| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SNE530XC |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 20 sistemas/mes |

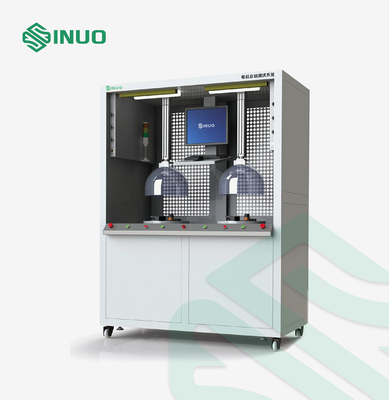

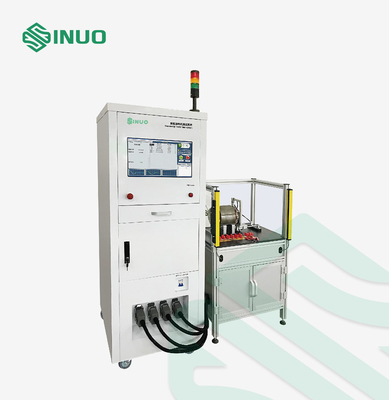

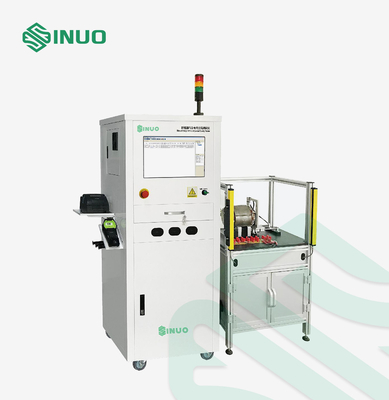

Equipo de prueba multifuncional de la seguridad del estator del motor del vehículo eléctrico
Descripción del equipo
1. Soporte el voltaje (bobina al sensor de temperatura, enrollando a la base de hierro, al sensor de temperatura a la base de hierro), el aislamiento (bobina al sensor de temperatura, enrollando a la base de hierro, al sensor de temperatura a la base de hierro), la vuelta-a-vuelta, la balanza de la resistencia (resistencia de la bobina, resistencia trifásica), la resistencia del sensor de temperatura), inductancia (opcional), termine todas las pruebas al mismo tiempo, prueba opcional del vacío.
2. La prueba de resistencia tiene una gama ancha de la medida, la medida mínima de la resistencia de enrrollamiento es 5mΩ, y el sensor de temperatura puede medir hasta 200kΩ; puede calcular automáticamente el equilibrio trifásico de la resistencia; puede detectar la temperatura ambiente en tiempo real, y los resultados de la prueba se pueden convertir automáticamente a los valores de la temperatura estándar. La determinación del resultado es más conveniente, y al mismo tiempo asegura la consistencia de la prueba.
3. La velocidad de la prueba es más rápida, la base del control del instrumento de la prueba adopta el procesador de alta velocidad del BRAZO, y la informática es completa y rápida
4. Ordenador incorporado del industrial-grado, exhibición del LCD del verdadero-color de 19 pulgadas, almacenamiento ilimitado de las condiciones de prueba y resultados de la prueba, interfaz del almacenamiento del USB, copia conveniente de los datos, interfaz humanizado de la operación, sistema operativo Windows, software de control profesional, introducción clara del interfaz.
5. Plataforma de programación abierta: función de edición del proyecto de prueba, función del informe de prueba por todas partes, función del análisis de datos de prueba, función de ajuste de la autoridad del usuario.
6. Equipado de los pilotos tricolores, hay instrucciones claras para probar, calificadas e incompetentes, y alarmas audibles y visuales cuando es incompetente.
7. Diseño modular del hardware, mantenimiento fácil.
8. Una variedad de medidas antiinterferentes se adoptan, con capacidad antiinterferente fuerte, y la protección del soporte físico y de software al mismo tiempo, que mejora grandemente la confiabilidad del instrumento.
Parámetros técnicos
| Modelo | SNE530XC-D6 | |
| Proyectos de prueba | Soporte el voltaje, aislamiento, vuelta-a-vuelta, resistencia baja de DC, inductancia (opcional), la capacitancia para moler (opcional) | |
| Tipo de equipo de prueba | Nuevo estator del motor del vehículo de la energía | |
| Método de la exhibición | pantalla a color verdadera 19-inch | |
| Estación de prueba | Serial a dos caras | |
| Método de la alarma | Alarma sana y ligera, piloto tricolor | |
| Método del almacenamiento de datos | Memoria interna industrial | |
| Resistencia de DC | Gama de medición | 5mΩ-200mΩ/2K-200KΩ |
| Precisión | ± (0,3% de valor de la lectura + 3 palabras) | |
| Función de la remuneración de temperatura ambiente | 20℃ o 25℃ puede ser fijado | |
| Gama de la medida de la temperatura | -40.0℃~+60.0℃ | |
| Exactitud de la temperatura | ±0.5℃ | |
| Desequilibrio trifásico de la resistencia | (Valor valor-medio de la resistencia de la resistencia) valor medio del ÷ del × 100% de la resistencia | |
| Resistencia de aislamiento | Método de prueba | Bobina al sensor de temperatura, enrollando a la base de hierro, sensor de temperatura a la base de hierro |
| Gama del voltaje de salida | DC: 200-1000V | |
| Exactitud del voltaje de salida | ± (valor de determinación del 2% +5V) | |
| Gama del ajuste de la resistencia de aislamiento | Límite superior: 0-2000MΩ, un límite más bajo: 1-2000MΩ | |
| Gama de la medida de la resistencia de aislamiento | 1.0-3000MΩ | |
| Exactitud de la medida de la resistencia de aislamiento | ≤100MΩ: ± (el 3% de valor de la lectura + 5 palabras) | |
| 100MΩ-1000MΩ: ± (valor de la lectura del 5% + 5 palabras) | ||
| Gama de tiempo de la prueba | 0,0, 0.5-999.9s, 0.0=continuous hicieron salir | |
| La CA soporta voltaje | Método de prueba | Bobina al sensor de temperatura, enrollando a la base de hierro, sensor de temperatura a la base de hierro |
| Gama del voltaje de salida | CA: 200-3000V (5000V opcional) | |
| Exactitud del voltaje de salida | ± (valor de determinación del 2% +5V) | |
| Gama actual de la medida de la avería | 0.10-100.00mA | |
| Exactitud actual de la medida de la avería | ± (el 2% de valor de la lectura + 5 palabras) | |
| Gama de la configuración actual de la avería | Límite superior: 0.10-100.0mA, un límite más bajo: 0.00-100.0mA | |
| Gama de tiempo de la prueba | 0,0, 0.5-999.9s, 0.0=continuous hicieron salir | |
|
la Vuelta-a-vuelta soporta voltaje
|
Gama/exactitud del voltaje de salida | 500V-3000V± (valor determinado del 3% + 5V) |
| Frecuencia de muestreo | 40MHz | |
| Tiempo de subida de la forma de onda | ≤0.5us | |
| Condensador del almacenamiento de energía | 0.1uF | |
| Comparación de la forma de onda | Área, producto de la diferencia | |
| Inductancia (opcional) | Frecuencia de medición | 100Hz/120Hz/1kHz/10kHz |
| Gama de la medida de la inductancia | 10.0uH~9999mH | |
| Exactitud de la medida de la inductancia | ± (palabras 0.3%×reading+2) | |
Útiles diversificados de la prueba
