Sistema de prueba de vibración: fuerza de 1400 kgf, 1 ‰ 4000 Hz, aceleración de 100 G

Sistema de prueba de vibración: fuerza de 1400 kgf, 1 ‰ 4000 Hz, aceleración de 100 G

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553-EV207HG60VT60VCSusb-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Método de enfriamiento:

Refrigeración por aire

Módulo de control:

Choque sinusoidal, aleatorio y clásico.

fuerza sinusoidal:

700Kg.f ((5880N) pico

Choque Froce:

Las medidas de seguridad se aplican a las aeronaves que se encuentran en condiciones de emergencia o

Fuerza aleatoria:

Las medidas de seguridad se aplicarán en el caso de las aeronaves que no cumplan los requisitos del

Max. Desplazamiento:

51 mm p-p

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba de la batería del ev del IEC 62196

Equipo de prueba de la batería del ev del ISO 6469

equipo de prueba de carga del ev de los 21.5in LCD

Descripción del producto

Sistema de prueba de vibración: fuerza de 1400 kgf, 1 ‰ 4000 Hz, aceleración de 100 G

Sistema de ensayo de vibración electromagnética de alto rendimiento diseñado para ensayos integrales de productos y validación de la calidad.

Aplicación del producto

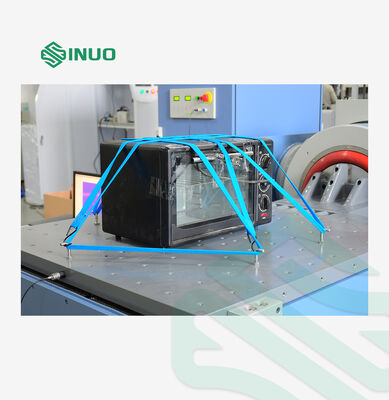

Las pruebas de vibración simulan condiciones ambientales reales para evaluar el rendimiento de componentes y dispositivos.cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones completas de excitación y pruebas, asegurando el cumplimiento de la calidad del producto con los estándares nacionales e internacionales, incluidos GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Especificaciones técnicas

A07S23 Generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima	Pico de 700 kgf (5880N)
La máxima fuerza de excitación aleatoria	Se aplicarán las siguientes medidas:
Fuerza máxima de excitación por impacto	Punto máximo de 1400 kgf (11760N)
Rango de frecuencia	1 ‰ 4000 Hz
El desplazamiento máximo	51 mm p-p
Velocidad máxima	2 m/s
Aceleración máxima	Se aplicarán las siguientes medidas:
Carga máxima	300 kg de peso
Frecuencia de aislamiento de vibraciones	2.5 Hz
Diámetro de la bobina móvil	Φ230 mm
Peso de la bobina móvil	7 kilos
Parafusos de mesa	16 × M10
Fugas de flujo	< 10 gauss
Momento excéntrico permitido	Las demás:
Las dimensiones del equipo	915×740×780 mm (excluida la mesa de expansión vertical)
Peso del equipo	880 kg (excluida la mesa de deslizamiento horizontal)

Amplificador de potencia de conmutación digital SA-6K

Potencia de salida	7 KVA
Voltado de salida	Las demás:
Corriente de salida	70 A
Eficiencia del amplificador	≥ 90%
Nivel de encendido y apagado	116 KHz
El SNR	≥ 65 dB
Ruido	≤ 70 dB
Dimensiones del amplificador	Las medidas siguientes se aplicarán:

Sistema de protección por servo

Características de protección completas, incluidas la temperatura, la presión del viento, el desplazamiento excesivo, el sobrevoltado, el sobrecorriente, el subvoltado de entrada, la falla externa, la fuente de alimentación de control, la falla lógica,y monitoreo de pérdidas de fase de entrada.

Control de vibración digital VCSusb-2

Configuración del hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Sine, aleatorio, conmoción clásica
Computadora de control	Computadora de marca original de 17 pulgadas con monitor LCD

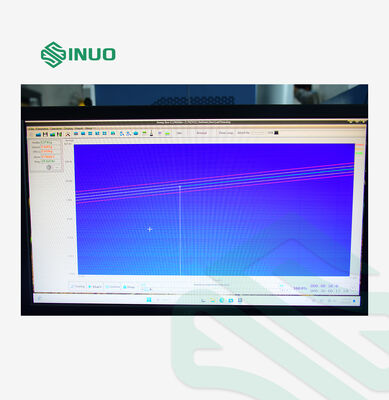

El software	Operación en chino/inglés, análisis del dominio temporal y del dominio de frecuencia, fuente de señal, análisis de barrido de frecuencia senoidal, generación automática de informes de prueba WORD

Acelerómetro del sistema

Rango de frecuencia	1 ∼ 12000 Hz
Sensibilidad	30 PC/g
Rango de temperatura	-40 a 180 °C

VT60 Tabla de extensión vertical

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la tabla	Las medidas de seguridad se aplicarán a las medidas de seguridad.
Agujero fijo	Distribución rectangular M8, duradera y resistente al desgaste
Frecuencia de uso del límite superior	Sinus 1000 Hz, aleatorio 2000 Hz
Peso	Aproximadamente 48 kg

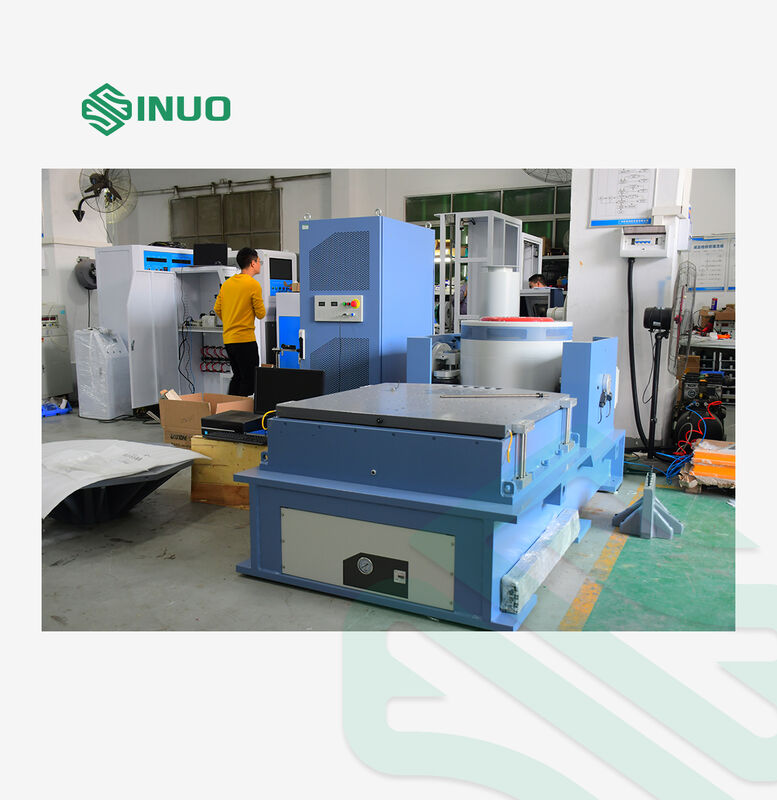

HG60 Tabla de deslizamiento de película de aceite horizontal

El material	De aleación de magnesio, endurecida en la superficie
Tamaño de la tabla	Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II.
Agujero fijo	Distribución rectangular M8, duradera y resistente al desgaste
Frecuencia de uso del límite superior	Sin 2000 Hz, aleatorio 2000 Hz
Peso	Aproximadamente 57 kg (sin cabeza de conexión)

B402S Ventilador de enfriamiento

Potencia del ventilador	4 kW
Tasa de flujo del ventilador	41 m3/s

Requisitos eléctricos

Fuente de alimentación	AC de 3 fases 380V/50Hz 18 KW
Aire comprimido	0.6 MPa
Resistencia del suelo	≤ 4 Ω

Características del sistema

Alto rendimiento y fiabilidad

Procesador DSP permite el control de circuito cerrado con operación independiente del PC para una respuesta en tiempo real. ADC de resolución de 24 bits, diseño de hardware de bajo ruido,y filtros anti-aliasing incorporados aseguran un análisis de alta precisión y un rendimiento confiable.

Operación fácil

Software de aplicación basado en Windows con interfaz intuitiva y ricas funciones auxiliares. Asistente automatizado y generación de informes de prueba simplifican las tareas repetitivas. USB2.La interfaz 0 garantiza una conectividad de computadora perfecta.

Fuerte y flexible

Plataforma de control de vibración modular que admite múltiples tareas complejas.

Seguridad de los ensayos

El control de señales a pequeña escala prevé las características de vibración del sistema.Clave de terminación de emergencia incorporada para el apagado inmediato del ensayo.

Generación de informes de ensayo

Generación de informes de pruebas WORD o PDF con un solo clic. La documentación completa incluye funciones de control de pruebas, configuración de parámetros, curvas de espectro objetivo y análisis de dominio de tiempo / frecuencia.Impresión directa, vista previa, y las capacidades de distribución en línea.
