Sistema de prueba de vibración para pruebas de componentes de vehículos eléctricos con mesas multieje

El cribado de estrés ambiental (ESS) es muy eficaz para eliminar posibles defectos del producto durante las etapas de desarrollo y producción. Este sistema sirve como una herramienta fundamental para identificar fallas de diseño para lograr el crecimiento de la confiabilidad y reducir los costos de mantenimiento.

Descripción general del sistema

Las pruebas de vibración permiten la detección temprana de fallas en las baterías, simulan las condiciones de funcionamiento del mundo real y realizan evaluaciones de resistencia estructural. Este sistema versátil proporciona soluciones de prueba confiables para varios tipos de baterías, incluidas las de iones de litio, hidruro metálico de níquel, níquel-cadmio y plomo-ácido, lo que lo hace ideal para fabricantes, departamentos de control de calidad e instituciones de investigación.

El sistema también admite pruebas de fatiga del producto para una evaluación integral del ciclo de vida.

Diagrama de trabajo del sistema

Configuración del sistema de prueba

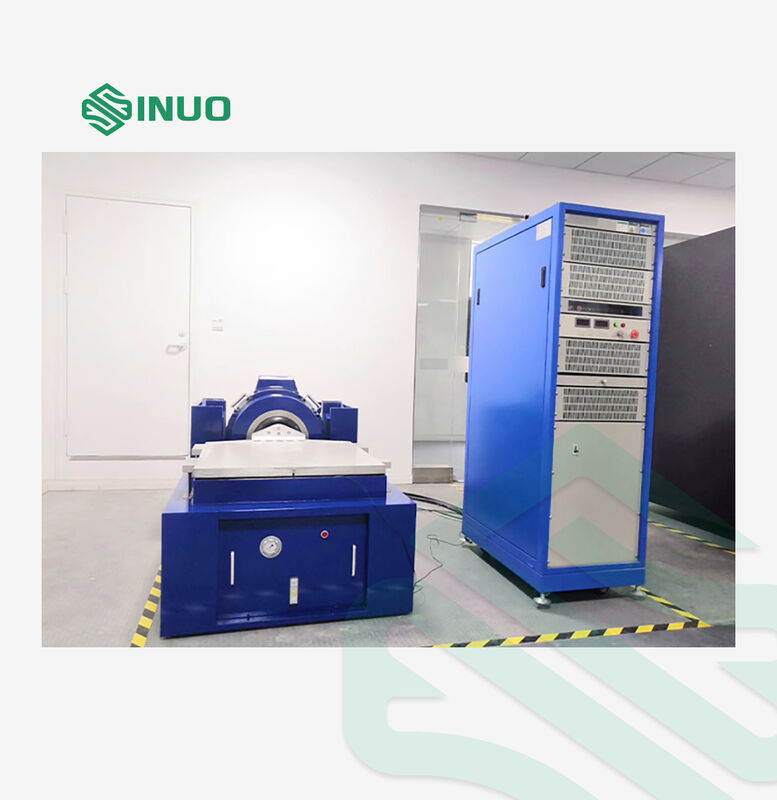

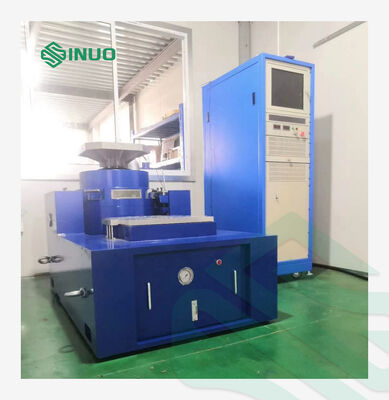

El sistema de prueba de vibración comprende un generador de vibración horizontal ZZ-2000-21/S-1010, una mesa vertical extendida TB-1010, un ventilador de refrigeración FJ-2000 con silenciador, un amplificador de potencia de conmutación digital KA-21 y un instrumento de medición y control de vibración VENZO-820. Las mesas de expansión vertical personalizadas están disponibles en función de las dimensiones de la pieza de prueba, con integración opcional en equipos de prueba ambiental integrales.

Descripción general de los componentes

Generador de vibración ZZ-2000

Estructura de doble circuito magnético para una mayor intensidad del campo magnético y una menor fuga de flujo magnético
Diseño de bobina móvil sin esqueleto para una construcción ligera y una alta aceleración sin carga
Sistema de suspensión de brazo de rodillo con guía de cojinete lineal para una capacidad superior de carga anti-sesgo
Sistema de soporte de resorte de aire que proporciona una gran capacidad de carga y excelentes características de baja frecuencia
Aislamiento de vibración de muñón que elimina la necesidad de cimientos especiales
Ventilador avanzado de bajo ruido refrigerado por aire con diseño de conducto de aire optimizado

Amplificador de potencia de conmutación digital KA-21

Comprende una caja de módulo de potencia, una caja de módulo lógico, un módulo de fuente de alimentación y un módulo rectificador de excitación
Utiliza componentes de marcas de renombre mundial, incluidos APT, Flint, Mitsubishi, Hitachi y LG

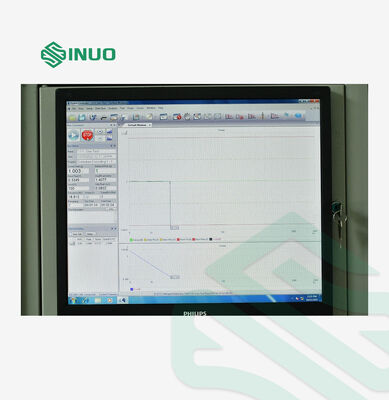

Monitoreo en tiempo real del estado operativo del módulo y del sistema
Compensación del factor de potencia del 92% para una utilización óptima de la capacidad de la red
Tecnología de modulación de ancho de pulso de multiplicación de frecuencia sinusoidal para una alta relación señal/ruido
92% de eficiencia de conversión con sistema de refrigeración por aire forzado
Compartición de corriente automática electrónica con ≤2% de desequilibrio de corriente paralelo
Sistema de protección integral de 18 puntos

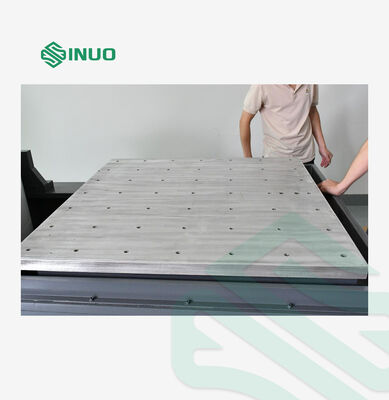

Mesa de extensión vertical TB-1010

Diseñada para productos más grandes que las superficies de mesa estándar, esta mesa de extensión garantiza un rendimiento óptimo mediante un cálculo preciso y un diseño cuidadoso, manteniendo las especificaciones técnicas para la frecuencia de funcionamiento, la aceleración, la uniformidad de la amplitud y la dirección lateral.

Mesa deslizante de expansión horizontal SC-1010

Diseñada con alta resistencia al momento de vuelco y restricciones laterales, manteniendo las características de amortiguación de la película de aceite. El sistema presenta una estructura simplificada, una operación conveniente y un rendimiento confiable a través de la tecnología de película de aceite a alta presión.

Especificaciones de rendimiento técnico

Generador de vibración (ZZ-2000) / Amplificador de potencia (KA-21)

Parámetro	Especificación
Empuje sinusoidal	20000N (2200kgf)
Empuje aleatorio	20000N (2200kgf)
Empuje de impacto	40000N (4400kgf)
Rango de frecuencia	CC-3000Hz
Desplazamiento continuo	51 mm
Velocidad máxima	2 m/s
Aceleración máxima	981 m/s² (100 g) sin carga
Diámetro de la bobina móvil	Φ320 mm
Frecuencia de resonancia de primer orden	3200Hz ±5%
Carga máxima	400 kg
Salida del amplificador	21 kVA
Relación señal/ruido	>65dB
Eficiencia del amplificador de potencia	>90%

Ventilador (FJ-2000)

Parámetro	Especificación
Potencia del ventilador	7,5 kW
Volumen de aire	0,71 m³/min
Presión del viento	8800 Pa
Peso	200 kg

Mesa deslizante horizontal (S-1010)

Parámetro	Especificación
Tamaño de la mesa	1000×1000 mm
Carga máxima soportada	150 kg
Frecuencia límite superior	Seno 800Hz, Aleatorio 2000Hz
Material de la mesa	Aleación de magnesio y aluminio

Mesa de extensión vertical (TB-1010)

Parámetro	Especificación
Tamaño de la mesa	1000×1000 mm
Carga máxima soportada	143 kg
Frecuencia límite superior	Seno 800Hz, Aleatorio 2000Hz
Material de la mesa	Aleación de magnesio y aluminio

Lista de configuración principal

Nº	Nombre	Modelo	Unidad	CANT.
1.1	Mesa deslizante de vibración	ZZ-2000/S-1010	CONJUNTO	1
1.2	Amplificador de potencia de conmutación digital	KA-21	CONJUNTO	1
1.3	Ventilador de refrigeración	FJ-2000	CONJUNTO	1
1.4	Mesa de expansión vertical	TB-1010	CONJUNTO	1
2.1	Instrumento de medición y control de vibración digital	VENZO-820	CONJUNTO	1
2.2	Ordenador de control	Ordenador industrial integrado	CONJUNTO	1
3.1	Piezas de repuesto y herramientas	Según lista detallada	CONJUNTO	1
3.2	Documentación técnica	Manuales de funcionamiento	CONJUNTO	1

Requisitos de instalación

Interruptor de aire trifásico de cuatro hilos de 380 V, 100 A
Potencia total: 45 kVA
Diámetro del cable de cobre de puesta a tierra ≥ 10 mm²
Fuente de aire: 0,6-0,8 MPa
Se requieren esparcidores y carretillas elevadoras apropiadas
