| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SNE6835C |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 20 sistemas/mes |

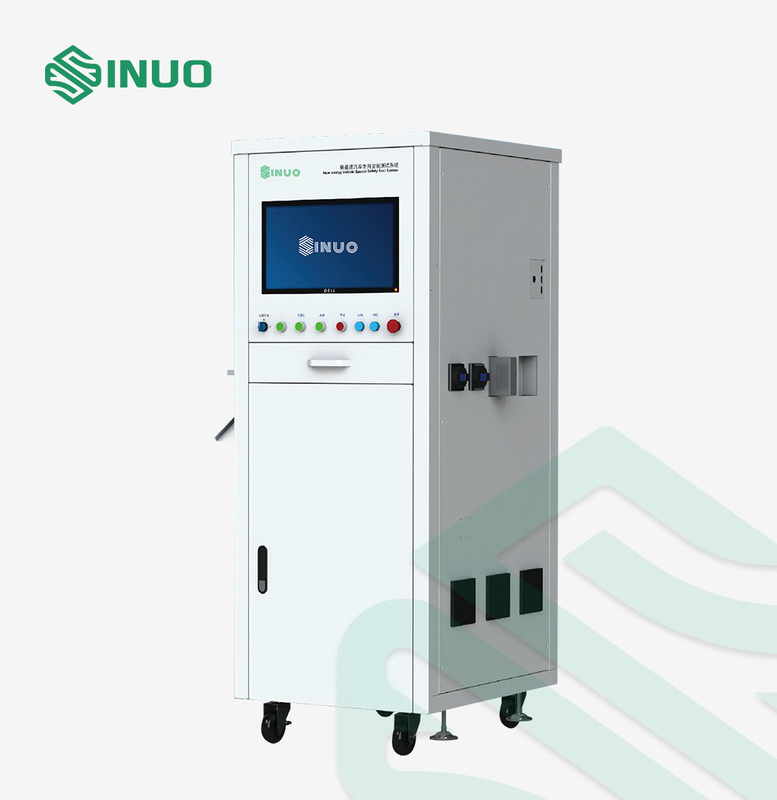

Equipo de prueba eléctrico de la seguridad del ISO 6469 para la batería del poder del vehículo eléctrico
Estándares y cláusulas cumplidos
Vehículos de camino electropropulsados del 6469-1:2019 del ISO — Especificaciones de seguridad — Parte 1: Sistema recargable del almacenamiento de energía (RESS)
Enchufes del 62196:2020 del IEC, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehículos eléctricos
Condiciones técnicas de la seguridad del GB 7258-2017 para la operación del vehículo de motor
…
Descripción del equipo
Como el componente de la base de vehículos eléctricos, el funcionamiento de la batería del poder de nuevo vehículo de la energía decide directamente al funcionamiento del vehículo entero. Por lo tanto, la prueba de la seguridad de sistema de batería del poder es un vínculo esencial en el desarrollo de los nuevos vehículos de la energía. El equipo de prueba de la seguridad de sistema de batería del poder de la serie SNE6835 se ha aplicado con éxito a muchos clientes enteros de la fábrica del coche del nuevo vehículo de la energía.
Proyecto de prueba
1. Prueba de la comunicación de la PODER: Para probar si la comunicación de BMS es normal.
2. Prueba unicelular del voltaje: El ordenador superior lee los valores máximos y mínimos de todos los voltajes de la célula, y después lee la diferencia entre los valores máximos y mínimos del ordenador superior.
3. Prueba unicelular de la temperatura: Incluyendo la temperatura más alta de la célula, la temperatura más baja de la célula, y la temperatura de la diferencia de la célula.
4. Prueba del SOC: lea el valor del SOC de la batería.
5. Prueba total del voltaje: el voltaje total del terminal de salida del sistema de batería.
6. Prueba de aislamiento: Prueba de resistencia de aislamiento del sistema de batería, incluyendo el terminal de salida y el terminal de carga rápido.
Función principal
1. De varios canales: Incluyendo prueba potencial de la igualación, la resistencia de aislamiento del zócalo de carga, resistencia de aislamiento del vehículo, verificación de la función de detección del aislamiento, prueba del acoplamiento de la capacidad, resistencia de aislamiento de la carga del poder, CA soporta voltaje, DC soporta la prueba actual etc. del voltaje y de la salida.
2. Pantalla de visualización: se utiliza la pantalla LCD color verdadera de 21,5 pulgadas, y el interfaz del proceso de la prueba es visible, que es conveniente para la observación y el juicio.
3. gestión del permiso: ajuste de permiso de niveles múltiples, que es conveniente para la gestión.
4. Gestión de datos: Maneje los diversos datos, proteja la integridad y la seguridad de los datos, y tenga funciones tales como pregunta y exportación para cubrir las necesidades de la gestión de datos de la cadena de producción.
5. Protección de la seguridad: Protección de la sobreintensidad de corriente, protección de la sobretensión, protección del debajo-voltaje, protección actual de la salida y protección de la emergencia, etc.
6. Datos masivos: Almacenamiento y análisis masivos de datos de la ayuda; Muelle del sistema de MES, etc.
7. Inicio flexible: Métodos de lanzamiento múltiples de la ayuda tales como inicio del código de exploración, inicio del botón, inicio remoto, etc.
Características principales
| Estándares aplicados | ISO 6469, IEC 62196, etc |
| Aplicabilidad fuerte | Una variedad de métodos colgantes son carretilla de la disponible-ejecución, acompañando la carretilla, el estante colgante, la ejecución voladiza, el etc. |
| Alta inteligencia | Todos los artículos no necesitan ser conectados con el cable de la medida en varias ocasiones, y todas las pruebas se pueden terminar en una conexión. |
| Modular | El diseño de la arquitectura de sistema es modular y flexible, y el sistema es fácil de ponerse al día y de ampliarse, y es fácil de mantener y de actualizar |
| Arreglo para requisitos particulares flexible | Según las necesidades de clientes, proporcione el desarrollo y el diseño modificados para requisitos particulares de plataformas de la industria, tales como iluminación de apertura de la puerta automática, disipación de calor del aire acondicionado |
| Construcción del sitio | Gestión de la construcción del proyecto, el saber de la instalación, depuración del equipo, etc. |
Configuración principal
| Fuente de alimentación | el 220V±10%, el 50Hz±5% |
| Requisitos del ambiente de trabajo | 0-45℃, el ≤85% |
| Configuración de sistema | Ordenador industrial destacado de + pantalla LCD color verdadera 21,5 pulgadas |
| Sistema de alimentación ininterrumpida de UPS | |
| Arma de exploración bidimensional unidimensional inalámbrico | |
| Impresora de la etiqueta engomada y del recibo | |
| Interfaz del PLC, interfaz USB, interfaz de red, interfaz de la luz de la alarma, interfaz del interruptor de pie, interfaz de la impresora, interfaz del arma del código de barras | |
| Protección de la seguridad | El dispositivo no comienza la detección de alto voltaje si el arma de carga no se enchufa; Desenchufe el arma de carga en el estado de la detección, el dispositivo debe responder a tiempo para cortar la fuente de alimentación al zócalo |
Parámetros técnicos
| Proyecto de prueba | Gama | Exactitud básica |
| Voltaje unicelular | 700V | el ±0.5% |
| Voltaje total | 700V | el ±0.5% |
| Temperatura unicelular | -20℃~120℃ | el ±0.5% |
| Prueba de aislamiento | 0.20-100.00MΩ | el ±5% |
