IEC 62133 Sistema de ensayo de vibración de la mesa del agitador de 3 ejes para ensayo de baterías

IEC 62133 Sistema de ensayo de vibración de la mesa del agitador de 3 ejes para ensayo de baterías

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553- EV207HG40VT40VCSusb-2
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Máx. fuerza de excitación del impacto:

Las medidas de seguridad se aplican a las aeronaves que se encuentran en condiciones de emergencia o

Fuerza emocionante al azar máxima:

Las medidas de seguridad se aplicarán en el caso de las aeronaves de pasajeros que no cumplan los re

Máx. fuerza de excitación sinusoidal:

700Kg.f (7000N) pico

Max. Desplazamiento:

51 mm p-p

Máx. Velocidad:

2m/s

Max. Aceleración:

100g

Máx. Carga:

300 kilos

Rango de frecuencia:

1 ‰ 4000 Hz

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

sistema de prueba de carga de la C.C. de la CA de 750V 65A

Sistema de prueba de carga de la C.C. de la CA del ISO 6469

analizador de la corriente continua de la CA de 300V 30A

Descripción del producto

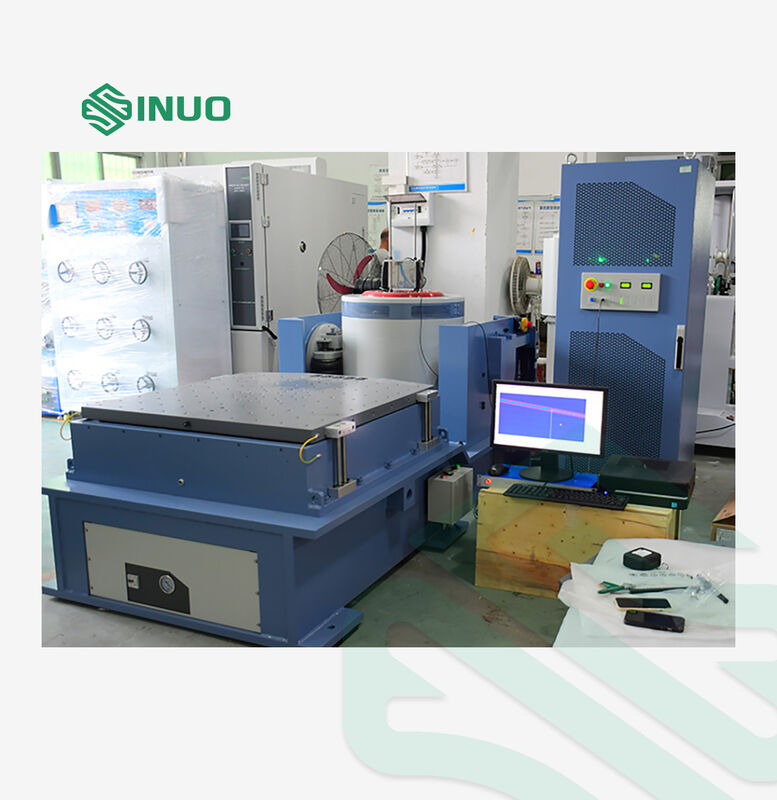

Sistema de prueba de vibración de mesa vibratoria de 3 ejes IEC62133 para pruebas de baterías

Este sistema profesional de pruebas de vibración está diseñado específicamente para pruebas de baterías en cumplimiento con las normas IEC62133. Proporciona soluciones integrales de excitación y prueba para productos industriales, incluyendo placas de circuito, componentes de aeronaves, piezas automotrices y electrodomésticos.

Aplicaciones del producto

Las pruebas de vibración evalúan cómo reaccionan los componentes y dispositivos en entornos del mundo real sometiéndolos a excitación o choque controlado. Sinuo proporciona soluciones de prueba completas que validan la calidad del producto de acuerdo con las normas internacionales, incluyendo GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Selección y especificaciones de la máquina de vibración

Parámetros de prueba:

Tipos de prueba: Barrido sinusoidal; Vibración aleatoria
Rango de respuesta de frecuencia: 2-5000Hz
Fórmula de selección: A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Configuración del equipo

Componente	Configuración
Cuerpo de la mesa vibratoria	Generador de excitación electromagnética A07S23
Dispositivo de control de centrado automático	Sistema de centrado de bobina móvil
Sistema de refrigeración	Ventilador de refrigeración B402S
Mesa de extensión vertical	VT40 (400×400mm)

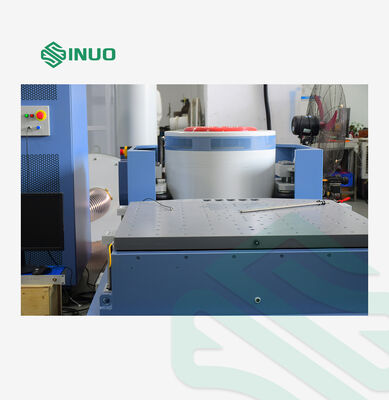

Mesa deslizante horizontal	HG40 (400×400mm)
Amplificador de potencia	Amplificador de potencia de conmutación digital LAO7K
Sistema de protección	Sistema de protección servo
Controlador de vibración	Controlador de vibración digital VCSusb-2
Ordenador de control	Monitor LCD de 17" con Windows 10

Parámetros técnicos

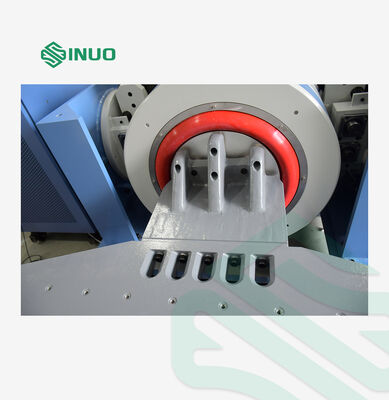

Generador de excitación electromagnética A07S23

Fuerza de excitación sinusoidal máxima: 700Kg.f (7000N) pico

Fuerza de excitación aleatoria máxima: 600Kg.f (6860N) r.ms

Rango de frecuencia: 1-4000 Hz

Desplazamiento máximo: 51 mm p-p

Aceleración máxima: 100G (980 m/s²)

Carga máxima: 300 kg

Peso del equipo: 880 kg

Amplificador de potencia de conmutación digital LAO7K

Potencia de salida: 7KVA

Tensión de salida: 120V

Eficiencia del amplificador: ≥90%

Características clave del sistema

Diseño avanzado de bobina móvil: La guía de doble rodamiento reduce el cruce axial dinámico y la rotación para una durabilidad superior
Estructura de doble circuito magnético: Baja fuga de flujo con distribución uniforme del campo magnético
Sistema de refrigeración mejorado: Diseño de conducto de aire de panal con eficiencia de refrigeración mejorada
Amplificador de potencia de conmutación digital: Alta estabilidad que cumple con las normas CE de la UE con una excelente relación señal-ruido
Sistema de protección integral: Características de seguridad completas que incluyen protección contra sobretensión, sobretemperatura y sobre-desplazamiento
Controlador de vibración de alto rendimiento: Procesador DSP de punto flotante de 32 bits con resolución de 24 bits para un control preciso
Generación automática de informes de prueba: Generación con un solo clic de informes de prueba en Word o PDF con análisis de datos completo

Requisitos eléctricos

Fuente de alimentación: CA trifásica 380V/50Hz 17KVA

Aire comprimido: 0.6Mpa

Resistencia a tierra: ≤4Ω
