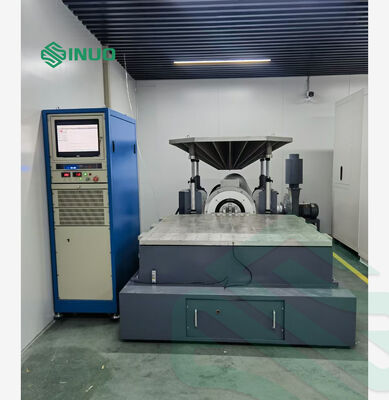

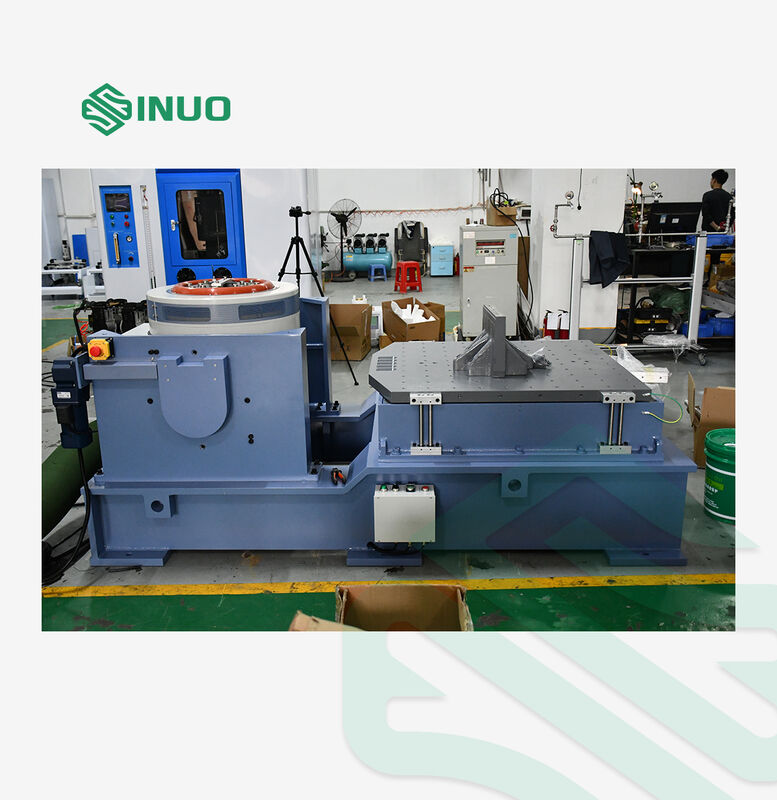

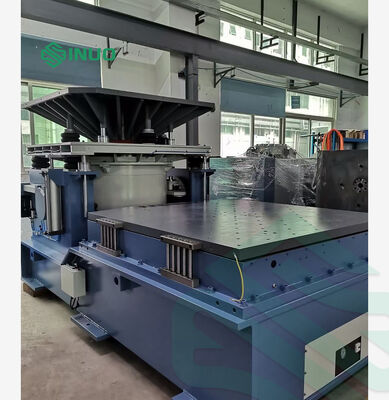

Sacudidor de vibración electrodinámico de 20 kN MIL-STD-810G para pruebas ambientales

Sacudidor de vibración electrodinámico de 20 kN MIL-STD-810G para pruebas ambientales

Nombre De La Marca:	Sinuo
Número De Modelo:	SN553
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Fuerza sinusoidal máxima:

2400 kgf (24 kN)

Fuerza aleatoria:

2200 kgf RMS

Fuerza de choque:

4400 kgf (44 kN)

Rango de frecuencia:

CC: 3000 Hz

Dislocación máxima:

51mm

Velocidad máxima:

2 m/s

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba eléctrico de la seguridad 12KV

Equipo de prueba eléctrico de la seguridad del IEC 62196

Equipo de prueba de la batería del ev del ISO 6469

Descripción del producto

MIL-STD-810G 20kN Agitador de vibración electrodinámica para pruebas ambientales

Este agitador de vibración electrodinámica de 20 kN conforme a la norma MIL-STD-810G está diseñado para aplicaciones de ensayos ambientales integrales,proporcionar un rendimiento confiable para la verificación de la calidad en varias industrias.

Aplicaciones del producto

Las pruebas de vibración simulan condiciones ambientales reales excitando componentes y dispositivos para evaluar su rendimiento y durabilidad.Nuestras soluciones de pruebas sirven a diversos sectores industriales, incluyendo:

Placas de circuitos y componentes electrónicos
Sistemas aeroespaciales y de defensa
Equipo de automóviles y de transporte
Aplicaciones marinas y navales
Aparatos de consumo y maquinaria industrial

Sinuo ofrece soluciones completas de excitación y pruebas que cumplen con los estándares internacionales, incluidos GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Configuración del equipo

Punto de trabajo	Configuración	Cantidad
1	El sistema de vibración
	A20S34 Agitador (incluye controlador de centralización neumático)	1 juego
	B752S Soplador (incluido el silenciador y el conducto)	1 juego
	Expansión de la cabeza VT60CM	1 juego
2	Amplificador de potencia
	Amplificador de potencia LA20K (incluida la fuente de alimentación de campo)	-
3	Controlador de vibración
	VCS-04 Controlador de agitación (Hardware: 4 entradas / 1 unidad. Aplicaciones: aleatoria / seno / choque)	1 juego
	Acelerómetros LTE-C02A01 (incluye cable BNC-M5 de 7 m de bajo ruido)	1 juego
	Computadora (incluye teclado, ratón y monitor)	0 conjunto
4	Documentación	1 juego
	Manual de operación, lista de embalaje	-

Especificaciones del agitador electrodinámico - modelo A20S34

Parámetro	Especificación
Fuerza senoidal máxima (Pk)	2,400 kgf (24 kN)
Fuerza aleatoria (RMS)	2,200 kgf RMS (22 kN) según la norma ISO 5344
Fuerza de choque (Pk)	4,400 kgf (44 kN) @ 6 ms
Rango de frecuencia utilizable	CC - 3.000 Hz
El desplazamiento máximo (p-p)	de una anchura igual o superior a 50 mm
Velocidad máxima	2 m/s
Aceleración máxima	Las condiciones de ensayo de los vehículos de las categorías A y B deberán ser las siguientes: El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Capacidad de carga vertical	300 kg de peso
Suspensión del cuerpo Frecuencia natural (eje de empuje)	Se aplican las siguientes condiciones:
Diámetro del blindaje	Ø340 mm
Peso de las armaduras	Aproximadamente 24 kg.
Frecuencia de resonancia fundamental (cuadro desnudo)	2,600 Hz (nominal) ± 5%
Puntos de fijación de carga (norma)	21 × inserciones M10 de acero inoxidable
Densidad de flujo de descarga	El valor de las emisiones
Momento parcial permitido	500 N*m
Las dimensiones del agitador (L × D × H)	1,190 mm × 860 mm × 1,060 mm
Peso del agitador	Aproximadamente 1.900 kg
