| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SNE6815C |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 20 sistemas/mes |
Sistema de prueba potencial especial de la igualación del vehículo eléctrico del ISO 6469
Estándares y cláusulas cumplidos
Vehículos de camino electropropulsados del 6469-1:2019 del ISO — Especificaciones de seguridad — Parte 1: Sistema recargable del almacenamiento de energía (RESS)
Enchufes del 62196:2020 del IEC, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehículos eléctricos
Condiciones técnicas de la seguridad del GB 7258-2017 para la operación del vehículo de motor
…

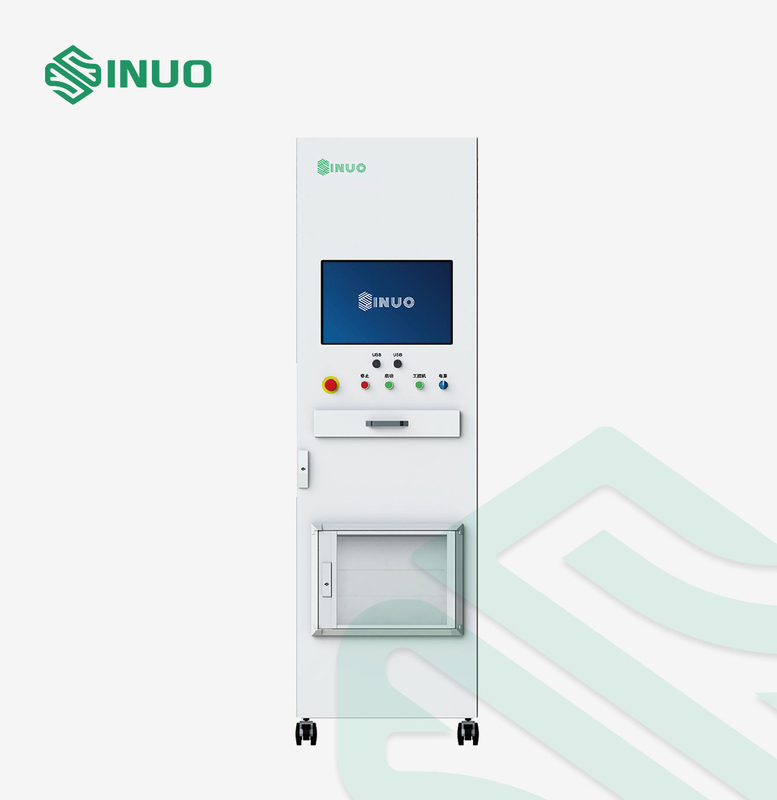

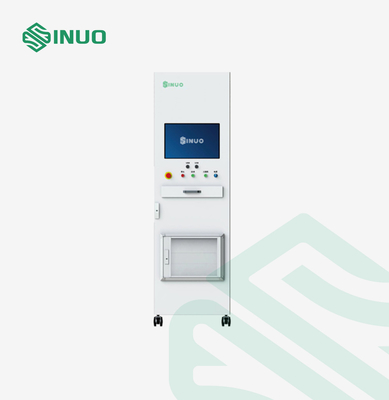

Descripción del equipo
Este sistema de prueba puede realizar la prueba potencial de la igualación para los componentes de alto voltaje de los vehículos eléctricos durante el proceso de asamblea del vehículo entero. Para asegurarse de que la diferencia potencial entre cada piezas conductoras expuestas de alto voltaje esté minimizada, necesitamos hacer la prueba potencial de la igualación por los requisitos de estándares entre por cada uno la cáscara de alto voltaje de las piezas y la plataforma eléctrica, así como cualesquiera dos expusieron las piezas conductoras que se pueden tocar por la gente al mismo tiempo.
Principio
1. tome una corriente especificada de una fuente de energía sin la carga que no excede 12KV, entonces lo aplican entre el cable de toma de tierra del puerto de carga del vehículo, el componente expuso la cáscara conductora y marco del vehículo, calculamos el valor de tierra de la resistencia por caída de voltaje medida.
2. Para probar resistencia de la conducción entre el cable de toma de tierra de cada interfaz de carga del vehículo, la cáscara conductora expuesta de las piezas y el marco del vehículo con una distancia no más los que 2.5m.
Juez Conditions
| No. | Nombre | Juez Conditions |
| 1 | Sistema de batería + plataforma eléctrica | R<40mΩ |
| 2 | Front Dive Motor Controller + plataforma eléctrica | R<40mΩ |
| 3 | Dive Motor Controller posterior + plataforma eléctrica | R<40mΩ |
| 4 | CDU + plataforma eléctrica | R<40mΩ |
| 5 | HVPTC + plataforma eléctrica | R<40mΩ |
| 6 | Compresor de alto voltaje + plataforma eléctrica | R<40mΩ |
| 7 | Terminal de carga del zócalo PE de la CA + plataforma eléctrica | R<40mΩ |
| 8 | Front Drive Motor + plataforma eléctrica | R<40mΩ |
| 9 | Motor impulsor posterior + plataforma eléctrica | R<40mΩ |
Funciones principales
1. De varios canales: Igualación potencial integrada de 10 canales.
2. Pantalla de visualización: se utiliza la pantalla LCD color verdadera de 21,5 pulgadas, y el interfaz del proceso de la prueba es visible, que es conveniente para la observación y el juicio.
3. Plataforma abierta: Equipó de la función de la edición de programas de prueba, función de edición del proyecto de prueba, el corregir del informe de prueba y función de impresión, la función de ajuste de permiso del usuario etc.
4. Función del código de exploración: Puede registrar el número del vehículo VIN, el número de VSN y el número principal de los accesorios, y asocia automáticamente el código de barras para imprimir el informe de prueba después de que se termine la prueba.
5. gestión del permiso: ajuste de permiso de niveles múltiples, que es conveniente para la gestión.
6. Gestión de datos: Maneje los diversos datos, proteja la integridad y la seguridad de los datos, y tenga funciones tales como pregunta y exportación para cubrir las necesidades de la gestión de datos de la cadena de producción.
7. Protección de la seguridad: Protección de la sobreintensidad de corriente, protección de la sobretensión, protección del debajo-voltaje, protección actual de la salida y protección de la emergencia, etc.
8. Datos masivos: Almacenamiento y análisis masivos de datos de la ayuda; Muelle del sistema de MES, etc.
9. Inicio flexible: Métodos de lanzamiento múltiples de la ayuda tales como inicio del código de exploración, inicio del botón, inicio remoto, etc.
10. juicio inteligente: Los indicadores dominantes tienen todo la función de establecer los límites superiores y más bajos, automáticamente juez, y previenen con eficacia el acontecimiento de inspecciones faltadas.
Características de tubería del equipo
| Estándares aplicados: | ISO 6469, IEC 62196, etc |
| Exactitud de la prueba | Exactitud básica el 1% |
| Abrazadera especial | Se adoptan las abrazaderas de gama alta de la prueba. |
| Optimización de la estructura | Se combinan la normalización y el arreglo para requisitos particulares, la capacidad de conversión a escala y la seguridad se desarrollan simultáneamente, la estructura es simple, y la lógica está clara |
| Aplicabilidad fuerte | Una variedad de métodos colgantes son carretilla de la disponible-ejecución, acompañando la carretilla, el estante colgante, la ejecución voladiza, el etc. |
| Alta inteligencia | Todos los artículos no necesitan ser conectados con el cable de la medida en varias ocasiones, y todas las pruebas se pueden terminar en una conexión. |
| Modular | El diseño de la arquitectura de sistema es modular y flexible, y el sistema es fácil de ponerse al día y de ampliarse, y es fácil de mantener y de actualizar |
| Arreglo para requisitos particulares flexible | Según las necesidades de clientes, proporcione el desarrollo y el diseño modificados para requisitos particulares de plataformas de la industria, tales como iluminación de apertura de la puerta automática, disipación de calor del aire acondicionado |
| Construcción del sitio | Gestión de la construcción del proyecto, el saber de la instalación, depuración del equipo, etc. |
Configuraciones principales
| Fuente de alimentación | el 220V±10%, el 50Hz±5% |
| Requisitos del ambiente de trabajo | 0-45℃, el ≤85% |
| Configuración de sistema | Ordenador industrial destacado de + pantalla LCD color verdadera 21,5 pulgadas |
| Sistema de alimentación ininterrumpida de UPS | |
| Arma de exploración bidimensional unidimensional inalámbrico | |
| Impresora de la etiqueta engomada y del recibo | |
| Interfaz del PLC, interfaz USB, interfaz de red, interfaz de la luz de la alarma, interfaz del interruptor de pie, interfaz de la impresora, interfaz del arma del código de barras | |
| Protección de la seguridad | El dispositivo no comienza la detección de alto voltaje si el arma de carga no se enchufa; Desenchufe el arma de carga en el estado de la detección, el dispositivo debe responder a tiempo para cortar la fuente de alimentación al zócalo |
Parámetros y proyectos de prueba técnicos
| Canal de prueba | 1-10 el canal, más canales puede ser modificado para requisitos particulares. |
| Gama de medición | 0-600mΩ |
| Exactitud básica | el ±1% |

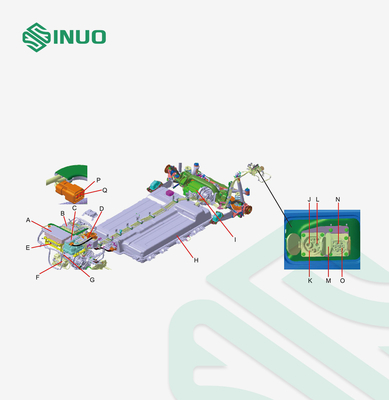

| Proyecto de prueba | Prueba potencial de la igualación | |||||
| La CA soporta la prueba del voltaje | B | C | D | E | F | |
| DC soporta la prueba del voltaje | Cargador del vehículo | Regulador posterior del motor de TM | Regulador delantero del motor de TM | Caja de distribución de alto voltaje | Calentador de alto voltaje de la fontanería del PTC | Compresor del aire acondicionado |
| Prueba de resistencia de aislamiento | <500mΩ | |||||
| Proyecto de prueba | Prueba potencial de la igualación | ||||
| La CA soporta la prueba del voltaje | G | H | Yo | K | N |
| DC soporta la prueba del voltaje | Motor de TM del frente | Montaje de la batería del poder | Motor posterior de TM | Alambre que pone a tierra portuario de carga de DC | Alambre que pone a tierra portuario de carga de la CA |
| Prueba de resistencia de aislamiento | <500mΩ | ||||
