Sistemas de ensayo de vibración de la batería estándar UN 38.3 con ensayo sinusoidal, aleatorio y de choque

Sistemas de ensayo de vibración de la batería estándar UN 38.3 con ensayo sinusoidal, aleatorio y de choque

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	5 juegos/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

fuerza sinusoidal:

2200Kg.f máximo

Fuerza de choque:

4400Kg.f pico

Max. Aceleración:

100g

Max. Desplazamiento:

51 mm p-p

Velocidad máxima:

2.0m/s

Método de enfriamiento:

Refrigeración por aire

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

5 juegos/mes

Resaltar:

Equipo de prueba eléctrico de la seguridad del ISO 6469

equipo de prueba eléctrico de la seguridad 5000V

Probador eléctrico de la seguridad del GB 38032

Descripción del producto

Sistemas de ensayo de vibración de baterías estándar de la ONU 38.3

Sistemas integrales de ensayo de vibración diseñados para el ensayo de baterías de acuerdo con las normas de la ONU 38.3, con capacidades de ensayo sinusoidal, aleatorio y de choque.

Aplicación del producto

Las pruebas de vibración simulan condiciones ambientales del mundo real excitando o impactando componentes y dispositivos.aeronave, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones completas de excitación y pruebas que validan la calidad del producto de acuerdo con estándares internacionales como ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Parámetros de selección de las máquinas de vibración

Condiciones de ensayo definidas por el cliente
Tipos de ensayo: barrido sinusoidal y vibración aleatoria
Rango de respuesta de frecuencia: 2-5000 Hz
Las fórmulas de selección: A(g) = ((2πf) 2Dcm/980 A=0,002DmmF2, D=A/0,002F2, F=M(kg) ×A(g)

Configuración del equipo

Componente	Detalles de la configuración	Cantidad
Cuerpo de la mesa de vibración	A20S32 generador de excitación electromagnética	1 SET
Dispositivo de control automático del centro	Para el movimiento de bobinas	1 SET
Ventilador de enfriamiento	B752 (incluido el silenciador)	1 SET

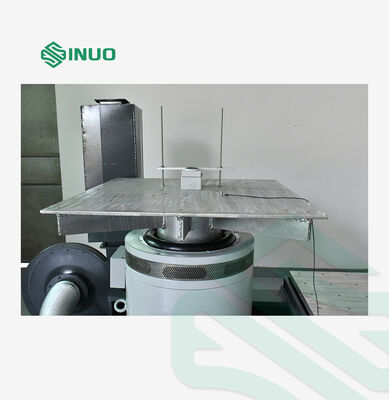

Cuadro de extensión vertical	VT50 (500 × 500 mm)	1 SET
Amplificador de potencia de conmutación digital	Amplificador de potencia de conmutación digital LA-24K	1 SET
Sistema de protección por servo	Sistema de protección completo	1 SET
Fuente de alimentación de excitación	Unidad de alimentación	1 SET
Control de vibración digital	Control de vibración digital VCS-2	1 SET
Sensor de aceleración del sistema	Medición de la aceleración	2 PCS
Software de control	CD de instalación	1 SET
Computadora de control	Sistema informático	1 SET
Accesorios	Cables de conexión/tubos de aire	1 SET
Herramientas de accesorio	llave inglesa tipo T, llave inglesa hexagonal, destornillador, etc.	1 SET
Barras de presión vibratorias	Clampada de barra de presión	1 SET

Especificaciones técnicas

A20S32 Generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima	2200Kg.f máximo
La máxima fuerza de excitación aleatoria	2200Kg.f r.m.
Fuerza máxima de excitación por impacto	Pico de 4400Kg.f.
Rango de frecuencia	1 ‰ 3000 Hz
Deslocamiento máximo	51 mm p-p
Velocidad máxima	2 m/s
Aceleración máxima	Se aplicarán las siguientes medidas:
Frecuencia de resonancia de primer orden	3200 Hz ± 5 por ciento
Carga máxima	400 kg de peso
Frecuencia de aislamiento de las vibraciones	2.5 Hz
Diámetro de la bobina móvil	F340 mm
Peso de la bobina móvil	22 kg de peso
El tornillo en la mesa.	Las demás:
Fugas de flujo	< 10 gauss
Momento excéntrico permitido	500 N.m.
Tamaño del equipo	Las partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas de las demás partidas de las partidas
Peso del equipo	1900 kg (excluida la mesa de deslizamiento horizontal)

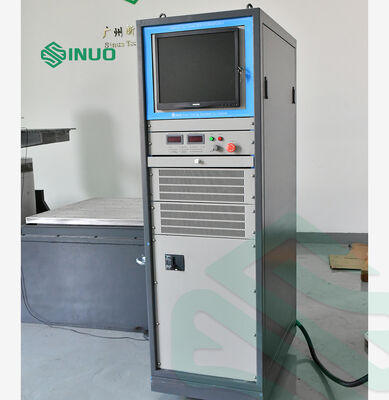

Amplificador de potencia de conmutación digital LA-24K

Potencia de salida	22 KVA
Válvula de salida	Las demás:
Corriente de salida	Las demás:
Eficiencia del amplificador	≥ 90%
Distorsión armónica	00,5% THD @ 500Hz
El SNR	> 75 dB
Rango de la señal de entrada	± 10 Vpico
Estabilidad de la corriente continua de salida	Se aplicará el método siguiente:
Tamaño del amplificador	El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Peso del amplificador	470 KG

Control de vibración digital VCS-2

Configuración del hardware	2 canales de entrada simultáneos, 1 canal de salida
Módulo de función de control	Sine, aleatorio, conmoción clásica
Computadora de control	Computadora de marca original de 17 pulgadas con monitor LCD, Windows 10
El software	Operación en chino/inglés, análisis del dominio temporal y del dominio de frecuencia, fuente de señal, análisis de barrido de frecuencia senoidal, generación automática de informes de prueba WORD
El acelerador del sistema C04A07	Rango de frecuencia: 1-12000Hz, sensibilidad: 50mv/g, rango de temperatura: -24~250°C

Componentes y características del sistema

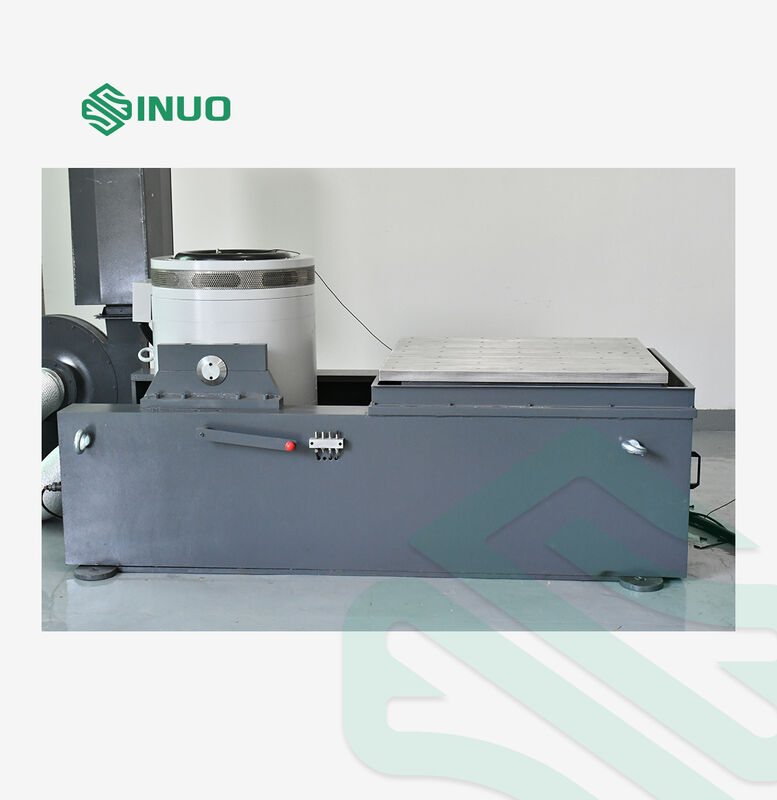

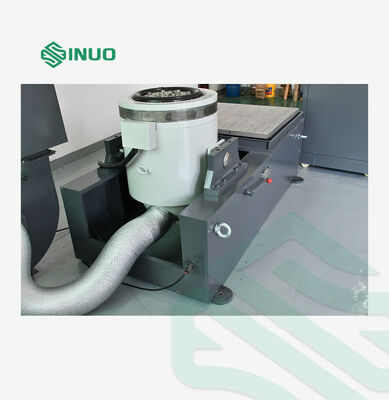

Cuerpo de la mesa de vibración

En la bobina de movimiento:Fundido y mecanizado manualmente con sistema optoelectrónico de soporte de carga y doble guía axial de rodamiento para una durabilidad superior
En la bobina de excitación:Estructura de doble circuito magnético con baja fuga de flujo y campo magnético uniforme
Superficie del cuerpo:Tratamiento avanzado con fosfato y tecnología de pintura para automóviles para resistir el desgaste y la oxidación a largo plazo
Refrigerador de mesa:Ventiladores de bajo ruido con una mejor estructura de admisión de aire, conducto de aire de panal de abejas para la bobina de excitación y conducto de aire de derivación de doble capa para el anillo magnético medio

Amplificador de potencia de conmutación digital

Alta estabilidad y fiabilidad con tecnología MOSFET o IGBT
Conforme a las normas "CE" de la UE
Alta relación señal-ruido mediante modulación de ancho de pulso por multiplicación de frecuencia sinusoidal
Alta eficiencia de conversión con tecnología de alimentación por conmutación
Tecnología electrónica automática de intercambio de corriente
Excelente rendimiento de seguridad

Características del controlador de vibración digital

Alto rendimiento:Procesador DSP de punto flotante de 32 bits con frecuencia de 300 MHz y resolución de 24 bits ADC/DAC
Es fácil de usar:Software de aplicación basado en Windows con asistente automático y generación de informes de prueba
Flexible:Diseño modular que admita múltiples tareas y configuraciones de análisis
Seguridad:Varios controles de seguridad, configuración de bloqueo y terminación de emergencia
Información:Generación de informes de pruebas de Word o PDF con datos completos con un solo clic

Parámetros técnicos del controlador

Especificaciones del canal de entrada

Número de canales de entrada	2 canales de entrada simultáneos
Tipo de señal de entrada	Voltado/carga
Impedancia de entrada	> 110 kΩ
Rango máximo de entrada de voltaje	± 10 V
Rango máximo de entrada de carga	±10000pcs
Relación señal-ruido	> 100 dB
El filtro	Filtro analógico de 160 dB/octava
Conversor analógico/digital (ADC)	Resolución de 24 bits, rango dinámico: 114 dB, frecuencia máxima de muestreo 192 kHz

Especificaciones del canal de salida

Número de canales de salida	1 canal de salida
Tipo de señal de salida	Señales de tensión
Impedancia de salida	< 30Ω
Rango máximo de tensión de salida	± 10 V
Corriente de salida máxima	El valor de las emisiones
Precisión de la amplitud	2 mV
Distorsión armónica	Se aplican las siguientes medidas:
El filtro	Filtro analógico de 60 dB/octava

Capacidades de función del controlador

Control aleatorio

Salida de señal aleatoria gaussiana con ecualización de la función de transferencia para control de circuito cerrado multicanal en tiempo real. Rango de frecuencia: 0-4800 Hz (extensible a 18750 Hz) con rango de potencia de control > 90 dB.

Control del seno

Señal sinusoidal de alta calidad con control de amplitud. Rango de frecuencia: 1Hz-5000Hz (extensible a 10000Hz) con distorsión armónica <-100dB.

Choque clásico

Soporta ondas de medio seno, onda de campana, onda rectangular, onda trapezoidal y varias formas de onda de dientes de sierra.

Nota de carga del equipo:Este sistema pesa más de una tonelada. Los clientes deben preparar herramientas y equipos de descarga adecuados para su instalación.
