Sistema de prueba de vibración de alta precisión ASTM 100G con entrada de 2 canales

El sistema de prueba de vibración ASTM 100G ofrece pruebas de vibración de alta precisión con capacidad de entrada de 2 canales, diseñado para aplicaciones de pruebas industriales rigurosas.

Aplicaciones del producto

Las pruebas de vibración evalúan cómo reaccionan los componentes y dispositivos en entornos del mundo real sometiéndolos a excitación o choque controlado. Este sistema sirve para una amplia gama de aplicaciones industriales, incluidas placas de circuito, aeronaves, barcos, cohetes, misiles, automóviles y electrodomésticos.

Sinuo proporciona soluciones integrales de excitación y prueba que cumplen con las normas nacionales e internacionales, incluidas GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC y ASTM.

Especificaciones de las pruebas de vibración

Tipos de prueba: Barrido sinusoidal, Aleatorio, Choque
Rango de respuesta de frecuencia: 1-3300Hz
Fórmula de selección: A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Configuración del equipo

Componente	Configuración	Cantidad

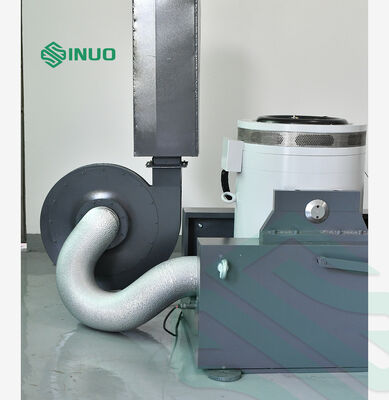

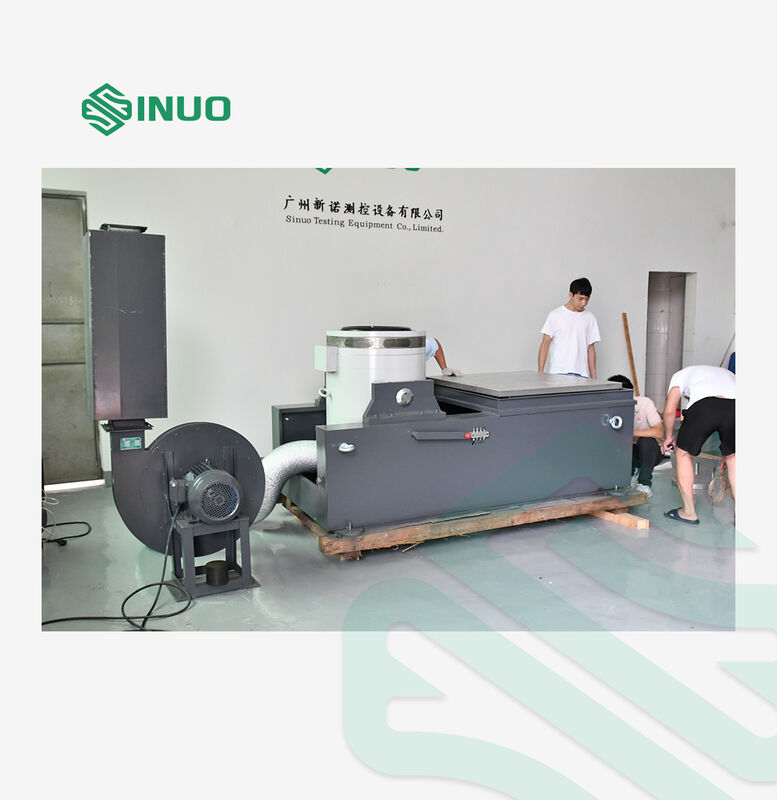

Cuerpo de la mesa de vibración	Generador de excitación electromagnética A11S24	1 JUEGO
Sistema de refrigeración	Ventilador de refrigeración B402 (Incluye silenciador)	1 JUEGO
Mesa vertical	Mesa de extensión vertical VT30 (300 mm * 300 mm)	1 JUEGO
Sistema de centrado	Sistema de centrado automático para bobina dinámica	1 JUEGO
Amplificador de potencia	Amplificador de potencia de conmutación digital LA10K	1 JUEGO
Sistema de protección	Sistema de protección servo	1 JUEGO
Fuente de alimentación	Fuente de alimentación de excitación	1 JUEGO
Controlador	Motor principal del controlador de vibración digital	1 JUEGO
Sensores	Sensor de aceleración del sistema	1 PCS
Sistema informático	Ordenador de control, CD de instalación del software de control	1 JUEGO
Accesorios	Cables de conexión extendidos/tuberías de aire	1 JUEGO
Documentación	Instrucciones de funcionamiento, informes de inspección, certificados, manuales de mantenimiento	1 JUEGO
Herramientas	Herramientas accesorias	1 JUEGO
Montaje	Varilla de presión vibratoria/abrazadera de barra de presión	1 JUEGO

Parámetros técnicos

Generador de excitación electromagnética A11S24

Fuerza de excitación sinusoidal máxima: 1000Kgf pico

Fuerza de excitación aleatoria máxima: 1000Kgf rms

Fuerza de excitación por impacto máxima: 2000Kgf pico

Rango de frecuencia: 1～3300 Hz

Desplazamiento máximo: 51 mm p-p

Velocidad máxima: 2,0 m/s

Aceleración máxima: 100G

Frecuencia resonante de primer orden: 2500 Hz±5%

Carga útil: 300 kg

Frecuencia de aislamiento de vibraciones: 2,5 Hz

Diámetro de la bobina móvil: Ф240 mm

Peso del accionamiento eléctrico: 11 kg

Tornillo en la mesa: 17×M10

Fuga de flujo: < 1 mT (10 Gauss)

Momento excéntrico admisible: 500N.m

Tamaño del equipo: 915 mm x 740 mm x 785 mm (excluyendo la mesa extendida)

Peso del equipo: 880 kg (Excluyendo la mesa deslizante horizontal)

Amplificador de potencia de conmutación digital LA10K

Potencia de salida: 12KVA

Tensión de salida: 120V

Corriente de salida: 100A

SNR: ＞65dB

Tamaño del amplificador: 600 mm x 900 mm x 1130 mm

Sistema de protección servo

Funciones de protección integrales que incluyen temperatura, presión del viento, sobre-desplazamiento, sobretensión, sobrecorriente, subtensión de entrada, fallo externo, fuente de alimentación de control, fallo lógico y pérdida de fase de entrada.

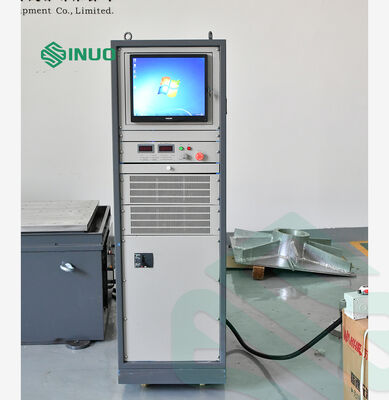

Controlador de vibración digital VCS-2

Configuración de hardware: 2 canales de entrada, 1 canal de salida

Módulo de función de control: Seno, aleatorio, choque clásico

Ordenador de control: Ordenador de marca original con monitor LCD de 17″, teclado/ratón óptico

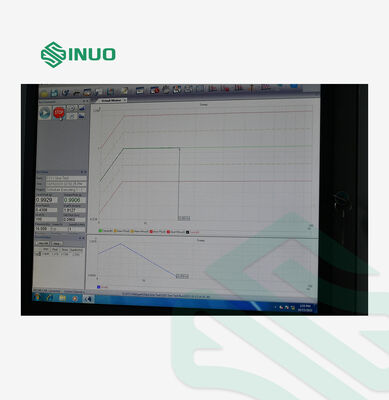

Software: Funcionamiento en inglés, análisis en el dominio del tiempo y la frecuencia, fuente de señal, análisis de barrido de frecuencia sinusoidal, generación automática de informes de prueba WORD

Sistema operativo: Windows 10

Sensor de aceleración LTE: Rango de frecuencia: 1-7000Hz, Sensibilidad: 30pc/g, Rango de temperatura: -40 - 180℃

Mesa de extensión vertical VT30

Material: Aleación de magnesio, superficie anodizada dura

Tamaño de la mesa: 300 mm×300 mm

Orificio fijo: M8 casquillo roscado de acero inoxidable

Frecuencia de uso límite superior: Seno 2000 Hz, Aleatorio 2000 Hz

Peso: Aproximadamente 9 kg

Ventilador de refrigeración B402 (Incluye silenciador)

Potencia del ventilador: 4kW

Caudal: 18m³/Min

Requisitos eléctricos

Fuente de alimentación: Trifásica 380V/50Hz, 25 KVA

Aire comprimido: 0,6 Mpa

Resistencia a tierra: ≤4Ω

Componentes y características del sistema

1. Cuerpo de la mesa de vibración

Características de las bobinas móviles fundidas y mecanizadas manualmente, el sistema de soporte de carga optoelectrónico y la guía axial de doble rodamiento para una durabilidad superior y una reducción del cruce axial dinámico durante las pruebas.

Estructura de doble circuito magnético con baja fuga de flujo y campo magnético uniforme
Tratamiento de fosfatación avanzado y tecnología de pintura para automóviles para resistencia al desgaste y a la oxidación a largo plazo
Refrigeración mejorada con ventiladores de bajo ruido, diseño de conducto de aire de panal y conducto de aire de derivación de doble capa

2. Amplificador de potencia de conmutación digital LA

Tecnología IGBT fiable que cumple con las normas de la UE "CE"
Alta estabilidad y fiabilidad con modulación de ancho de pulso de multiplicación de frecuencia sinusoidal
Alta eficiencia de conversión utilizando principios de fuente de alimentación conmutada
Tecnología electrónica de reparto automático de corriente
Excelente rendimiento de seguridad

3. Sistema de protección servo

Funciones de protección completas que incluyen sobretensión de la red eléctrica, subtensión, pérdida de fase, fallo lógico, paso del módulo de alimentación, sobretemperatura, sobrecorriente de salida, sobretensión de salida, alimentación de accionamiento, sobre-desplazamiento de la plataforma, temperatura de la plataforma y enclavamiento externo.

4. Plataforma de expansión vertical

Fundida en aleación de magnesio con material amortiguador, diseñada para especímenes de montaje más grandes. Todas las plataformas de extensión se modelan y analizan para las frecuencias modales con el fin de minimizar el impacto en las características dinámicas.

5. Sistema de centrado automático fotoeléctrico

Ajusta automáticamente la posición de la bobina móvil para mantener un estado equilibrado durante las operaciones de carga y descarga.

6. Controlador de vibración digital

Sistema de estructura distribuida avanzada con control de bucle cerrado realizado por un procesador DSP, lo que garantiza una respuesta en tiempo real y una alta eficiencia.

Alto rendimiento: Procesador DSP de coma flotante de 32 bits (300 MHz), ADC/DAC de resolución de 24 bits, rango dinámico >90dB, SNR >100dB
Fácil operación: Software basado en Windows con asistente automático y generación de informes de prueba
Configuración flexible: Diseño modular que permite la personalización de hardware y software
Seguridad de la prueba: Múltiples comprobaciones de seguridad, ajustes de enclavamiento y terminación de emergencia
Informes: Generación con un solo clic de informes de prueba Word o PDF con datos completos

Capacidades de función del controlador

Control aleatorio

Utiliza la ecualización de la función de transferencia con señales aleatorias gaussianas para el control de bucle cerrado multicanal en tiempo real. Los algoritmos de control adaptativo responden rápidamente a las no linealidades del sistema y a los cambios de carga.

Rango de frecuencia: 0~4680Hz (ampliable a 18750Hz)

Resolución: 100, 200, 400, 800, 1600, 3200 líneas espectrales

Rango de potencia de control: >90dB

Estrategia de control: Control de un solo canal, promedio ponderado, valor máximo, valor mínimo

Control sinusoidal

Proporciona señales sinusoidales y de barrido sinusoidal de alta calidad con control de amplitud preciso, ajustes de permanencia y opciones de barrido de frecuencia flexibles.

Rango de frecuencia: 1Hz~4680Hz (ampliable a 10000Hz)

Tiempo de bucle cerrado: 5 mS

Distorsión armónica: <-100dB

Modos de barrido de frecuencia: Lineal (0~6000 Hz/min), Logarítmico (0~100 Oct/min)

Dirección de barrido: Arriba, abajo

Choque clásico

Admite varios tipos de forma de onda, incluyendo onda semisinusoidal, onda de campana, onda rectangular, onda trapezoidal, ondas de diente de sierra y onda triangular con parámetros de pulso definidos por el usuario.

Duración del pulso: 0,5 a 3.000 mS

Ancho de banda de análisis máximo: 22000Hz

Tamaño del marco: Hasta 16384

Cumplimiento de normas: MIL-STD-810, normas ISO, límites de control de interrupción definidos por el usuario
