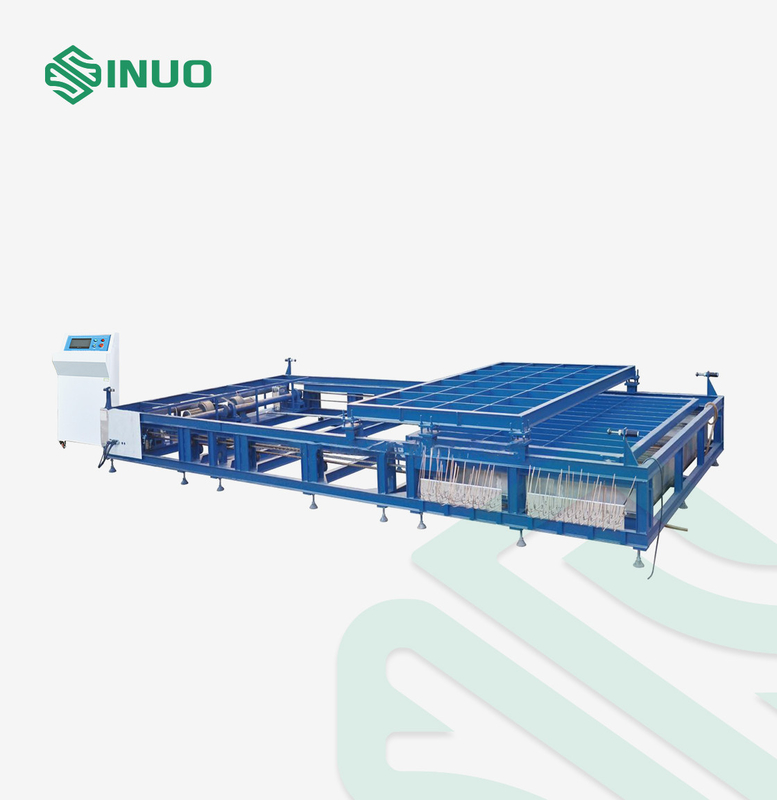

Equipo de prueba de la exposición del fuego del externo del equipo de prueba de la batería de la UL 2580 EV

Equipo de prueba de la exposición del fuego del externo de la batería del vehículo eléctrico de la UL 2580

Estándares y cláusulas cumplidos

El equipo de prueba externo de la exposición del fuego de la batería hace juego los requisitos de la cláusula 42 de la UL 2580, del anexo 8E del ECE R100, del etc.

Parámetros técnicos

1. Requisitos estándar relevantes de la prueba

1,1 el equipo de prueba externo de la exposición del fuego de la batería hace juego los requisitos de la cláusula 42 de la UL 2580, del anexo 8E del ECE R100, del etc. El objeto de prueba es las baterías o los sistemas eléctricos del vehículo de camino.

1,2 la temperatura del ambiente de prueba está sobre 0℃, la velocidad del viento no es más que 2.5km/h, y el requisito del SOC de la batería está sobre el 50%

1,3 en la prueba, el tamaño de la placa plana que contiene la gasolina excede el tamaño horizontal del objeto de prueba por los 20cm, pero no más los que 50cm. La altura de la cacerola no debe ser más alta de los 8cm sobre la superficie de la gasolina. El objeto de prueba debe ser centrado. La distancia entre el nivel de líquido de la gasolina y la parte inferior del objeto de prueba fue fijada a 50 cm. Llene la parte inferior de la cacerola de agua. El diagrama esquemático del fuego externo se muestra en la figura:

1,4 la primera fase: precalientamiento. Encienda la gasolina por lo menos 3M lejos del objeto de prueba, y después de 60 segundos de calentamiento, lugar la cacerola de aceite bajo dispositivo bajo prueba. Si la placa plana de la gasolina es demasiado grande mover, mover el objeto de prueba y el soporte

1,5 la segunda etapa: combustión directa. Exponen a los temas de prueba directamente para flamear por 70 segundos

1,6 la tercera etapa: combustión indirecta. Ponga el bafle refractario sobre la cacerola de aceite. Los temas de prueba prueban en este estado por 60 segundos. O por acuerdo mutuo, continúe siendo expuesto directamente a la llama para 60s. La tablilla refractaria se hace de ladrillos refractarios estándar. El tamaño de malla específico se muestra en la figura abajo. Puede también ser hecho de materiales refractarios referente a este tamaño.

Resistencia de fuego: (Seger-Kegel) SK 30

Composición A12O3: 30-33%

Porosidad (Po): 20-22% volumen

Densidad: 1900-2000kg/m3

Área eficaz del agujero: 44,18%

1,7 el del cuarto piso: Deje la fuente del fuego. Quite la placa plana de la gasolina o la muestra y obsérvelos para 2 horas o la temperatura superficial de los descensos de la muestra debajo de 45℃.
