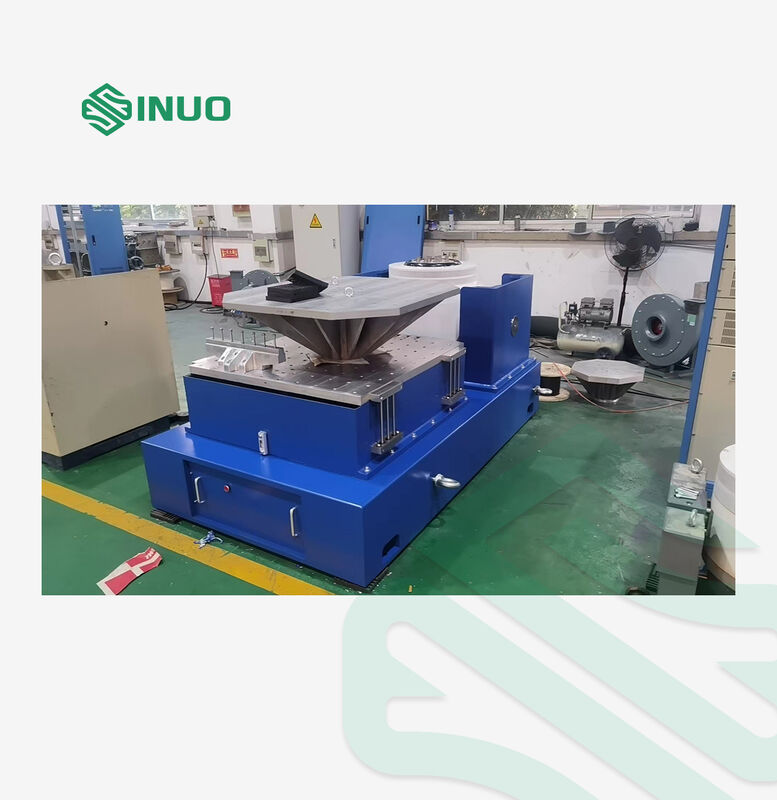

Máquina de ensayo de vibración aleatoria ASTM D 4728 con fuerza de 1000 kgf

Proyecto

Instrucciones de configuración

Cuánto tiempo

Cuerpo de la mesa de vibración

VG1000-76 y sus derivados generador de excitación electromagnética

1 SET

Dispositivo de control automático de centro para bobina móvil

1 SET

Ventilador de refrigeración BL-1000 (incluido el silenciador)

1 SET

VT60 Tabla de extensión vertical (600 × 600 mm)

1 SET

HG60 Filtro de aceite horizontal de deslizamiento (600 × 600 mm)

1 SET

Amplificador de potencia de conmutación digital

SA103 amplificador de potencia (incluido el sistema de alimentación de campo magnético)

1 SET

Sistema de protección por servo

1 SET

Fuente de alimentación de excitación

1 SET

Control de vibración digital

Control de vibración digital VCSusb-2

(Incluidas las funciones de software y uso)

2 SET

Acelerómetro (incluye cable BNC-M5 de 7 m de bajo ruido)

2 El PCS

CD de instalación del software de control

1 SET

Computadora de control

1 SET

VG1000-76 y sus derivados Parámetros del generador de excitación electromagnética

Fuerza de excitación sinusoidal máxima

Pico de 1000 kg.f

La máxima fuerza de excitación aleatoria

Se aplicarán las siguientes medidas:

Fuerza máxima de excitación por impacto

Pico de 2000 kg.f

Rango de frecuencia

1 ∼ 2900 Hz

desplazamiento máximo

76 mm p-p

Velocidad máxima

1.8 m/s

Aceleración máxima

82G (800 m/s)²)

La relación entre la carga máxima y la aceleración: F=M.A (seno)

5G

10G

20G

30G

- ¿Qué es eso?

88 KG

38 KG

21 KG

Frecuencia de resonancia de primer orden

3200 Hz ± 5 por ciento

Carga útil M1+M2

300 kg de peso

Frecuencia de aislamiento de las vibraciones

2.5 Hz

Diámetro de la bobina móvil

F240 mm

Peso de la bobina móvil

14 kg

Momento excéntrico nominal

350.N.M.

El tornillo en la mesa.

16 × M10

Fugas de flujo

< 10 gauss

Momento excéntrico permitido

300 N.m.

Tamaño del equipo

945 mm × 720 mm × 784 mm

Peso del equipo

1 000 kg

Los Ángeles-12K amplificador de potencia de conmutación digital

Potencia de salida

12KVA

Válvula de salida

100V

Corriente de salida

120A

Eficiencia del amplificador

≥ 90%

Distorsión armónica total (THD)

< 1,0%

Nivel de encendido y apagado

58KHz

Resolución actual

0.1A

El SNR

≥65Db

Noel agua

≤ 70 dB

Grado de desequilibrio de la ecualización de corriente paralela

≤ 3%

Factor máximo actual

≥3σ

F: el precioRespuesta a la requerencia

Las emisiones de gases de efecto invernadero se calcularán en función de la frecuencia de emisión de gases de efecto invernadero.

10-3000Hz ± 1 dB

Ganancia del IF

≥ 80

Estabilidad en CC

< 0,1%

Tamaño del amplificador

El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.

Peso

400 kilos

Sistema de protección por servo

Función

Temperatura, presión del viento, sobre desplazamiento, sobre tensión, sobre corriente, bajo voltaje de entrada, falla externa, fuente de alimentación de control, falla lógica, pérdida de fase de entrada

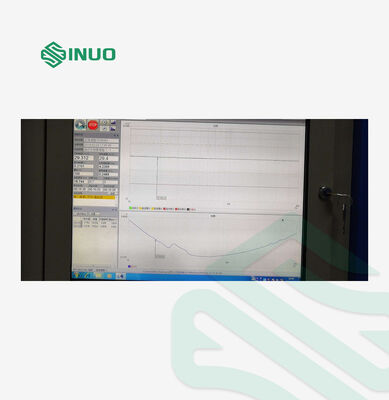

Control de vibración digital VCSusb-2

Configuración del hardware

2 canales de entrada simultáneos, 1 canal de salida

Módulo de función de control

Sino, aleatorio

Computadora de control

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps puerto Ethernet y 4 puertos USB / Microsoft Windows 10/8 OS)

Microsoft Word / Excel y Adobe Acrobat se recomiendan como editores de informes de prueba (opciones)

El software

Operación chino/inglés, análisis de dominio de tiempo y dominio de frecuencia, fuente de señal, análisis de barrido de frecuencia senoidal, etc. Puede generar automáticamente informes de prueba WORD.almacenar las señales y los datos, y establecer los parámetros de ensayo y las funciones de análisis.

Acelerador del sistema

Modelo: LAB24110

Rango de frecuencia: 1-5000 Hz

Sensibilidad: 30 +/- 10% pC/g

Rango de temperatura: -40°C a 160°C

Contiene 2PCS 7M de largo PVC "BNC-M5" cable de bajo ruido

VT60 tabla de extensión vertical

El material

De aleación de magnesio, endurecida en la superficie

Tamaño de la mesa

Se trata de un sistema de control de las emisiones de gases de escape.

Agujero fijo

M10 manguera de tornillo de acero inoxidable, duradera y resistente al desgaste

Frecuencia de uso límite superior

Las demás:

Peso

55 kilos

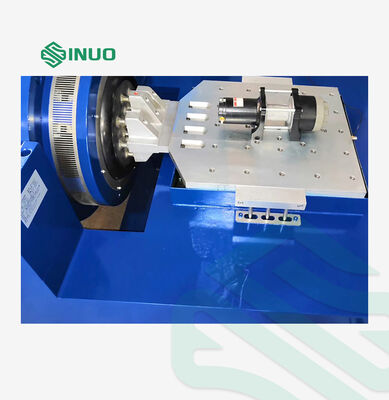

H.G60 tabla de deslizamiento horizontal con película de aceite

El material

De aleación de magnesio, endurecida en la superficie

Tamaño de la mesa

600 × 600

Agujero fijo

M10 manguera de tornillo de acero inoxidable, duradera y resistente al desgaste

Frecuencia de uso límite superior

Las demás:

Peso

55 kilos

BL 1000 ventilador de enfriamiento

Potencia del ventilador

4 kW (5 CV)

Presión del aire

0.0034 Mpa

Tasa de flujo

0.33 m/s3

Requisitos eléctricos

Fuente de alimentación

Acción de corriente alterna de 3 fases 380V/50Hz 22 KW

Aire comprimido requerido

0.7Mpa

Temperatura de la sala de ensayo

0 ~ 40 °C

Humedad de la sala de ensayo

0 a 85%, sin condensación
