| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SN554-100kN |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 30 JUEGOS/Mes |

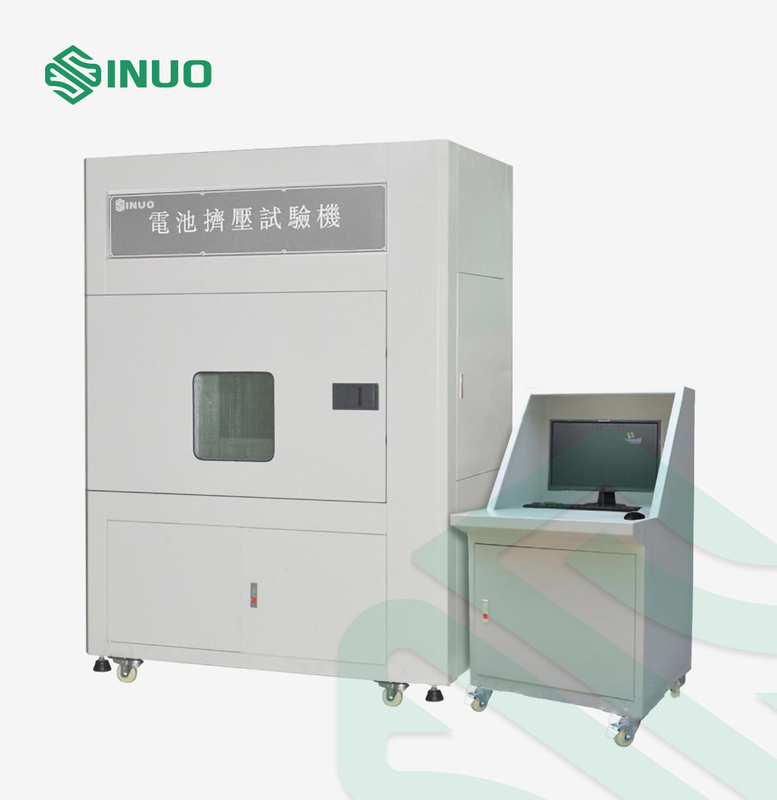

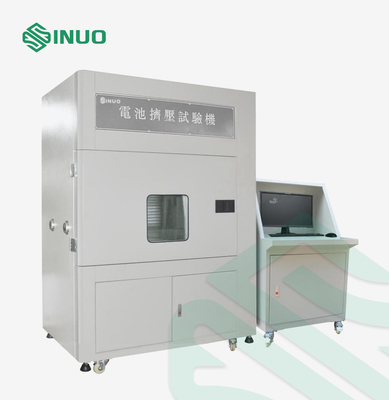

La batería y RESS 100kN de UL2580 EV machacan el equipo de prueba
Estándares y cláusulas cumplidos
Baterías de la cláusula 38 de la UL 2580 para el uso en vehículos eléctricos
Hidruro del metal GB183322-2001 niquelar las baterías para los vehículos de camino eléctricos
Batería de ión de litio QC/T743 para el vehículo eléctrico
Batería del níquel del hidruro del metal QC/T744 para los vehículos eléctricos
Estándares relevantes para los estándares internacionales de las baterías automotrices del poder (ISO/IEC/SAE/JEVA/CEN, etc.), internacionales
Asociación de los estándares y especificaciones de prueba relevantes para los proyectos especiales importantes de vehículos eléctricos en “el programa 863”
Batería QUARTERBACK/T2947.3-2008 y cargador para la parte eléctrica 3 de la bicicleta
Estándar eléctrico de la prueba de la batería de litio de la bicicleta DB12/T246-2005.
Código de la seguridad del GB 19521.11-2005 para la inspección de características peligrosas de mercancías peligrosas en baterías del litio
Parámetros técnicos
| Specifications modelo | SN554-10T | SN554-20T | SN554-50T | SN554-100T | SN554-200T | SN554-500T | ||
| Presión (t) | 10 | 20 | 50 | 100 | 200 | 500 | ||
| Dislocación máxima (milímetros) | 500 | 500 | 500 | 1000 | 1000 | 1000 | ||
| Accesibilidad | Voltaje, actual, colección de la temperatura, colección de la cámara de vigilancia, sistema extintor | |||||||
| Velocidad de la protuberancia | 1~80mm/min (ajustable) | |||||||
| Método de la operación | control inalámbrico de larga distancia | |||||||
| Espacio de la prueba (milímetros) | 500x500x500 mmm, 800x800x800 milímetro, 1000x1000x1000 milímetro a petición | |||||||
| Dimensiones | Conforme a diseño real | |||||||
|
Configure la métrica
|
Selección del voltaje | 0-60V, 60~120V, 120V~700V | ||||||
| Gama de la adquisición de la temperatura | -200℃~1200℃ | |||||||
| Exactitud del voltaje y de la temperatura | ±1%FS | |||||||
| Resolución del voltaje | 1mV | |||||||
| Resolución de la temperatura | 0.1℃ | |||||||
| Función | Velocidad | 1~80mm/min (ajustable) | ||||||
| Dislocación | La dislocación máxima 1000m m, puede ser modificada para requisitos particulares | |||||||
| Estructura | Vertical, horizontal (puede ser seleccionado según el tamaño real) | |||||||
| Factor de la limitación | Fuerza, dislocación (deformación), velocidad, voltaje | |||||||
| Método de la protuberancia | paisaje, retrato, vertical | |||||||
| Deformación de la protuberancia | ajuste con varias velocidades del paso del 0~100%, que puede realizar continuamente el estado de múltiples capas de la deformación de la protuberancia | |||||||
| Tiempo de control del apretón | 0~99 horas 99 minutos 99 segundos, la situación del tiempo se puede ajustar a voluntad | |||||||
| Modo de la impulsión | Servo eléctrico | Servo electrohidráulico | ||||||
| Exactitud de la protuberancia | el ±0.5% | el ±1% | ||||||
| Estructura | Caja | La estructura vertical u horizontal se separa de la sección de control | ||||||
| Comunicación | Adopte R232, 485 interfaces de comunicaciones, puede asegurar la estabilidad y el funcionamiento en tiempo real de la adquisición de larga distancia, con la función a prueba de explosiones | |||||||
| Plantilla de la protuberancia | La cabeza heterosexual de la protuberancia (300*150m m), disco plano de la protuberancia, disco de la protuberancia del arco (radio 75m m), diversos accesorios se puede seleccionar según diversos estándares | |||||||
| Módulo de adquisición de datos | Adquisición remota independiente y aislamiento, voltaje múltiple, temperatura, y canales actuales de la adquisición para asegurarse de que los datos estén correctos. | |||||||
| Número estándar de canales | 2 canales, 4 canales, 8 canales, opcionales | |||||||
| Sistema de vigilancia de la cámara | La zona de pruebas se equipa de un sistema de vigilancia de alta definición de la cámara, que puede ser accionado por control remoto y tiene función a prueba de explosiones | |||||||
| La configuración estándar | Anfitrión de la protuberancia, gabinete del ordenador, software de control, voltaje/sistema actual/de la temperatura de la adquisición, accesorio de la protuberancia, sistema de vigilancia de la cámara, sistema extintor, ordenador. Un sistema para cada uno. | |||||||
| Protección de la seguridad | Salida, sobre temperatura, sobre voltaje, sobrecarga, sobre la protección actual, el sonido anormal y la alarma ligera, luz de la alarma de humo | |||||||
| Accesorio de la prueba | Producción específica, según las condiciones reales del uso de la muestra | |||||||
| Voltaje | AC220V 50HZ | AC380V, 50HZ, sistema de cinco cables trifásico | ||||||
| Ambiente del uso | 0℃~45℃ | |||||||
Descripción del equipo
1. Requisitos para el grado a prueba de explosiones:
1,1 grado total: Grado a prueba de explosiones Exsd IIBT4.
1,2 extractor: utilice el motor a prueba de explosiones resistente de alta temperatura.
1,3 luces: iluminación a prueba de explosiones del alto-brillo.
1,4 interruptor: fuego e interruptor a prueba de explosiones.
1,5 puerta del equipo: red protectora ignífuga e inoxidable.
2. El sistema operativo:
2,1 modos del manual determinado y de operación automática y dos formas de proceso de movimiento fijo y de presión constante.
2,2 el modo manual no necesita corregir el proceso, y las condiciones se controlan manualmente; el modo automático es trabajar automáticamente según el proceso corregido (dislocación, tiempo de la presión, de ocupación de la presión, los etc.)
2,3 según los requisitos especiales de clientes, podemos diseñar y producir especialmente resolver los requisitos del proceso de la producción de cliente y la configuración opcional en la mayor medida posible.
2,4 la velocidad horizontal y vertical/ajustable y fija/la vigilancia extintora automática system/5T-2000T del dispositivo/video puede ser pedida especialmente
3. Sistema de adquisición de datos:
3,1 convertido y diseñado con ARM7+μC/OSⅡ, la frecuencia puede ser por lo menos en línea fijado 10ms en tiempo real, y la dislocación y la presión pueden ser programadas independientemente.
3,2 el módulo de varios canales del muestreo de los datos, el voltaje y el canal de la adquisición de la temperatura adopta el modo N*4 (extensible).
3,3 equipado de los puertos serie RS232 y RS485, que se pueden conectar con los instrumentos de prueba múltiples para realizar de adquisición de datos automático, con capacidad antiinterferente fuerte.
3,4 el proceso entero de la supervisión video se adopta en la prueba para asegurar la alta exactitud de los datos de prueba y de la operación estable.
3,5 los datos se registran y se almacenan automáticamente en línea, y el informe de prueba se genera automáticamente.
4. Principio:
El sistema de adquisición de datos se pone en el equipo del control supervisado, y la señal del voltaje o de la temperatura del equipo se muestrea y se lleva a cabo a través del sensor, y se envía al convertidor del A/D para convertirse en una señal numérica, y entonces la señal se envía al primero en entrar, primero en salir. Cuando los datos almacenados en el primero en entrar, primero en salir alcanzan cierto número, son leídos en el primero en entrar, primero en salir por el ARM7, y después enviados al equipo host a través de la conexión de Ethernet del ARM7 o del RS232. Considerando que puede haber muchos dispositivos que se supervisarán, se diseñan los canales múltiples de la adquisición, y pasan a través del interruptor análogo y después entran en el convertidor del A/D. CPLD es la base del control del sistema entero. Controla la transferencia del canal de la adquisición, el partida/parada del convertidor del A/D, el generador de dirección del almacenamiento de los datos convertidos en el primero en entrar, primero en salir, y la generación de una petición de interrupción de notificar el ARM7 para leerlo y para almacenar en el primero en entrar, primero en salir. datos etc.
5. Sistema hydráulico:
El sistema hydráulico adopta un sistema de suministro de petróleo de la bomba variable, un bloque grande de la válvula de control centralizado del flujo, un filtro de succión del aceite en la entrada del aceite de la bomba, y un filtro de aceite de alta presión en el mercado de la bomba para evitar que las impurezas incorporen el sistema hydráulico para asegurar la operación normal del circuito del aceite. Hay temperatura de aceite, exhibición del nivel de aceite, filtro de aire y otros dispositivos en el sistema. El depósito de gasolina es una estructura soldada con autógena de la placa de acero con una ventana de limpieza y un enchufe del tornillo para el drenaje del aceite y de las aguas residuales en la parte inferior.
6. Sistema a prueba de explosiones
Adopta la placa de acero espesada doble-capa y el diseño neto protector inoxidable, y todos los componentes eléctricos adoptan componentes a prueba de explosiones y medidas protectoras del aislamiento.
