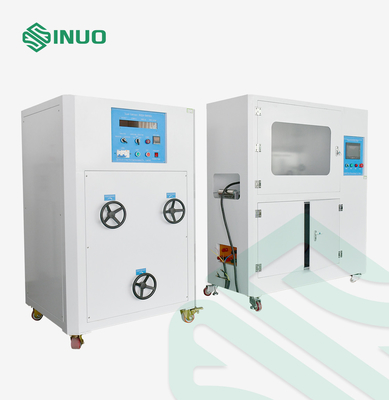

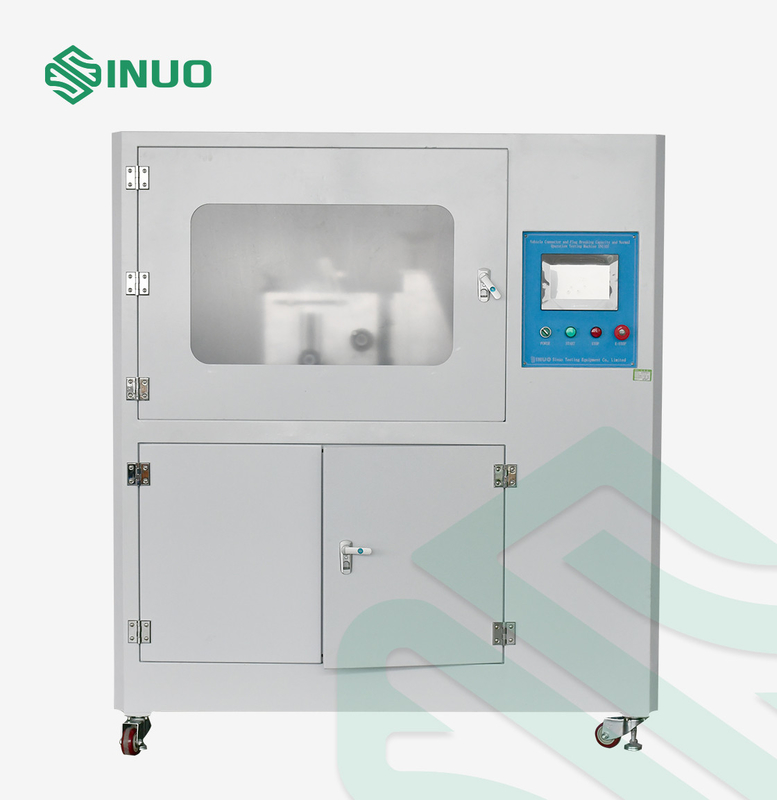

Equipo de prueba del conector del IEC 62196 EV que rompe el equipo de prueba de la capacidad

Equipo de prueba del conector del IEC 62196 EV que rompe el equipo de prueba de la capacidad

Nombre De La Marca:	Sinuo
Número De Modelo:	SN1005
Cuota De Producción:	1
Precio:	Customized
Condiciones De Pago:	T/T
Capacidad De Suministro:	30 sistemas/mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

Calibration Certificate (Cost Additional)

Estándar aplicado:

IEC62196

Cláusula aplicada:

cláusula 22, 23,2, 23,3

Estación de prueba:

La sola estación, puede ser modificada para requisitos particulares

Viaje linear:

0-100m m

Frecuencia de la prueba:

0-10 veces/minuto

Tipo del motor:

Motor servo

Método de control:

Método de control

Otros estándares:

IEC 60309-1

Detalles de empaquetado:

Caja de la madera contrachapada

Capacidad de la fuente:

30 sistemas/mes

Resaltar:

Equipo de prueba del conector de IEC62196 EV

Equipo de prueba del conector del IEC 60309 EV

Equipo de prueba de fractura de la capacidad del IEC 62196

Descripción del producto

Enchufe y conector del vehículo eléctrico IEC62196 que rompen el equipo de prueba de la capacidad

Estándares y cláusulas cumplidos

Cláusula 22, 23,2, 23,3 del IEC 62196-1 Ed.4CDV 2020, higo 15, cuadro 8 y cuadro 9.

Cláusula 22 y 23 del IEC 62196-3 Ed.4CDV 2020.

IEC 60309-1: cláusula 2012 20 y cláusula 21.

Descripción del equipo

Este equipo de prueba cumple los requisitos de IEC 62196-3: 2020 la cláusula 22 y 23, IEC62196-1: cláusula 2020 22 y cláusula 23, IEC60309-1: cláusula 2012 20 y cláusula 21, etc.
Se utiliza para verificar si los accesorios eléctricos tales como interfaces de carga del vehículo eléctrico, enchufes industriales, zócalo-mercados y acopladores pueden soportar las tensiones mecánicas, eléctricas y termales que ocurrieron durante la operación normal sin desgaste excesivo u otros efectos dañinos.

El motor servo conduce el mecanismo para hacer las acciones de la inserción y de retiro de la repetición de las muestras de la prueba. Una carga externa se puede utilizar para la prueba de fractura de la capacidad. El tiempo del poder, la velocidad de la prueba, el movimiento, y el ángulo con./desc. se pueden preestablecer todo en la pantalla táctil.
El equipo utiliza el mecanismo de arrastre del motor servo, la muestra para hacer el enchufe linear y tirar de la acción repetida, puede ser conectado con la prueba por intervalos de la carga. El tiempo, la velocidad de la prueba, el movimiento y el ángulo encendido-apagado se pueden preestablecer a través de la pantalla táctil.

Fuente de alimentación: AC220V±10%/50-60Hz, humedad de trabajo 30%-90% de la temperatura 0-40℃;
Tamaño del aspecto: sobre W1000*D750*H1200mm; Peso: sobre 180kg

Parámetros técnicos

Estación	Sola posición, adaptable
Modo de control eléctrico	Control integrado inteligente del PLC, operación antropomecánica del interfaz del tacto del color
Manera de la impulsión	Impulsión del motor servo

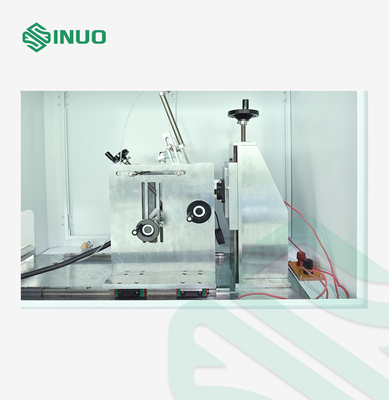

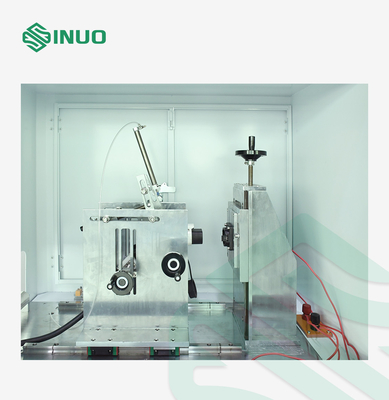

Modo de la tenencia de la muestra	La fijación con abrazadera mecánica, 3 abrazaderas del eje puede ajustar la posición del punto de fijación con abrazadera
Viaje linear	0-100m m, precolocación (enchufe de la prueba y zócalo de la prueba que espacian ≥50mm)
Tiempo de la conducción	0-99.9s, precolocación (el contacto eléctrico se debe mantener no más que 4s, no menos que 2s)
Tarifa de la inserción	0-0.85m/s se puede preestablecer, la precolocación (0.8±0.1m/s)
Número de pruebas	0~999999 veces, precolocación (ciclo: un movimiento de la inserción y un movimiento extraible)
La frecuencia de la prueba	0-10 veces /min, precolocación (3,75 movimiento /min de /min =7.5 del ciclo)
carga	El externo, proporciona el factor estándar del voltaje, de la corriente y de poder, gabinete opcional de la carga
Gabinete opcional de la carga	Nota: Solamente gabinete de la carga de CA, 0-70A, voltaje 0-300V
Contenido de la prueba	Acoplador del dispositivo/interfaz de carga que rompe la prueba de la capacidad Acoplador del dispositivo/prueba normal de carga de la vida útil del interfaz
Función de detección	Una alarma del circuito abierto se puede observar durante la prueba bajo carga, y los ciclos pueden ser reales registrado a tiempo.
Protección de la seguridad	Protección molida, protección del cortocircuito
Fuente de alimentación	Monofásico el AC220V±10%, 50/60Hz, 10A
Dimensión del equipo Y peso	L 1430m m * W 600m m * H1620mm, aproximadamente 180KGS
