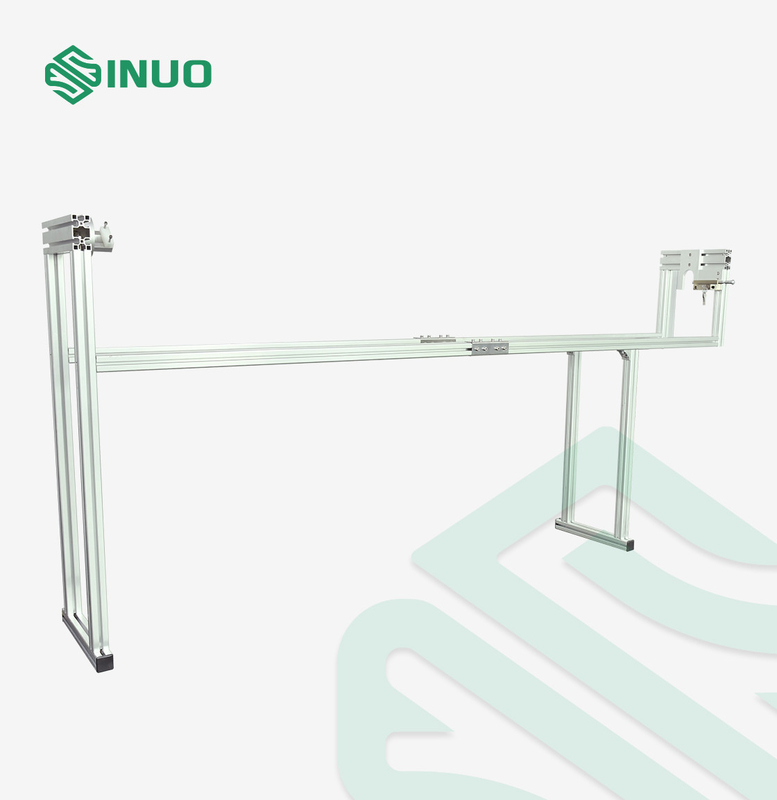

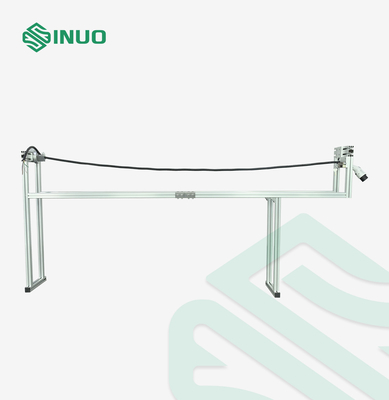

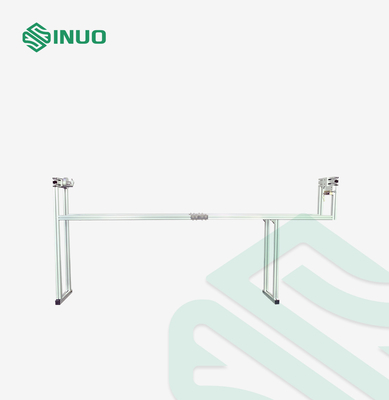

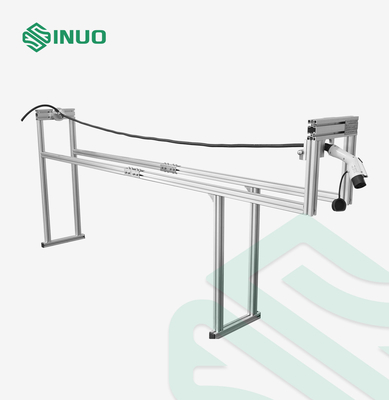

Aparato mecánico portátil múltiple de la prueba de fuerza de los mercados de zócalo del vehículo eléctrico

Aparato mecánico de la prueba de fuerza de los Zócalo-mercados portátiles múltiples del vehículo eléctrico IEC62196

Estándares y cláusulas cumplidos

IEC 62196-1Ed.4CDV: 2020 “enchufes, zócalo - mercados y acopladores para los usos industriales y similares, y para cláusulas 26,3 de los vehículos eléctricos”, higo 19.

IEC60884-1: 2006 “enchufes y zócalo-mercados para el hogar y los propósitos similares Part1: Cláusula 24,9 de los requisitos generales” y cuadro 29.

“Enchufes GB2099.1-2008 y zócalo-mercados para el hogar y los propósitos similares Part1: Cláusula 24,9 de los requisitos generales” y cuadro 29.

Descripción del equipo

Se utiliza para probar la fuerza mecánica de enchufes y del conector rewirable del vehículo que se equipa del cable flexible.

Principio de la prueba: El extremo libre del cable y la cuerda adicional o los otros medios, etc. flexibles, atados al cable flexible, teniendo una longitud total de 2,25 m, se fija a una pared en una altura de 1 m sobre el piso.

Se sostiene la muestra de modo que el cable sea horizontal y después esté permitido caer encendido a un piso concreto. Esto se hace ocho veces; el cable que es girado con 45° en su fijación cada vez.

Los enchufes de Rewirable y los conectores del vehículo se caben con una pequeña sección (aproximadamente 200 milímetros) del tipo más ligero de cable flexible de la superficie transversal más pequeña recomendada por el fabricante.

Se sostiene la muestra de modo que el cable sea horizontal y después esté permitido caer encendido a un piso concreto. Esto se hace ocho veces; el cable que es girado a través del ° 45 en su fijación cada vez.
Después de la prueba, las muestras no mostrarán ningún daño en el sentido de IEC 62196-1Ed.4CDV 2020; particularmente, ninguna parte se habrá separado o se habrá aflojado. Las muestras no expondrán piezas probablemente para llegar a estar vivas. Las muestras mantendrán su grado del IP.
Los accesorios con un grado de la protección IP44 y más arriba soportarán la prueba relevante especificada en la cláusula 2020 del IEC 62196-1Ed.4CDV 20.
Los accesorios con recintos del material termoplástico soportarán la prueba de la cláusula 2020 del IEC 62196-1Ed.4CDV 21,4.

Parámetros técnicos

Preguntas y respuestas

Q: ¿Cuál es la altura de caída?
: La altura de caída es 750m m.

Q: ¿Cuáles son el tamaño para este dispositivo?
: El tamaño del dispositivo está sobre los pesos 50kg de 2400×850×400 (milímetro) W×D×H.
