IEC 60068-2-6 Temperatura lineal Humedad y vibración Tres cámara de ensayo integral 5400L

IEC 60068-2-6 Temperatura lineal Humedad y vibración Tres cámara de ensayo integral 5400L

Nombre De La Marca:	Sinuo
Número De Modelo:	Se trata de una combinación de las siguientes características:
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Rango de humedad:

20%~98%RH

Tamaño del estudio:

(W × D × H) 220 × 220 × 150 cm

Temperaturas de uso común:

-40°C ≈ +180°C

Temperatura límite:

-70 ̊+180°C

Fluctuación de la temperatura:

≤ ± 0,5°C (sin carga, en estado constante)

Desviación de la temperatura:

≤ ± 2°C (sin carga, estado constante)

Tiempo de calentamiento:

-40°C+180°C Aproximadamente 70 minutos, ¥3°C/min, lineal, sin carga

Tiempo de enfriamiento:

+180°C~-40°C alrededor de 70min, ~3°C/min, lineal, sin carga

Detalles de empaquetado:

Embalaje para exportación

Capacidad de la fuente:

10 juegos por mes

Resaltar:

Cámara de ensayo de humedad a temperatura lineal

Cámara de ensayo de humedad a temperatura de 5400L

Cámara de ensayo de humedad y temperatura de vibración

Descripción del producto

IEC 60068-2-6 Temperatura lineal Humedad y vibración Tres cámara de ensayo integral 5400L

Estándares y cláusulas cumplidas

IEC 60068-2-6:1995 Ensayos ambientales para productos eléctricos y electrónicos - Parte 2: Métodos de ensayo Ensayos Fc: Vibración (sinusoidal)

IEC 60068-2-1:2007 Pruebas ambientales para productos eléctricos y eléctricos - Parte 2-1: Pruebas - Prueba A: Frío, IDT

IEC60068-2-2: 2007 Pruebas ambientales-parte 2-1:ensayos- ensayo B-calor seco, IDT

IEC60068-2-30:2005 Pruebas ambientales-parte 2-30:Ensayos-ensayo Db.: calor húmedo, ciclo ((12h+12h), IDT

El ensayo de la calidad de los materiales de ensayo debe realizarse en un ambiente de ensayo.

Estado, IDT

Descripción general del producto

Aplicación:Proporciona un entorno de cambio de temperatura y humedad para las unidades de investigación científica y producción, como aeroespacial, aviación, petróleo, industria química, militar, automóviles (motocicletas),los buques, la electrónica, las comunicaciones, las baterías de potencia y otras unidades de investigación y producción científica.Las muestras simuladas se cargan con vibraciones simuladas en condiciones ambientales de temperatura y humedad variablesLas pruebas de adaptabilidad y de seguridad de los componentes electrónicos proporcionan pruebas de fiabilidad, pruebas de detección de productos, etc.

Características:1Este equipo es nuevo, con un diseño estructural avanzado y razonable del sistema de prueba y un proceso de fabricación estandarizado.Es un producto desarrollado de forma independiente con un aspecto hermoso y generoso.

2Los principales componentes funcionales de esta cámara de ensayo adoptan configuraciones de marcas mundialmente famosas, los principios técnicos son avanzados y fiables,y el ruido y el ahorro de energía se controlan de manera óptima - su rendimiento es comparable a los productos extranjeros similares.

3El ajuste y el ensamblaje de las piezas están bien combinados, y los principales componentes funcionales son todos importados de niveles avanzados a nivel internacional,que mejora la seguridad y fiabilidad del producto y garantiza los requisitos de uso a largo plazo y de alta frecuencia de los usuarios.

4El equipo tiene una buena operabilidad, facilidad de mantenimiento, buena estabilidad y durabilidad a temperatura, buen rendimiento de seguridad y no contamina el medio ambiente ni daña la salud humana.

5Todos los cables del gabinete de control tienen números de serie y números de serie impresos y producidos por equipos especiales, y las líneas son claras y visibles a simple vista.

Parámetros técnicos

Principales parámetros técnicos de la cámara de temperatura y humedad
Tamaño del estudio	(W×D×H) 220×220×150 cm, volumen 5400L
Dimensiones generales (aprox.)	(W×D×H) 260×585cm*altura: 1- Condiciones de temperatura y humedad separadas: la más alta es 280CM 2Cuando se hace vibración vertical y temperatura y humedad: la altura es de aproximadamente 360cm -------- Los productos no estándar están sujetos al diseño final. La altura está relacionada con la altura de la mesa de vibración. Una mesa de vibración de 2 toneladas es aproximadamente 1,7 metros)
Rango de temperatura	Temperaturas comúnmente utilizadas: -40°C+180°C Temperatura límite: -70°C + 180°C
Fluctuación de la temperatura	≤ ± 0,5°C (sin carga, en estado constante)
Desviación de temperatura	≤ ± 2°C (sin carga, estado constante)
Tiempo de calentamiento	-40°C+180°C Aproximadamente 70 minutos, ¥3°C/min, lineal, sin carga
Tiempo de enfriamiento	+180°C~-40°C alrededor de 70min, ~3°C/min, lineal, sin carga
Carga estándar	Sin carga (en el caso de una sola placa ciega, excluida la carga de la mesa de vibración)
Rango de humedad	20% ∼98% de HRA
Desviación de humedad	±3%RH (cuando la humedad es > 50%RH) ±5%RH (cuando la humedad es ≤ 50%RH)
Gráfico de temperatura y humedad

Métodos de ensayo	Se aplicará el procedimiento siguiente:
Ruido	Un nivel de ruido ≤ 80 dB (A), (1 m frente a la puerta, 1,2 m sobre el suelo, en espacio libre)
Contaminación, radiación electromagnética	Cumplir con los requisitos normalizados pertinentes
Los datos técnicos de funcionamiento del producto anteriores, excepto la velocidad de enfriamiento, se miden a una temperatura ambiente de 25 °C y una humedad relativa ≤ 85% R.H.
Principio de trabajo básico
Función de control inteligente	Función de control inteligente: el sistema de control central puede identificar automáticamente las condiciones ambientales fuera de la cámara de ensayo (como temperatura y humedad),las condiciones de trabajo de la muestra en la cámara de ensayo (como el peso,, capacidad térmica, trabajo y calor, etc.), y las condiciones actuales de temperatura y humedad en la cámara de ensayo. , activando o desactivando automáticamente la unidad de trabajo correspondiente (como un compresor o una calefacción eléctrica, un humidificador, etc.) para lograr un control preciso de las diferentes temperaturas y humedades:software inteligente de control de altas y bajas temperaturas).
Sección de alta temperatura	Sección de alta temperatura: el sistema de control central realiza la amplificación, la conversión analógica/digital y la corrección no lineal en función de la señal de temperatura recogida en la caja,y luego lo compara con el valor de temperatura establecido (valor objetivo). The resulting deviation signal is calculated by PID and output The adjustment signal automatically controls the output power of the heater to achieve a dynamic balance between heating and heat dissipation in the test room, logrando finalmente una temperatura constante.
Sección de baja temperatura (diseño de ahorro energético)	Método de equilibrio de temperatura: se adopta la tecnología de equilibrio estático, es decir, el método de equilibrio de "sin calentamiento durante el enfriamiento" y "sin enfriamiento durante el calentamiento".Se diferencia de la tecnología tradicional de "equilibrio dinámico de frío y calor" de la refrigeración de alta potencia contra la calefacción de alta potencia. adopta la tecnología de ajuste de energía de refrigeración ON-OFF significa que el controlador central controla la capacidad de refrigeración de acuerdo con diferentes puntos de temperatura,para que el equipo funcione siempre en un estado de consumo de energía relativamente bajo.
Humedad	La humedad funciona de manera similar a la temperatura.
Estructura de las cajas
Estructura	1La estructura integral desmontable delantera y trasera adopta el tablero de almacén de aislamiento térmico estándar general,y los bloques están sellados con materiales orgánicos de silicona resistentes a altas y bajas temperaturas. se monta e instala en el lugar: la parte delantera es la sala de trabajo, y la parte trasera es el sistema de refrigeración y control.con una placa ciega y una placa vertical cada una. 2La placa de interfaz de vibración está ligada suavemente a la mesa de vibración a través de una membrana suave de caucho de silicona, que puede aislar las vibraciones y tiene funciones de sellado e aislamiento térmico. 3El estudio está equipado con un sistema de suministro de aire: motor de suministro de aire, cuchillas de ventilador centrífugo, calefacción, humidificador, refrigeración y evaporador de deshumidificación.
Panel de control	El panel de control de operación está situado en el lado derecho de la caja.
Material de las cáscaras	Procesado y formado a partir de placas de acero laminadas en frío de alta calidad, la superficie es encurtida y fosfatada y luego pulverizada electrostáticamente
Material del endosoma	Placas de acero inoxidable de uso general internacional SUS304#
Material aislante	Está hecha de espuma de poliuretano con un grosor de 100 mm para garantizar que no haya heladas ni condensación en la superficie exterior de la cámara de ensayo.
Puerta	La estructura de doble puerta utiliza tiras de sellado de caucho de silicona, que son resistentes a altas y bajas temperaturas, antienvejecimiento y tienen un buen rendimiento de sellado.Para evitar la condensación o la congelación en el marco de la puerta y el borde de la puerta durante el ensayo a baja temperatura, el marco de la puerta y el borde de la puerta están equipados con un dispositivo eléctrico de descongelación y un dispositivo a prueba de explosiones.
Manija de la puerta	Adopta una estructura de tipo pull y una apertura de potencia de palanca, el interruptor es conveniente, fácil y hermoso.
Ventana de observación	Hay un tamaño: 40 × 33 cm (ancho × alto) película de resistencia hueca de calentamiento y ventana de observación antifrojo en la puerta de la caja.
Luz de linterna	La ventana de observación está equipada con una fuente de luz de observación controlada de larga duración, que puede encenderse y apagarse directamente manualmente y tiene una función de apagado automático con retraso.
Agujas de plomo de ensayo	En el lado derecho o izquierdo de la caja hay un agujero de φ100 mm, cada agujero está equipado con un tapón especial de goma espuma.La posición específica del agujero se puede diseñar de acuerdo con las necesidades reales del usuario.
Dispositivo de drenaje en la parte inferior del estudio	El agua condensada procedente de la cámara ambiental no debe filtrarse a la mesa de vibración electromagnética.Hay fregaderos y agujeros de drenaje en la parte inferior de la caja para garantizar un drenaje suave y todo el agua puede ser drenado.
Instalaciones de puertas	Para garantizar la estabilidad de la puerta de la cámara de ensayo durante el transporte y la manipulación, se dispone especialmente de un dispositivo de fijación de la puerta.
Dispositivo de equilibrio de presión de aire	En la parte superior de la sala de trabajo hay un dispositivo de equilibrio de la presión del aire para equilibrar las fluctuaciones de la presión del aire interior causadas por las vibraciones.

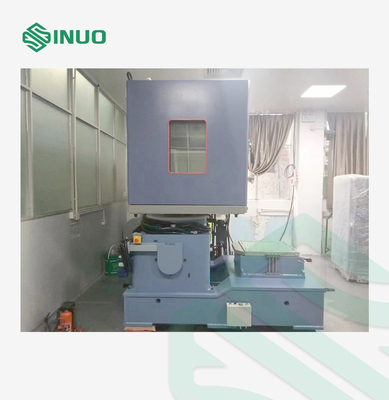

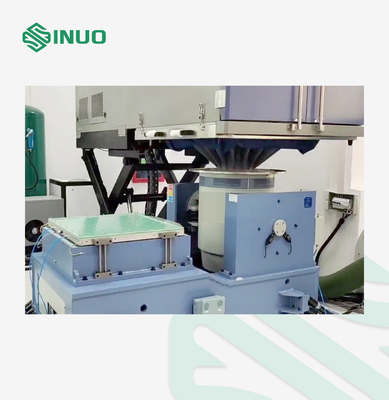

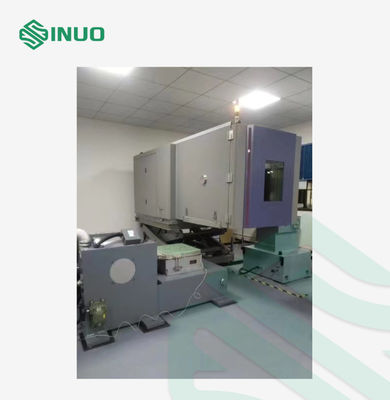

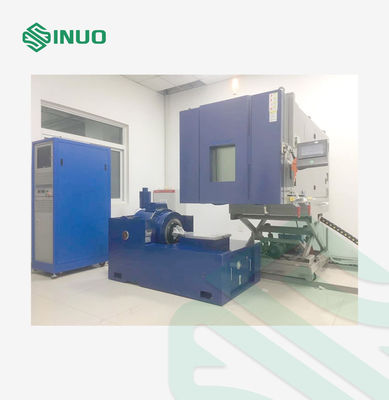

Cómo cooperar con una mesa vibratoria	Hay tres placas móviles de suelo en el estudio, equipadas con una placa ciega y una tabla de interfaz de vibración vertical y horizontal;
	Placa ciega: se utiliza para ensayos separados de temperatura y humedad;
	Las placas de interfaz verticales y horizontales se utilizan para ensayos de vibración integrales en la dirección vertical u horizontal de la tabla de vibración y pueden utilizarse con la tabla adicional de vibración.La membrana suave de goma de silicona está suavemente conectada a la mesa de vibración, que puede aislar las vibraciones y tiene funciones de sellado e aislamiento térmico;
Método de movimiento (plataforma de elevación)	La tabla de vibraciones está fija y la cámara de ensayo está equipada con una plataforma de elevación hidráulica o con ruedas móviles (movidas eléctricamente).A través del movimiento izquierdo y derecho y levantamiento hacia arriba y hacia abajo de la cámara de ensayo, puede conectarse con precisión a la mesa vertical, plataforma horizontal o posición inactiva de la mesa de vibración. conectar.
Sistema de aire acondicionado
Método de control	Circulación forzada de aire y regulación equilibrada de la temperatura.
Dispositivo de circulación de aire	Utiliza múltiples ventiladores centrífugos accionados por motores externos de eje largo.
Método de calentamiento	Calificador de cable de calefacción eléctrica de aleación de níquel y cromo, ajuste PID, actuador: relé de estado sólido.
Método de enfriamiento por aire	Evaporador hidrófilo de tipo aleta.
Características de humedad y antigoteo

Características del conducto de aire

Sistema de refrigeración
Compresores de refrigeración	Un conjunto de unidades de refrigeración en cascada de baja temperatura compuesto por 2 compresores
Accesorios principales para baja temperatura	1. válvula de solenoide: "Danfoss" 2. válvula de frenado manual: "Danfoss" 3- Filtro: "Danfoss" 4Sensor de presión: empresa conjunta chino-alemana "Hongmu" 5. válvula de expansión: "Danfoss" 6Evaporador de condensación de alta eficiencia: "Danfoss" (intercambiador de calor de placa soldada) 7Separador de aceite: "ALCO" 8. tubo amortiguador: americano "Packless"
Condensador	El "Yongqiang" de Taiwán
Evaporador de refrigeración	El evaporador de aletas hidrofílicas "Yongqiang" de Taiwán tiene una eficiencia de intercambio de calor que es un 30% mayor que la de los evaporadores ordinarios.
Proceso de soldadura de llenado de nitrógeno	La tubería de conexión de baja temperatura adopta tuberías de cobre libres de oxígeno de alta calidad, soldadura llena de nitrógeno y procesos de mantenimiento de alta presión y antifugaje para garantizar la calidad de la soldadura.
Tecnología de regulación de la energía de refrigeración (diseño de ahorro de energía)	Método de equilibrio de temperatura: se adopta la tecnología de equilibrio estático, es decir, el método de equilibrio de "sin calentamiento durante el enfriamiento" y "sin enfriamiento durante el calentamiento".Se diferencia de la tecnología tradicional de "equilibrio dinámico de frío y calor" de la refrigeración de alta potencia contra la calefacción de alta potenciaAdopta la tecnología de ajuste de energía de refrigeración ON-OFF, es decir, el controlador central controla la capacidad de refrigeración de acuerdo con diferentes puntos de temperatura (es decir,la tecnología de "equilibrio estático" de refrigeración sin calefacción, calefacción sin refrigeración), de modo que el equipo funcione siempre a un nivel de consumo relativamente bajo.
Método de enfriamiento	Refrigerador por agua (equipado con enfriador), dimensiones exteriores: L270W115H200CM
Agentes de refrigeración	El uso de refrigerantes respetuosos con el medio ambiente R404A y R23
Características del sistema de refrigeración	①Utilizando la tecnología de equilibrio estático más avanzada, el sistema de control controla el caudal de refrigerante en el rango de 0 a 100%.la capacidad de refrigeración se ajusta automáticamente para lograr un ahorro de energía; ②La válvula de derivación de escape de marca importada se utiliza para controlar automáticamente la presión de succión del compresor, como la empresa estadounidense Sporlan (o danesa Danfoss),y la válvula de expansión térmica danesa Danfoss se utiliza para ajustar automáticamente la temperatura de succión del compresor para garantizar que el compresor funcione dentro del rango completo- Estable y confiable; ③. utilizar válvulas de regulación de presión de condensación importadas para evitar que la presión de escape del compresor de baja temperatura sea demasiado alta, como por ejemplo: Dinamarca Danfoss ④.Utilizar el calentador de la carcasa del compresor para reducir la solubilidad mutua del refrigerante y el aceite lubricante dentro del compresor para proteger la seguridad del compresor y garantizar un funcionamiento confiable; ⑤Un intercambiador de calor de placa soldada de acero inoxidable se utiliza como condensador evaporativo del sistema de refrigeración en cascada, con una pequeña diferencia de temperatura de transferencia de calor,alta eficiencia de transferencia de calor y aspecto compacto; ⑥Para evitar que el agua descongelada en el compresor fluya libremente, se instala una bandeja de recogida de agua en la parte inferior del compresor, que se recoge y descarga centralmente. ⑦Todas las tuberías de refrigeración están soldadas con nitrógeno para evitar la formación de escamas de óxido dentro de las tuberías de cobre durante la soldadura.
Sistema de absorción de golpes y reducción del ruido	Adopta múltiples diseños de absorción de golpes y reducción del ruido para reducir eficazmente el ruido causado por las vibraciones y la deformación y fuga causada por las vibraciones en el producto: A. Se utilizan muelles y almohadillas de caucho importados debajo del compresor para la doble absorción de golpes, lo que reduce efectivamente la vibración del compresor y la resonancia del compresor en cascada; B. Instalar un algodón resistente al fuego y absorbente del sonido en el interior de la caja exterior para reducir aún más el ruido. C. Los tubos de cobre del sistema de refrigeración adoptan un diseño de arco y tubos absorbentes de golpes para evitar eficazmente que la vibración del compresor deforme y escape los tubos de refrigeración.
El recinto de la unidad está cubierto con algodón absorbente del sonido.los deflectores de sonido con algodón absorbente de sonido a base de aceite se instalan en la entrada y salida de aire para reducir la transmisión de ondas sonoras en el interior a través de los orificios de ventilación. B. Las mangueras y las tuberías de proceso de compresores amortiguadoras con diámetros de pinzas de tubos de nylon inferiores a 10 mm adoptan curvas amortiguadoras y fijación remota para evitar la resonancia; absorción de choques por unidad: C. En la parte inferior de la unidad de refrigeración se instala un amortiguador de resorte especial para reducir la transmisión de las vibraciones del compresor a través de la base sólida y el suelo. D. El algodón de aislamiento térmico desempeña un doble papel en el aislamiento y la estanqueidad al aire de la unión de expansión no metálica de la máquina (cámara de ensayo de choque caliente y frío).Está compuesto de tela de fibra de vidrioLa longitud y la anchura de este tejido es consistente con la piel exterior, con buena extensibilidad y resistencia a la tracción. E. Reducción del ruido y reducción de las vibraciones: el tejido de fibra y el cuerpo térmico aislante de algodón tienen las funciones de absorción del sonido y aislamiento de las vibraciones.que puede reducir eficazmente el ruido y la vibración de las calderas, ventiladores y otros sistemas.
Sistema de humidificación/deshumidificación/abastecimiento de agua
Método de humidificación	Humidificación eléctrica por vapor (calentador blindado de acero inoxidable); relais de estado sólido sin contacto del actuador SSR.
Método de medición de la humedad	Sensor de humedad electrónico de alta precisión integrado finlandés "Vaisala" importado (Más rendimiento estable, alta precisión y fuerte función libre de mantenimiento)
Controlador de nivel de agua	Adopte el interruptor de flotación electrónico de nivel líquido "Fanyi" de Taiwán.
Método de suministro de agua de humidificación	Sistema dinámico de suministro de agua en tiempo real: principalmente compuesto por un tanque de fuente de agua, una bomba de agua, una válvula de solenoide, un humidificador, un controlador de nivel de agua, una manguera de conexión, etc.
Sistema automático de suministro de agua	La elevación de la bomba de agua + el sistema automático de adición de agua (no equipado con una máquina de agua pura) pueden lograr el propósito de un funcionamiento sin supervisión bajo alta temperatura y alta humedad durante mucho tiempo.
Bomba de agua	Se utiliza para proporcionar un suministro dinámico de agua en tiempo real al humidificador para satisfacer las necesidades de humidificación y mantener la humedad en la caja;
Dispositivo de equilibrio de presión	Las cámaras de ensayo de nuestra empresa están equipadas con dispositivos de equilibrio de presión para mantener la presión dentro y fuera de la cámara básicamente igual para garantizar la precisión y estabilidad de la humedad.
Sistema de deshumidificación	Deshumidificación por método de condensación: se instala en la caja un evaporador de deshumidificación.para que el vapor de agua en el aire de la sala de trabajo se condense en agua en el evaporador deshumidificador y se descarga fuera de la caja, reduciendo la humedad relativa de la sala de trabajo.
Agua de humidificación	El agua desionizada o destilada está equipada con un dispositivo de almacenamiento de agua de gran capacidad para garantizar el agua de humidificación a largo plazo, y se puede lograr la adición automática de agua.
Sistema de control eléctrico
Método de medición de temperatura y humedad	La recolección de temperatura utiliza resistencias de platino blindadas Pt100 de alta precisión de clase A; Humedad: sensor electrónico de humedad de alta precisión (rendimiento más estable, alta precisión y función extremadamente libre de mantenimiento)
Control de la presión de refrigeración	La cámara de ensayo estará equipada con un sensor de presión para detectar las condiciones de trabajo del compresor para detectar la presión dinámica en tiempo real durante el funcionamiento del compresor.Usando el software especial de nuestra empresa y excelentes principios de trabajo, el compresor está siempre en buenas condiciones de funcionamiento, lo que puede mejorar en gran medida la fiabilidad del sistema de refrigeración y prolongar la vida útil de sus componentes principales (como los compresores).,En el caso de las válvulas de solenoide, etc.); al mismo tiempo, también se puede comprobar la presión estática del sistema de refrigeración para facilitar a los ingenieros profesionales el mantenimiento del equipo.
Regulador de temperatura y humedad	Usando Xinbao: 7 pulgadas (resolución 800×480) TFT chino color LCD toque interfaz hombre-máquina y de alta performance controlador programable (PLC) de la compañía "Omron", que puede directamente entrada, pantalla,y temperatura de control, y está equipado con el software especial de nuestra empresa para la cámara de prueba, el sistema de control adopta el modo de diálogo hombre-máquina; tiene un diseño automático, inteligente y humanizado.El sistema de control adopta un método de control de entrada de dos canales y de salida de dos canales para controlar la temperatura y la humedad respectivamente.Puede mostrar y establecer los parámetros de prueba, las curvas de programación, el tiempo de trabajo y el estado de trabajo de los calentadores, humidificadores, unidades de refrigeración y ventiladores.
	También tiene las funciones de funcionamiento automático de los programas de ensayo y autoajuste de los parámetros PID; puede combinar automáticamente el sistema de calefacción, sistema de humidificación / deshumidificación,sistema de refrigeración, ventilador de circulación, alarma de sobre temperatura y otros subsistemas para garantizar la alta calidad de control de todo el sistema de control de temperatura/humedad. .
Principalmente trabaja en aparatos eléctricos	1. Contactor de CA: "ABB" 2El interruptor de circuito: "ABB" 3- Relé térmico: "ABB" 4- Relay pequeño: "Omron" 5. Relay de estado sólido: Taiwan Shiyan
Interfaz de diálogo hombre-computadora	Interfaz humano-máquina táctil de color y controlador programable de alto rendimiento (PLC).Introducción de contraseñas diferentes tiene diferentes permisos de operación para evitar el cierre debido al contacto humano.
Método de muestra	Display de cristal líquido en color LCD, control táctil.
Precisión de visualización	Temperatura 0,1°C, tiempo 1min, humedad 0,1%RH
Capacidad de almacenamiento de programas	(1) Hasta 127 programas, tiempo de ejecución muy largo (2) 999 horas por segmento, máximo 32.000 ciclos (3) Cada comando se puede utilizar 9999 veces. Tiempo: 0 ¢ 99 horas y 59 minutos La curva gráfica se puede mostrar en tiempo real cuando se ejecuta el programa. El contenido que se muestra es: ajuste de temperatura (SV) valor real (PV), ciclo de ejecución del programa,Función de ejecución de curva de programa, tiempo de operación del segmento, tiempo de número del segmento, tiempo de operación, tiempo restante, estado de fallo y tiempo de falla, con funciones de salto de archivo y retención durante la ejecución del programa;
Cómo funciona el sistema	Modo de ejecución del programa, modo de ejecución constante
Muestra de datos	El equipo tiene una pantalla de año, mes, día y hora, el tiempo total de funcionamiento del equipo, el tiempo de funcionamiento de los segmentos del programa y la pantalla de temperatura del agua de enfriamiento.
Detalles del accidente	Mostrar el estado de la falla y el análisis de las posibles causas.
Información periódica sobre el mantenimiento	Las listas de artículos de mantenimiento diario y de mantenimiento periódico aparecen regularmente para recordar y guiar a los operadores a realizar el mantenimiento regular del equipo.
Función de control	Funciones de protección de la temperatura límite superior e inferior (dispositivos de alarma acústica y visual), el sistema de control también tiene funciones de autodetección y autodiagnóstico, visualización automática de fallos y alarma;Funciones automáticas de encendido y frenado; función de autodiagnóstico, con múltiples modos de recuperación de apagado.
Monitoreo a distancia	La interfaz USB incorporada puede descargar curvas históricas y datos históricos - puede reemplazar el registrador y soportar RS485, LAN (puerto de red),GPRS (teléfono móvil) y otros métodos de comunicación (norma RS232 o USB) para facilitar el monitoreo remoto y la recopilación de datosPuede realizar la gestión de comunicación remota entre el instrumento de control central y el ordenador.el funcionamiento del equipo y los parámetros tales como la temperatura y la humedad pueden monitorearse continuamente a través del ordenador. (Se pueden conectar en línea un máximo de 32 dispositivos). Función USB: USB2.0, puede grabar y descargar los datos del funcionamiento del ensayo, equipado con una unidad flash USB (capacidad 4G)
Función de comunicación	(1) Gran espacio de almacenamiento, 3 meses de datos pueden ser guardados cuando se enciende las 24 horas del día (2) El tamaño de muestreo es de 1M, que puede reemplazar el almacenamiento informático La interfaz USB incorporada puede descargar curvas históricas y datos históricos - puede reemplazar el registrador y soportar RS485, LAN (puerto de red),GPRS (teléfono móvil) y otros métodos de comunicación para facilitar el seguimiento remoto y la recogida de datos. Función USB: USB2.0, puede grabar y descargar los datos del funcionamiento del ensayo, equipado con una unidad flash USB (capacidad 4G)
Luz de indicación de funcionamiento del equipo	En la parte superior del gabinete de control eléctrico se instala una alarma de sonido y luz de tres colores, que puede mostrar los tres estados de funcionamiento, parada y alarma del equipo.
Condiciones de uso del equipo
Agua de humidificación	Se utilizará agua pura, agua destilada, agua desionizada, resistividad ≥ 500Ω.m.
Válvulas	AC 380V±10%, 50 Hz, alambre de tierra y de cuatro alambres trifásicos
Potencia instalada	126 kW, incluido el refrigerador 28 kW
Temperatura ambiente	5°35°C
Humedad del ambiente	< 85%R.H ((25°C)
Presión atmosférica	86 ∼ 106 Kpa
Requisitos para el lugar	El equipo debe colocarse horizontalmente en una sala de ensayo bien ventilada, con suficiente espacio a su alrededor para su funcionamiento y mantenimiento; lo mejor es tener un desagüe de suelo de drenaje cerca de la caja de ensayo.
Dimensiones del diseño de la instalación	A:≥ 2000 m; B:≥ 1500 mm; C:≥ 800 m; D:≥ 800 mm; E:≥ 500 mm

Condiciones ambientales	No hay vibraciones fuertes, no hay interferencias fuertes del campo electromagnético, no hay una alta concentración de polvo y sustancias corrosivas alrededor del sitio del equipo,y sin luz solar directa ni radiación directa de otras fuentes de calor.
