Sitio de prueba ambiental del tiempo de la cámara de la simulación de la lluvia de encargo para los vehículos eléctricos

Sitio de prueba adaptable de la simulación del ambiente de la lluvia para los vehículos eléctricos

Descripción del producto

1. Propósito del sistema

1,1 el propósito de prueba de este sistema de prueba es principalmente probar el producto bajo condición de la lluvia, la capacidad del producto de prevenir la penetración del agua de lluvia y del funcionamiento impermeable durante o después de la lluvia.

1,2 para comprobar si el montaje del cuerpo del vehículo, de las puertas, de las ventanas y del techo corredizo es normal, si el funcionamiento de aislamiento es confiable, y si el método de la instalación está correcto

1,3 este sistema de prueba se utiliza principalmente para el funcionamiento de aislamiento impermeable de diversos tipos de vehículos de pasajeros, de furgonetas, de etc.

2. Estándares aplicados

Límite y método de prueba de funcionamiento de la prueba de la lluvia de QC/T 476-2007 para el autobús

Condiciones técnicas y métodos de prueba de QC/T 450-2010 para los vehículos aislados y los vehículos refrigerados

QC/T 453-2009 Van Transporter

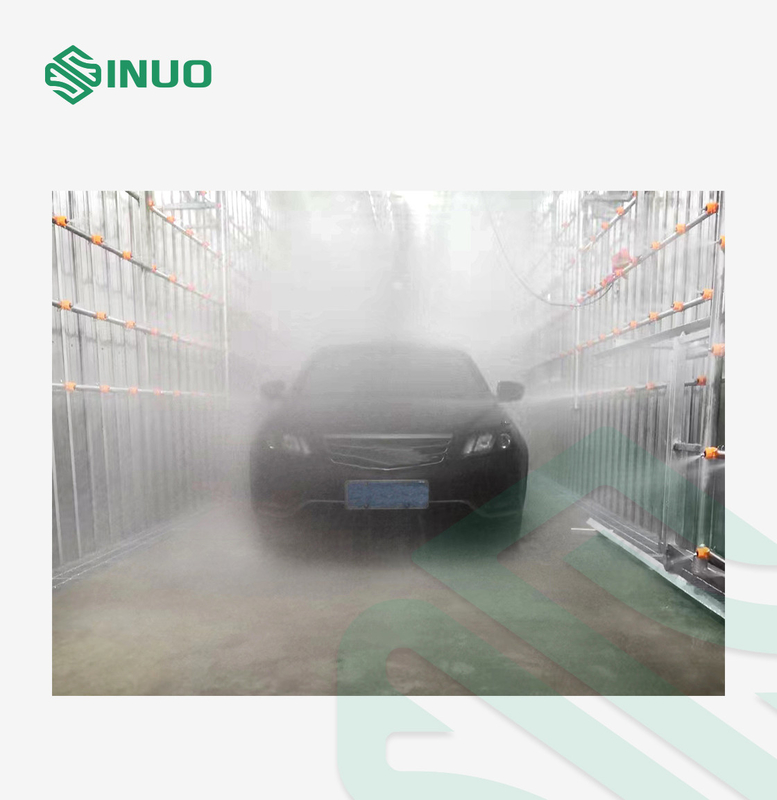

La prueba de la lluvia se realiza en un cuarto especial de la lluvia. La intensidad de precipitación es 5-12mm/min, y la dirección está en ángulo de 0-45 grados de la vertical.

3. Parámetro diseñado

3.1. Función de sistema: Se utiliza para la prueba de la lluvia del funcionamiento del lacre del vehículo. Apropíese a las dimensiones del vehículo

3.2. Intensidad de la lluvia: la media de la parte delantera es 7-12±1mm/min, y la media de los dos lados, superior, más bajo y posterior es 5-8±1mm/min. La intensidad de la lluvia de cada parte se puede ajustar manualmente y exhibir en el panel de control.

3.3. Fuente de alimentación: CA el 380V±5% de cinco cables trifásico 50Hz

3.4. Presión de la inyección de la boca: 275kPa±10kPa

3.5. Indicador de presión: Instale un indicador de presión en el mercado de la bomba de agua, presión: 0~0.5MPa.

3.6. Flujómetro: Un flujómetro está instalado detrás de la válvula de regulación del flujo del mercado de la bomba de agua, el flujo total: 0~150m3/h, y seis sistemas de flujómetros electromágneticos se añaden a los tubos de la rama para exhibir el flujo de cada superficie.

3.7. Llover tiempo: 1~60min.

3.8. La dimensión externa del soporte del espray del cuarto de prueba de la lluvia (altura del × de la anchura del × de la longitud): cerca de ~11000 × 4500m m del × 4000.

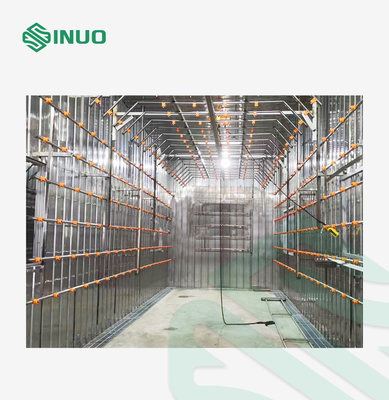

3.9. El marco del cuarto de prueba de la lluvia adopta el autocinema y el diseño reverso-hacia fuera del cuerpo del sistema de tipos, dejando un agujero de la puerta para que los vehículos entren y salgan, pero no se instala ninguna puerta. El tamaño del cuerpo del sistema se diseña según un coche de bomberos de 6 metros, y el marco se hace del tubo cuadrado galvanizado en baño caliente. La pared interna de la pared se hace del acero inoxidable 304, el grueso es 0.426m m, la pared externa se hace de la placa de acero del color blanco grisáceo, el grueso es 0.426m m, los lados izquierdos y derechos de la pared se añaden con dos ventanas panorámicas de 1800*1200m m por cada uno, y el marco se hace del tubo cuadrado galvanizado en baño caliente como marco de la ayuda.

Introducción de características de la estructura

4. Requisitos de la estructura

4.1. De acuerdo con los principios de confiabilidad avanzada, la economía y el sentido práctico, consideran completamente las características del producto, adoptan activamente tecnología avanzada y madura y el equipo, mejorar la capacidad de la detección del sello de agua del objeto, hacer que este índice cumple los requisitos técnicos especificados, y aumentan la adaptabilidad de la comprobación del producto. Al mismo tiempo, también tenemos en cuenta la proximidad del mantenimiento y la conveniencia del equipo.

4.2. Nuestro diseño alcanza una disposición razonable, logística lisa, y presta la atención a las medidas ahorros de energía el equipo y el uso racional de la energía.

4.3. Este sistema de prueba aplica las políticas nacionales y las regulaciones sobre la protección del medio ambiente, la seguridad y sanidad de trabajo, y el proyecto entero cumplen los estándares de emisión nacionales y los estándares de la higiene industrial.

4.4. La selección de equipo y de materiales es principalmente nacional, para alcanzar el propósito de ser económica, razonable, confiable y avanzada.

4.5. Requisitos principales de la disposición:

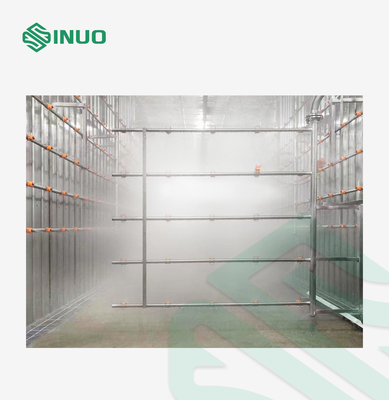

Puede ser adaptado a los diversos modelos. El top de la estructura del tubo del espray se puede ajustar hacia arriba y hacia abajo, se fija el frente izquierdo y derecho, y la parte posterior es un tipo de la traducción del tirón. El cuarto todo de los tubos del espray y de los tubos de agua bajo la lluvia se hace del acero inoxidable. Puede asegurarse de que toda clase de vehículos puedan conducir con él solo.

Para estos nueve ángulos oblicuos, según el estándar convencional de la prueba, la prueba paralela de la lluvia del ángulo es más que 3H, y los ángulos restantes se rocían generalmente por 10 minutos, y cada estado se repite 5 veces. Esto se puede fijar por el programa (la época de rociadura del agua de cada estado y el número de ciclos de rociadura del agua en cada estado). En la pantalla táctil, los programas de prueba de cada empresa pueden también ser corregidos y ser ahorrados, para poder llamar la prueba la vez próxima.

5. Descripción, funcionamiento y parámetros de sistema

5,1 dispositivo de la ducha de lluvia

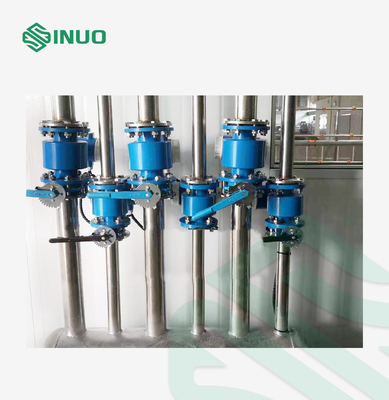

El dispositivo de la ducha de lluvia incluye principalmente: bomba de agua, válvula de regulación automática de la presión, indicador de presión de agua (o sensor de la presión de agua), tubería principal, tubería de la rama, flujómetro electromágnetico, sensor de la presión, válvula de regulación del flujo, estante de la boca, de tubo de la boca, sistema móvil del estante de tubo de la boca, sistema de control electrónico, etc.

5.1.1 la intensidad media de la lluvia en el frente del cuerpo del vehículo es (12±1) mm/min, y la intensidad media de la lluvia en el lado, la parte posterior, el top y la parte inferior del cuerpo del vehículo es (8±1) mm/min. La intensidad de la lluvia puede ser ajustada ajustando la válvula.

5.1.2 el ajuste de la presión del abastecimiento de agua de la bomba de agua necesita asegurarse de que la presión del mercado del agua de la boca sea 150kPa±10kPa. El número de bombas configuradas, de cabeza, de flujo y de diámetro del tubo debe cumplir los requisitos del sistema. Cada superficie del espray debe cubrir los modelos con bajo la lluvia la prueba implicada las dimensiones más grandes, así como las diversas partes examinadas de diversos modelos, y de la longitud de las secciones del frente, medias y posteriores de la ducha de lluvia para adaptarse a los cambios de forma y tamaño del vehículo.

5.1.3 el dispositivo de la ducha de lluvia debe asegurarse de que el agua esté rociada en el vehículo de las direcciones del frente, posteriores, inferiores, laterales y superiores para evitar las esquinas muertas del espray de agua, y se asegure de que la presión y el flujo del espray de agua corresponden a cada pieza del vehículo para cumplir los estándares: Requisitos de QC/T 476-2007.

5.1.4 la estructura del marco de la tubería de la ducha de lluvia es simple y hermosa mientras que asegura antioxidante y a prueba de choques.

5,2 sistema de rociadores

Material de la tubería: El tubo principal adopta la tubería de acero inoxidable, el tubo de la rama adopta la tubería de acero inoxidable, la válvula de control adopta la válvula de mariposa, y la tubería se equipa del indicador de presión y del metro de flujo. Asegúrese de que el equipo actúe normalmente. Los tubos de la rama se arreglan uniformemente para asegurar incluso la ducha de la precipitación bajo la lluvia.

5,3 equipo de la lluvia

Se compone principalmente de la bomba de agua y su motor impulsor, válvula de regulación de la presión, válvula de válvula reguladora, válvula de cierre, indicador de presión, flujómetro, accesorios de la tubería del agua, boca, depósito, soporte y dispositivo de regulación de la impulsión del marco de la boca.

5.3.1 el indicador de presión de A se requiere en el mercado del agua de la bomba para exhibir la presión del abastecimiento de agua del sistema.

5.3.2 el metro de flujo de A está instalado para poder agarrar el abastecimiento de agua en cualquier momento.

5.3.3 la válvula de regulación de la presión de A está instalada en el sistema aflautado para ajustar y para controlar el flujo y la presión.

5.3.4 arregle las válvulas manuales en la tubería principal y la tubería de la rama para controlar independientemente la detección de la pared delantera, de la pared lateral, de cubierta superior y de pared trasera, para abrir o cerrar cierto montaje del espray.

5.3.5 el diseño del tubo del espray debe asegurarse de que sea fácil instalar, reparar y mantener. Todos los tubos del espray se diseñan en un de forma fija, y las bocas están en una forma que pueda ser substituida rápidamente (el material de la boca es 304 de acero inoxidables, y la abrazadera es polipropileno).

5.3.6 consideramos la conveniencia del reemplazo de la boca y del bloqueo de vaciamiento, así que el diseño es fácil de mantener y de reparar.

5.3.7 el abastecimiento de agua de la bomba se requiere para ser dividido en seis ramas a través de la tubería, que se suministran respectivamente a la pared delantera, a la pared posterior, a la cubierta superior, a la pared izquierda y al montaje correcto del espray de agua de la pared. Y una rama como tubo de desagüe (usado al limpiar y cambiando el agua).

5.3.8 hay una válvula de desagüe manual para asegurarse de que no hay agua en la red del tubo después de que el sistema sea cerrado, es decir, el agua en la red del tubo se puede descargar totalmente y se puede descargar en el sistema de tratamiento de aguas

5,6 dispositivo de filtración

Un Y-tipo filtro se añade en el mercado del agua del tanque de agua, así que el proyecto no utiliza ninguna agua en circulación, la fuente del agua del grifo, ningunas aguas residuales y el agua fangosa, y se recomienda para no utilizar un dispositivo del filtro de la dos-capa.

5,7 parámetros de la bomba

5.7.1 las bombas centralmente se arreglan en la casa de bomba, el montaje de la bomba se proporciona la vibración que humedece los dispositivos, y la fundación es 100m m más alto que la tierra;

5.7.2 bomba de agua centrífuga del abastecimiento de agua: Shangai Kaiquan

5.7.3 bomba de agua: flujo Q: 120m3/h, cabeza H: 50 M, poder: 11 kilovatios, cantidad: 1 para el uso y 1 para la copia de seguridad (estándar industrial)

5.7.4 bomba de aguas residuales: 2.2KW, bomba de aguas residuales doble-dimensional, 18M2/H, cantidad: 1 sistema

5,8 sistema de control mecánico

5.8.1 la gama del espray se puede fijar por el regulador. El espray superior puede ser hacia arriba y hacia abajo ajustado debido a la diferencia grande en altura del vehículo. El nivel impermeable del motor alcanza IP55. La longitud de los tubos del espray superior y lateral es cerca de 8500m m.

5.8.2 sistema de elevación del mecanismo

5.8.2.1 hacia arriba y hacia abajo el movimiento de la estructura de elevación superior es cerca de 1200m m, y se adopta la estructura eléctrica del alzamiento: el reductor, el alambre de acero, el motor cónico, y el scissor-tipo brazos mecánicos están instalados respectivamente en ambos lados para conectar con el marco de acero de la casa, como guía al levantar hacia arriba y hacia abajo.

Reductor de 5.8.2.2: Adopta el mecanismo de transmisión helicoidal del engranaje de fijo-AXIS, y los engranajes y los ejes de engranaje se hacen del acero de aleación con el tratamiento térmico. Equipado de un interruptor de límite para evitar que el mecanismo de elevación caiga incontrolable.

Cuerda de alambre de acero de 5.8.2.3: Es un tipo de cuerda de alambre de elevación, que asegura durabilidad. Motor cónico: El motor de levantamiento adopta un rotor cónico del esfuerzo de torsión dinámico grande para romper el motor asincrónico, y no se requiere ningún freno externo.

Tonelaje de elevación de 5.8.2.4: sobre 2T
