Cámara ambiental transitable de temperatura y humedad: características, aplicaciones y guía de selección

La cámara ambiental transitable de temperatura y humedad está diseñada para probar sistemas completos o componentes grandes en diversas condiciones, como baja temperatura, alta temperatura, fluctuaciones de temperatura, calor constante y calor húmedo alternativo. También conocida como "sala de temperatura y humedad constantes", se puede personalizar en tamaño y funcionalidad según los requisitos del usuario. Su diseño modular, apariencia elegante y sistema avanzado de flujo de aire lo hacen adaptable a diversas necesidades de prueba. Equipada con una pantalla táctil y un controlador PLC, esta cámara es una solución de alta tecnología para una simulación ambiental precisa.

Este artículo explora los principios de funcionamiento, los campos de aplicación, las características técnicas, los criterios de selección clave y las especificaciones de la cámara de temperatura y humedad transitable, ofreciendo a los lectores una comprensión integral de este sofisticado producto.

último caso de la compañía sobre Paseo en cámara de la prueba ambiental 0

último caso de la compañía sobre Paseo en cámara de la prueba ambiental 1

1. Principio de funcionamiento

La cámara integra sistemas avanzados de refrigeración, calefacción, humidificación, deshumidificación y circulación de aire para lograr un control preciso de la temperatura y la humedad. Su interior utiliza aislamiento multicapa e intercambiadores de calor de alta eficiencia para garantizar un ambiente estable y uniforme. El sistema de control, impulsado por un microprocesador o PLC y sensores de alta precisión, monitorea y ajusta continuamente los parámetros ambientales en tiempo real para mantener valores preestablecidos con una estabilidad excepcional durante operaciones prolongadas.

último caso de la compañía sobre Paseo en cámara de la prueba ambiental 2

2. Campos de aplicación

La cámara de acceso se usa ampliamente en industrias que requieren simulación ambiental, que incluyen:

Aeroespacial:Prueba del rendimiento de materiales y componentes electrónicos en condiciones variables de temperatura y humedad.
Electrónica automotriz:Simulación de condiciones climáticas extremas para evaluar la durabilidad y fiabilidad de piezas de automoción.
Biomédica y Farmacéutica:Garantizar la estabilidad y seguridad del producto en condiciones ambientales controladas.
Conservación de Alimentos y Agricultura:Estudio de las condiciones de almacenamiento e investigación agrícola.
Pruebas de Materiales de Construcción:Evaluación de la durabilidad y desempeño de materiales de construcción bajo diferentes factores ambientales.

último caso de la compañía sobre Paseo en cámara de la prueba ambiental 3

3. Características técnicas

Diseño de gran capacidad:Con un interior espacioso, la cámara puede acomodar múltiples muestras o equipos grandes, lo que mejora significativamente la eficiencia de las pruebas.
Control de alta precisión:Los algoritmos y sensores avanzados garantizan un control preciso de la temperatura y la humedad para cumplir con los requisitos de pruebas de alta precisión.
Programación de múltiples etapas:Admite programación de múltiples segmentos, lo que permite a los usuarios preestablecer múltiples fases de prueba para flujos de trabajo de prueba totalmente automatizados.
Características de seguridad:Equipado con múltiples mecanismos de seguridad, incluida protección contra sobrecalentamiento, memoria de falla de energía y protección contra fugas, lo que garantiza un funcionamiento confiable y seguro.
Ecológico y energéticamente eficiente:Incorpora componentes de refrigeración y calefacción de alta eficiencia con diseños que ahorran energía, lo que reduce el consumo de energía y se alinea con los estándares ambientales modernos.

4. Criterios clave de selección

Al seleccionar una cámara de temperatura y humedad transitable, considere los siguientes factores:

Requisitos de prueba:Defina sus objetivos de prueba, tipos y tamaños de muestras y condiciones ambientales requeridas para elegir el modelo y las especificaciones apropiados.
Precisión de control:Asegúrese de que la cámara cumpla con los niveles de precisión requeridos para sus pruebas.
Soporte de marca y posventa:Opte por una marca de renombre para garantizar la calidad del producto y un servicio postventa confiable.
Rentabilidad:Equilibre el precio de compra, los costos operativos y los beneficios a largo plazo para seleccionar un producto con el mejor valor.

5. Parámetros técnicos

Capacidad	Tamaño de la cámara interior (WHD)	Rango de temperatura	Especificación/modelo
8m³	200020002000 (milímetros)	-40°C ~+150°C	SN886-8-(-40°C)
		-50 ℃ ~ + 120 ℃	SN886-8-(-50°C)
		-60°C ~+150°C	SN886-8-(-60°C)
		-70°C ~+150°C	SN886-8-(-70 °C)
16m³	400020002000 (mm)	-40°C ~+150°C	SN886-16-(-40°C)
		-50 ℃ ~ + 120 ℃	SN886-16-(-50°C)
		-60°C ~+150°C	SN886-16-(-60°C)
		-70°C ~+150°C	SN886-16-(-70°C)
24m³	400020003000 (mm)	-40°C ~+150°C	SN886-24-(-40°C)
		-50 ℃ ~ + 120 ℃	SN886-24-(-50°C)
		-60°C ~+150°C	SN886-24-(-60°C)
		-70°C ~+150°C	SN886-24-(-70°C)
30m³	500020003000 (mm)	-40°C ~+150°C	SN886-30-(-40°C)
		-50 ℃ ~ + 120 ℃	SN886-30-(-50°C)
		-60°C ~+150°C	SN886-30-(-60°C)
		-70°C ~+150°C	SN886-30-(-70 °C)

1. Limitación de la muestra	Esta cámara de pruebas prohíbe: Pruebas o almacenamiento de muestras de sustancias inflamables, explosivas y volátiles. Pruebas o almacenamiento de muestras de sustancias corrosivas. Pruebas o almacenamiento de muestras biológicas. Pruebas o almacenamiento de muestras de fuentes de emisiones electromagnéticas fuertes Pruebas o almacenamiento de muestras de materiales radiactivos. Prueba o almacenamiento de muestras de sustancias altamente tóxicas. Pruebas o almacenamiento de muestras que pueden producir materiales inflamables, explosivos, volátiles, altamente tóxicos, corrosivos y radiactivos durante las pruebas o almacenamiento.
2. Volumen, tamaño y peso
2.1 Volumen de contenido nominal	6M³
2.2 Tamaño de la cámara interior	Profundidad (2000) mm × An (1500) mm × Al (2000) mm
2.3 Dimensiones exteriores	Aprox. Fondo (3750) mm × Ancho (2120) mm × Alto (2450) mm
2.4 Peso	Aprox. 1500KG
3. Rendimiento
3.1 Rango de temperatura	Rango de temperatura: -50 ℃ ~ +120 ℃

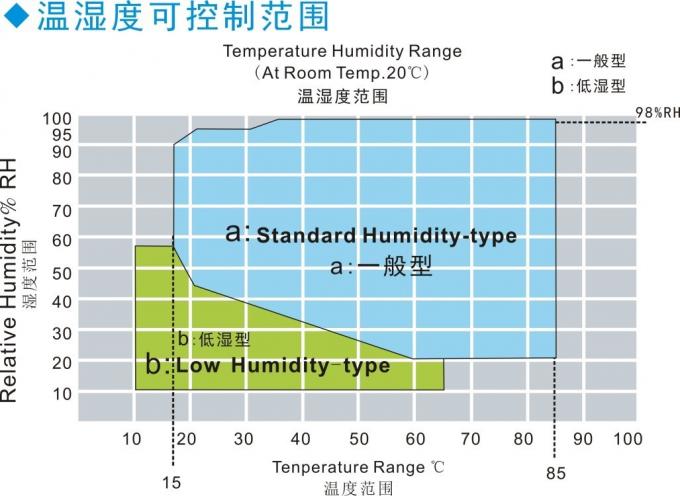

3.2 Rango de humedad	(20 ～ 98)% RH (consulte la tabla de rangos controlables de temperatura y humedad, sin carga activa de humedad y calor) Tabla de rangos controlables de temperatura y humedad.
3.3 Fluctuación de temperatura	≤±0,5 ℃ (La fluctuación de temperatura es la mitad de la diferencia entre la temperatura máxima medida y la temperatura mínima en el punto central)
3.4 Uniformidad de temperatura	±2.0℃ (La uniformidad de temperatura es la media aritmética de la diferencia entre la temperatura más alta y más baja medida en cada prueba)
3.5 Error de temperatura	±2.0℃
3.6 Tiempo de calentamiento	+20℃～+120℃≤45min (no lineal sin carga)
3.7 Tiempo de enfriamiento	+30℃～-50℃≤75min (sin carga no lineal)
3.8 Error de humedad relativa (Solo calor húmedo)	±3% HR
3.9 Ruido de trabajo	Nivel de sonido≤75dB (Medido en una habitación insonorizada con una temperatura ambiente de 25 ° C y bajo eco; utilizando la ponderación A, se prueba el valor promedio de 8 puntos; cada punto de prueba está a 1 metro de la fuente de ruido y a 1 metro del suelo)
4. Características estructurales
4.1 Materiales	1. Material de la pared exterior: placa de acero laminada en frío, pintura avanzada para hornear en polvo decapado y fosfatado 2.Material de la pared interior: placa de acero inoxidable SUS304# 3. Material aislante de la cámara: espuma rígida de poliuretano + fibra de vidrio.
4.2 Piezas del conducto de aire	Ventilador centrífugo; la salida de aire puede ajustar el volumen de aire, la altura y el volumen de aire de retorno
4.3 Puerta	Puerta con bisagras de doble apertura, adopta una manija de agarre sin reacción, equipada con ventana de observación, lámpara de iluminación, dispositivo de calefacción eléctrica anticondensación del marco de la ventana/puerta, tamaño de apertura de la puerta: (aproximadamente) 1,5 * 2 M
4.4 Ventana de observación	Hay dos ventanas de observación de vidrio templado a prueba de explosiones con película conductora en la puerta (con función anticondensación) 500W×600H (mm)
4.5 ventilador	Ventilador centrífugo de eje largo
4.6 Gradilla de muestras	Dos estantes para bandejas móviles ajustables incorporados de acero inoxidable
4.7 Impulsor	Utilice un impulsor de acero inoxidable importado de Taiwán.
4.8 Calentador	Calentador eléctrico de aleación de níquel-cromo
4.9 Compresor de refrigeración	Compresor Bitzer de Alemania
4.10 Evaporador	Evaporador tipo aleta
4.11 Método de refrigeración	Cascada de compresores mecánicos
4.12 Método de enfriamiento	refrigeración por aire
4.13Instrumento de control de temperatura.	TH1200-A, controlador programable táctil LCD inteligente de 7 pulgadas
4.14 Orificio de plomo	Φ100 mm, 1 pieza, equipado con un tapón de gomaespuma especial (ubicado en el lado izquierdo de la cámara)
5. Sistemas de calefacción, humidificación y refrigeración y sus principios de funcionamiento.
5.1 Sistema de calefacción	Cable calefactor de aleación de níquel-cromo incorporado con tubo calefactor antiseco tipo funda de acero inoxidable
	El calentador eléctrico de calefacción de alta velocidad de acero inoxidable tipo aleta en forma de U se utiliza para calentar
	Sistema completamente independiente, no afecta el circuito de control.
5.2 Sistema de humidificación	Método de humidificación: 1. Método de humidificación con caldera externa desmontable o humidificación con tanque de agua incorporado 2. Humidificador blindado de acero inoxidable 3. Modo de control del humidificador: sin contacto y otros ajustes periódicos del ancho del pulso, SSR (relé de estado sólido) 4. Dispositivo de control del nivel de agua, humidificador, dispositivo anti-quema seca, dispositivo de recolección de sedimentos, ventana de observación del nivel de líquido 5. Potencia del humidificador: 12KW
Sistema de humidificación	Humidificador: 1. Dispositivo de suministro de agua completamente automático o reabastecimiento automático de agua eléctrico tipo botón 2. Interruptor de nivel electrónico de doble nivel de agua de alta y baja temperatura para evitar fallos de funcionamiento 3. Protección contra escasez de agua y quema de aire por exceso de temperatura + protección de nivel de agua ultrabajo + protección de horas extras de suministro de agua para garantizar el funcionamiento seguro del equipo
5.3 Sistema de refrigeración	Método de enfriamiento: enfriamiento por aire
	Compresor de refrigeración: Alemania Bitzercompresor con refrigerante ecológico
	Tubo de cobre refrigerante: tubo de cobre refrigerante tipo K en espiral interior
	Condensador: condensador enfriado por aire tipo aleta en forma de onda
	Evaporador: Evaporador tipo pendiente FIN—TUBE
	Elemento de congelación: válvula solenoide original importada, filtro de secado, etc.
5.4 Características	Las tuberías de todo el sistema se someten a una prueba de detección de fugas de 22 kg.
	El sistema de calefacción y refrigeración es completamente independiente.
	El sistema puede evitar el retorno de aire a alta temperatura y alta presión.
	Todos los programas de acción del sistema de refrigeración están completamente controlados por el controlador del microordenador.

En Sinuo Testing Equipment Co., Limited, ofrecemos cámaras ambientales transitables de última generación que satisfacen una amplia gama de necesidades de prueba, desde simulaciones de temperatura y humedad hasta entornos complejos y personalizados. Si bien ofrecemos una variedad de modelos estándar, entendemos que los requisitos de cada cliente son únicos. Es por eso que nos especializamos en crear soluciones a medida, adaptadas precisamente a sus especificaciones.

Ya sea que trabaje en la industria aeroespacial, automotriz, electrónica u otras industrias, nuestros diseños flexibles garantizan que sus condiciones de prueba se cumplan con la mayor precisión y confiabilidad.

¿Busca algo más allá de lo común? Analicemos cómo podemos crear el entorno de prueba perfecto para su negocio. ¡Contáctenos hoy para desbloquear soluciones personalizadas que impulsen su éxito!
