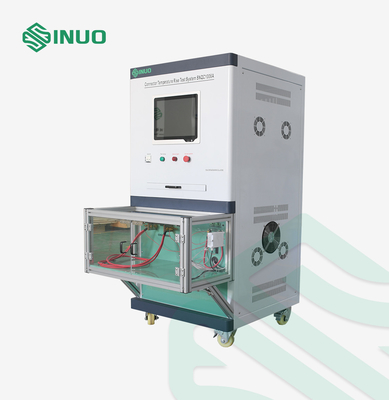

IEC 62916-3 Sistema de ensayo de aumento de la temperatura del enchufe y el enchufe del vehículo eléctrico

IEC 62916-3 Sistema de ensayo de aumento de la temperatura del enchufe y el enchufe del vehículo eléctrico

Nombre De La Marca:	Sinuo
Número De Modelo:	Se aplicará el procedimiento siguiente:
Cuota De Producción:	1
Condiciones De Pago:	T/T
Capacidad De Suministro:	10 juegos por mes

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

Calibration Certificate (Cost Additional)

Las dimensiones:

El valor de las emisiones de CO2 de los vehículos de las categorías M1 y N2 incluidos en el anexo I

Peso:

400 kilos

Frecuencia de muestreo:

100 ms hasta 1800s

Precisión de la estabilidad:

± 0,5°C

Puntos de medición de la temperatura:

16 canales

Rango de medición de la temperatura:

0°260°C

Rango de ajuste de la subida de temperatura:

0 ̊100°C

Intervalo de la grabación de datos:

100 ms hasta 1800s

Detalles de empaquetado:

Embalaje para exportación

Capacidad de la fuente:

10 juegos por mes

Descripción del producto

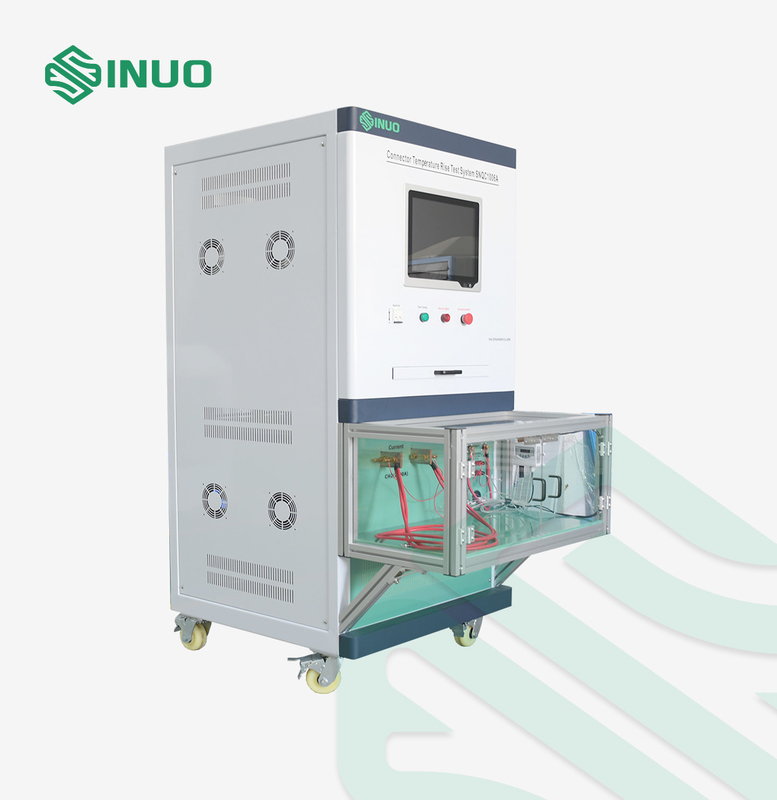

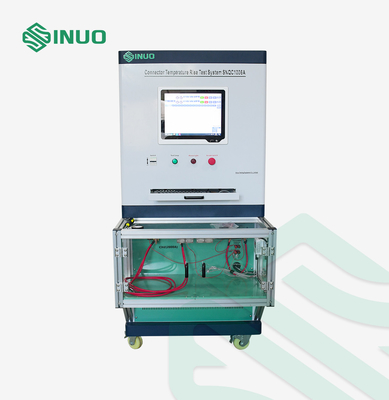

IEC 62916-3 Sistema de ensayo de aumento de la temperatura del enchufe y el enchufe del vehículo eléctrico

Estándares y cláusulas cumplidas

Este sistema de prueba cumple con los requisitos estándar de IEC 62196-1Ed.4CDV 2020 clause 12.3El artículo 24, la mesa 10, el artículo 34.234,4 y 35.4... el IEC 62916-2, el IEC 62916-3, etc.

Resumen del producto

Este sistema está diseñado para realizar pruebas de aumento de temperatura después de que el enchufe y el enchufe del EV estén sujetos a su corriente nominal.Evalúa el calentamiento superficial de los accesorios eléctricos bajo condiciones de carga y determina si el aumento de temperatura terminal cumple con los estándares relevantes.También es aplicable para conducir pruebas de resistencia a alta corriente de corta duración en contactos de tierra.

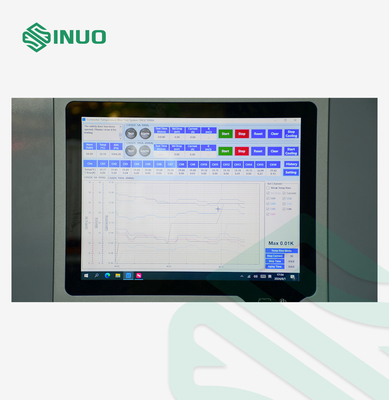

El sistema opera con software desarrollado a medida controlado por ordenador.Asegurando una operación fácil de usarSe pretende evaluar el aumento de la temperatura superficial y el calentamiento del electrodo de las interfaces de carga y componentes eléctricos cuando se lleva corriente de carga.Verifying compliance with temperature rise requirements specified in applicable standards (verificar el cumplimiento con los requisitos de aumento de temperatura especificados en las normas aplicables).

Parámetros técnicos

Estación de trabajo de salida	1 estación de salida de corriente continua
Válvula de salida máxima	CC inferior a 15 V de CC
Corriente de prueba de salida ajustable constante	DC 200 ‰ 6500A
Modo de control de temperatura automático	El sistema puede establecer un valor de aumento de temperatura estable y encontrar automáticamente el valor de corriente adecuado. • Rango de ajuste de la subida de temperatura: 0°100°C • Precisión de estabilidad: ± 0.5°C • Automáticamente calcula la corriente requerida para el aumento de temperatura deseado
Precisión de la pantalla de voltaje	± ((0,25% de la lectura + 0,25% del rango), resolución 0,01V
Rango de medición de la temperatura	0°260°C, Accuracy: ±0.3% of reading + 1°C; Resolución: 0.1°C
Puntos de medición de la temperatura	16 canales (incluyendo 1 punto para medir la temperatura ambiente)
Tipos de termopares compatibles	El instrumento soporta J, K, T, E, S, N, B, R tipos de termopares.
Termócouple utilizado para la medición	USA Ω Company K-type 30AWG fine wire thermocouples, longitud 2 metros, 20 piezas en total
Fuente de alimentación de contacto de control	Rango de corriente AC (0 ′2) A
Modos de funcionamiento	Modo continuo, modo encendido/apagado, modo de control automático de la temperatura
Modo de encendido/apagado continuo	1Tiempo de prueba en modo continuo: 0,01 ‰ 99,99 horas 2Modo de encendido/apagado Tiempo de encendido/apagado: 0,01 ¢ 99,99 horas 3.Cuento de encendido/apagado: 1 ¢9999 veces, se detiene automáticamente cuando se alcanza el recuento 4.Configuración de corriente: configuración de control programable (se puede configurar de acuerdo con la norma IEC 62196, con combinaciones de tiempo y corriente como se muestra en la tabla siguiente)
Estabilidad de la corriente de prueba	± ((1% del valor establecido + 0,5A), tiempo de respuesta de aproximadamente 1 s
Precisión de visualización actual	± ((0,25% de la lectura + 0,25% del rango), resolución 1A

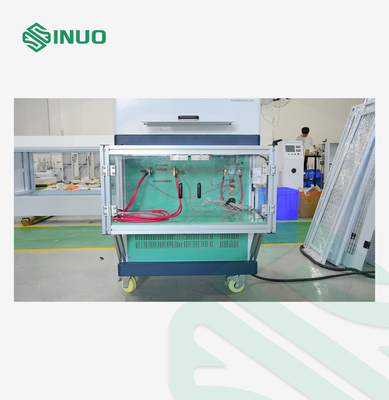

Detalles

IEC 62916-3 Sistema de ensayo de aumento de la temperatura del enchufe y el enchufe del vehículo eléctrico 0
