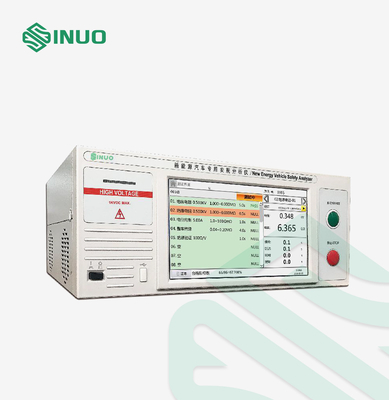

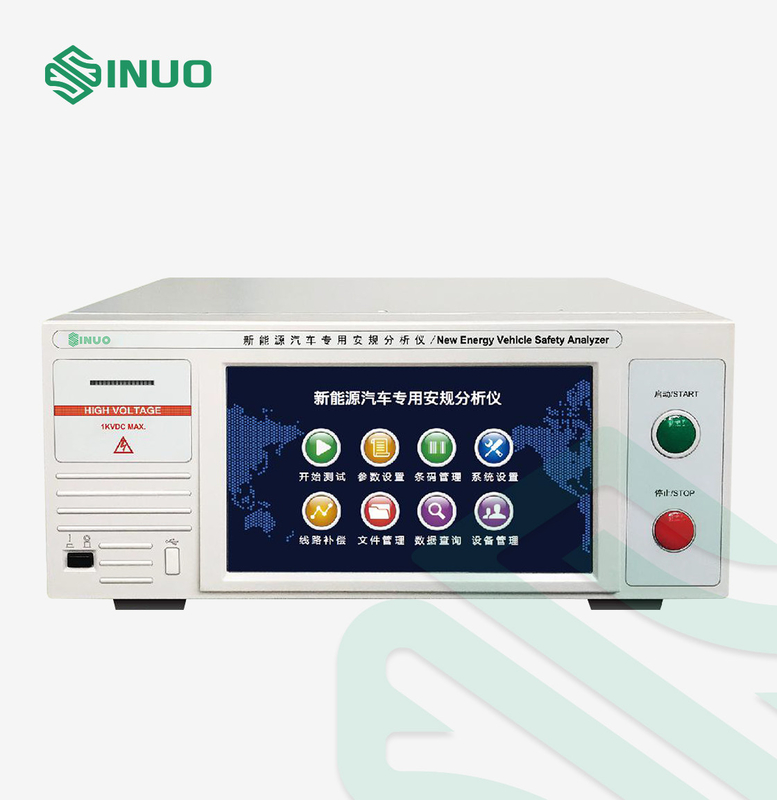

Analizador eléctrico ISO 6469 de la seguridad del coche de New Energy para los vehículos híbridos

Analizador eléctrico de la seguridad del ISO 6469 para los vehículos eléctricos y híbridos

Estándares y cláusulas cumplidos

Vehículos de camino electropropulsados del 6469-1:2019 del ISO — Especificaciones de seguridad — Parte 1: Sistema recargable del almacenamiento de energía (RESS)

Enchufes del 62196:2020 del IEC, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehículos eléctricos

…

Descripción del equipo

Con el desarrollo rápido de los nuevos vehículos de la energía, el mercado de accesorios automotriz que se coloca detrás de las compañías de automóviles también ha atraído mucha atención. los servicios Coche-relacionados que ocurren en curso de usar los nuevos vehículos de la energía, tales como reparaciones y mantenimiento, modificación del vehículo, y las inspecciones del vehículo, necesitan ser probados para la seguridad del vehículo otra vez. Para las tiendas 4S, las oficinas de la gestión del vehículo y otros lugares del uso, hemos desarrollado especialmente el SNE 68 series de los analizadores especiales de la seguridad para los nuevos vehículos de la energía.

Proyecto de prueba

1. Prueba potencial de la igualación:

El valor de la resistencia de la conexión entre todas las cáscaras conductoras expuestas y la plataforma eléctrica; la resistencia entre cualesquiera dos expuso las cáscaras conductoras que se pueden tocar al mismo tiempo.

2. Resistencia de aislamiento del zócalo de carga:

Si la resistencia de aislamiento entre la línea de fase terminales del zócalo de carga de la CA del vehículo o los terminales positivos y negativos del zócalo de carga de DC y de la plataforma eléctrica puede cumplir los requisitos.

3. Prueba de resistencia de aislamiento del vehículo:

Se utiliza para detectar si la resistencia de aislamiento del vehículo-nivel puede cumplir los requisitos. Se divide en la resistencia de aislamiento del circuito que contiene la fuente de alimentación del voltaje del B-nivel y la resistencia de aislamiento de la carga del voltaje del B-nivel sin la fuente de alimentación.

4. Verificación de la función de detección del aislamiento:

El vehículo tiene una función de detección de la resistencia de aislamiento. Este artículo se utiliza para detectar si el vehículo puede transmitir normalmente una señal de alarma al conductor cuando el aislamiento del vehículo falla.

Funciones y características

1. Integración multifuncional: igualación potencial, aislamiento de carga del zócalo, aislamiento del vehículo (aislamiento de la batería), supervisión de la resistencia de aislamiento y prueba;

2. La función de la exploración del vehículo VIN de la ayuda, puede llamar automáticamente parámetros y pasos correspondientes de la prueba, y la tienda y datos de prueba de la impresión en la asociación: almacenamiento de datos, pregunta que filtra, gestión de la información;

3. Protección perfecta: El dispositivo no comenzará la detección de alto voltaje si el enchufe no se enchufa; sacando el enchufe adentro el estado de la detección cortará la fuente de alimentación al zócalo:

4. Comienzo del código de exploración, comienzo del botón, comienzo teledirigido y otros métodos del comienzo para cubrir las necesidades de diversos clientes.

5. Usando el tamaño estándar 4U, la pantalla táctil de 10,1 pulgadas, la operación es más sucinta;

6. Más pruebas del canal se pueden modificar para requisitos particulares según las necesidades.

Configuración principal

Parámetros técnicos
