| Nombre De La Marca: | Sinuo |
| Número De Modelo: | SNE6805C |
| Cuota De Producción: | 1 |
| Precio: | Customized |
| Condiciones De Pago: | T/T |
| Capacidad De Suministro: | 20 sistemas/mes |

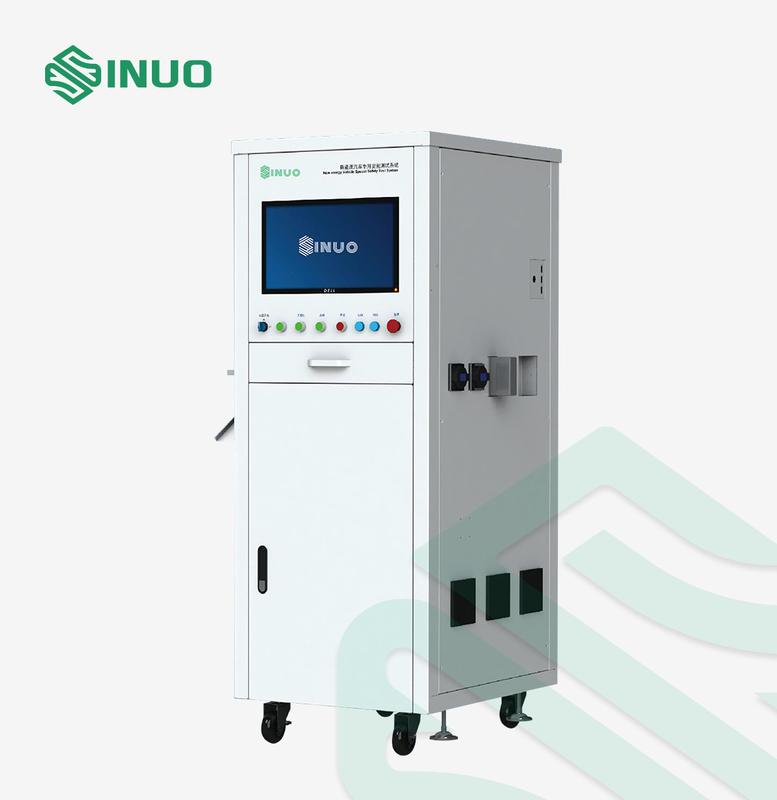

Equipo de prueba eléctrico de la seguridad del vehículo eléctrico entero del ISO 6469
Estándares y cláusulas cumplidos
Vehículos de camino electropropulsados del 6469-1:2019 del ISO — Especificaciones de seguridad — Parte 1: Sistema recargable del almacenamiento de energía (RESS)
Enchufes del 62196:2020 del IEC, zócalo-mercados, conectores del vehículo y carga entrada-conductora del vehículo de vehículos eléctricos
Condiciones técnicas de la seguridad del GB 7258-2017 para la operación del vehículo de motor
…
Descripción del equipo
Con el desarrollo continuo de la nueva industria del vehículo de la energía, la demanda y la salida de los nuevos vehículos de la energía continúan aumentando. Cómo asegurar la calidad de los nuevos vehículos de la energía es uno de los objetivos últimos que los OEM pagan a atención al equipo de la inspección de la seguridad del vehículo de la serie de SNE 6805C se diseña y se convierte según las características del vehículo entero. El proceso pasado de la inspección de la seguridad antes de la entrega al cliente es un proceso de prueba imprescindible para el vehículo entero.
Contenido de la prueba
1. Prueba potencial de la igualación
2. Resistencia de aislamiento del zócalo de carga
3. Prueba de resistencia de aislamiento del vehículo
4. Prueba del acoplamiento de la capacidad
5. verificación de la función de detección del aislamiento
| Proyecto de prueba | Gama | Exactitud básica |
| Prueba potencial de la igualación | 0-600mΩ | el ±1% |
| Prueba de resistencia de aislamiento | 1000V/10GΩ | el ±5% |
| Prueba de aislamiento del vehículo | 0.20-100.00MΩ | el ±5% |
| Verificación de la función de detección del aislamiento | Para verificar que si la función de detección del aislamiento sea normal | / |
| Prueba del acoplamiento de la capacidad | 2.0-2000.0mJ | el ±1.5% |
Funciones principales
1. Multifuncional: Incluyendo prueba potencial de la igualación, la resistencia de aislamiento del zócalo de carga, resistencia de aislamiento del vehículo, verificación de la función de detección del aislamiento, prueba del acoplamiento de la capacidad, resistencia de aislamiento de la carga del poder, CA soporta voltaje, DC soporta la prueba actual etc. del voltaje y de la salida.
2. Pantalla de visualización: se utiliza la pantalla LCD color verdadera de 21,5 pulgadas, y el interfaz del proceso de la prueba es visible, que es conveniente para la observación y el juicio.
3. Plataforma abierta: Equipó de la función de la edición de programas de prueba, función de edición del proyecto de prueba, el corregir del informe de prueba y función de impresión, la función de ajuste de permiso del usuario etc.
4. Funcation del código de exploración: Puede registrar el número del vehículo VIN, el número de VSN y el número principal de los accesorios, y asocia automáticamente el código de barras para imprimir el informe de prueba después de que se termine la prueba.
5. gestión del permiso: ajuste de permiso de niveles múltiples, que es conveniente para la gestión.
6. Gestión de datos: Maneje los diversos datos, proteja la integridad y la seguridad de los datos, y tenga funciones tales como pregunta y exportación para cubrir las necesidades de la gestión de datos de la cadena de producción.
7. Protección de la seguridad: Protección de la sobreintensidad de corriente, protección de la sobretensión, protección del debajo-voltaje, protección actual de la salida y protección de la emergencia, etc.
8. Datos masivos: Almacenamiento y análisis masivos de datos de la ayuda; Muelle del sistema de MES, etc.
9. Inicio flexible: Métodos de lanzamiento múltiples de la ayuda tales como inicio del código de exploración, inicio del botón, inicio remoto, etc.
Características principales
| Estándares aplicados | ISO 6469, IEC 62196, etc |
| Exactitud de la prueba | Exactitud básica el 1% |
| Seguridad | La prueba tiene una subida lenta y una función lenta de la caída (la hora puede ser fijada) para asegurarse de que la carga probada no será afectada durante el período crítico, y es más seguro. |
| El múltiplo elige para el arma de carga | Arma de carga de la CA de la ayuda, prueba de carga del arma de DC |
| Optimización de la estructura | Se combinan la normalización y el arreglo para requisitos particulares, la capacidad de conversión a escala y la seguridad se desarrollan simultáneamente, la estructura es simple, y la lógica está clara |
| Aplicabilidad fuerte | Una variedad de métodos colgantes son carretilla de la disponible-ejecución, acompañando la carretilla, el estante colgante, la ejecución voladiza, el etc. |
| Alta inteligencia | Todos los artículos no necesitan ser conectados con el cable de la medida en varias ocasiones, y todas las pruebas se pueden terminar en una conexión. |
| Modular | El diseño de la arquitectura de sistema es modular y flexible, y el sistema es fácil de ponerse al día y de ampliarse, y es fácil de mantener y de actualizar |
| Arreglo para requisitos particulares flexible | Según las necesidades de clientes, proporcione el desarrollo y el diseño modificados para requisitos particulares de plataformas de la industria, tales como iluminación de apertura de la puerta automática, disipación de calor del aire acondicionado |
| Construcción del sitio | Gestión de la construcción del proyecto, el saber de la instalación, depuración del equipo, etc. |
Configuración principal
| Fuente de alimentación | el 220V±10%, el 50Hz±5% |
| Requisitos del ambiente de trabajo | 0-45℃, el ≤85% |

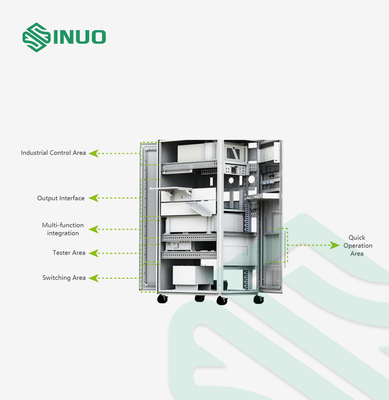

| Configuración de sistema | Ordenador industrial destacado de + pantalla LCD color verdadera 21,5 pulgadas |
| Sistema de alimentación ininterrumpida de UPS | |
| Arma de exploración bidimensional unidimensional inalámbrico | |
| Impresora de la etiqueta engomada y del recibo | |
| Interfaz del PLC, interfaz USB, interfaz de red, interfaz de la luz de la alarma, interfaz del interruptor de pie, interfaz de la impresora, interfaz del arma del código de barras | |
| Protección de la seguridad | El dispositivo no comienza la detección de alto voltaje si el arma de carga no se enchufa; Desenchufe el arma de carga en el estado de la detección, el dispositivo debe responder a tiempo para cortar la fuente de alimentación al zócalo |
