Sinuo Testing Equipment Co., Ltd.Sinuo es un proveedor de confianza de soluciones avanzadas de ensayo ambiental y de fiabilidad.el sector aeroespacial, la aviación, el petróleo, la química, la electrónica y las comunicaciones, ayudando a los clientes globales a validar la durabilidad y seguridad de sus productos.
El reto
En industrias comoAeronáutica, electrónica y automotrizLos componentes están a menudo expuestos a fuertes y combinadas tensiones ambientales: fluctuaciones de temperatura, cambios de humedad y vibraciones mecánicas.Los ensayos tradicionales con una sola condición no simulan completamente los entornos de trabajo reales, creando una necesidad desoluciones de ensayo integrales y multiclimáticas.
La solución
Para hacer frente a esta necesidad, Sinuo desarrolló una solución combinada:

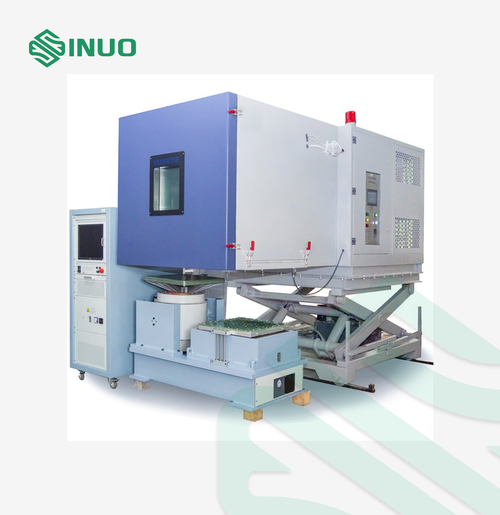

Máquina de ensayo de vibración electromagnética (SN553-EV322HG120VT120.GP.VCS-2)
Proporciona tensión de vibración sinusoidal porSe aplican las siguientes condiciones:.
Simula con precisión la fatiga mecánica, resonancia y efectos de transporte.
Frecuencia y amplitud ajustables para diversas condiciones de ensayo.
Temperatura, humedad y vibración Tres cámaras de ensayo completas (SN888-7200B-CT)
Crea entornos controlados defrío (IEC 60068-2-1),Calor seco (IEC 60068-2-2), yCalor húmedo (IEC 60068-2-30 / -78).
con una capacidad para la aplicación simultánea o secuencial detensiones de temperatura, humedad y vibración.
Permite la evaluación completa de la fiabilidad y la adaptabilidad en condiciones combinadas.
Cumplimiento de las normas
Este sistema integrado cumple estrictamente lo siguiente:
IEC 60068-2-6:1995 Ensayos ambientales para productos eléctricos y electrónicos - Parte 2: Métodos de ensayo Ensayos Fc: Vibración (sinusoidal)
IEC 60068-2-1:2007 Pruebas ambientales para productos eléctricos y eléctricos - Parte 2-1: Pruebas - Prueba A: Frío, IDT
IEC60068-2-2: 2007 Pruebas ambientales-parte 2-1:pruebas- ensayo B-calor seco, IDT
IEC60068-2-30:2005 Pruebas ambientales-parte 2-30:Ensayos-ensayo Db.: calor húmedo, ciclo ((12h+12h), IDT
El ensayo de la calidad de los materiales de ensayo debe realizarse en un ambiente de ensayo.
Estado, IDT
Escenario de aplicación
Antecedentes del cliente:A. Node automóvilesel fabricante del componente necesitaba verificar que sude automóvilesComponentepodría soportar tensiones combinadas devibraciones de lanzamientoyvariaciones extremas de la temperatura espacial.
Aplicación:
El componente fue montado primero en el sistema de vibración para simularvibraciones de despegue.
Simultáneamente, la cámara de ensayo completa introdujo ciclos decalor intenso, frío extremo y humedad húmeda.
Los resultados de las pruebas midieron cambios en tiempo real en el rendimiento eléctrico, la integridad física y la confiabilidad adaptativa.
Resultado:El cliente identificó puntos débiles en elde automóvilesComponente, los rediseñó y aprobó con éxito las pruebas de certificación.fallo en órbitay la confianza de los clientes.
Beneficios para los clientes
Tipo de cliente
Beneficios
Fabricantes aeroespaciales
Simula el lanzamiento y el entorno espacial en una cámara.
Productores de productos electrónicos
Asegura la estabilidad a largo plazo de los dispositivos bajo tensión térmica + mecánica.
Industria del automóvil y vehículos eléctricos
Prueba los efectos de vibración, calor y humedad para la electrónica del vehículo.
Instituciones de investigación
Proporciona capacidades de ensayo flexibles para la validación científica.
¿Por qué elegir este sistema?
Pruebas exhaustivas: Integra la temperatura, humedad y vibración en un solo sistema.
Estándares mundiales listos: Completamente conforme con los métodos de ensayo medioambiental y de vibración de la CEI.
Alta precisión y control: Simulación precisa de condiciones de estrés múltiple del mundo real.
Aplicaciones versátiles: Desde satélites hasta electrónica de consumo, adaptable a múltiples industrias.
Conclusión
ElMáquina de ensayo de vibración electromagnética + tres cámaras de ensayo completases una poderosa solución para las empresas que buscanreplicar las tensiones ambientales del mundo realy comprobar elconfiabilidad y adaptabilidadAyuda a los fabricantes a mantener el cumplimiento, reducir los fallos de los productos y acelerar la certificación mundial.

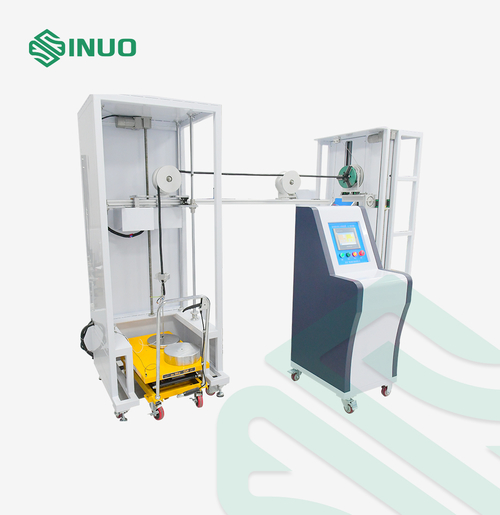

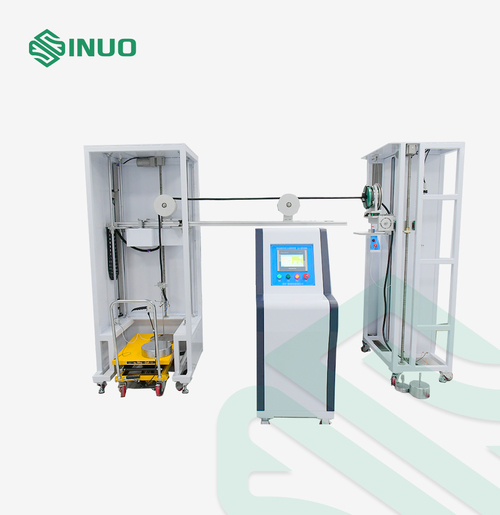

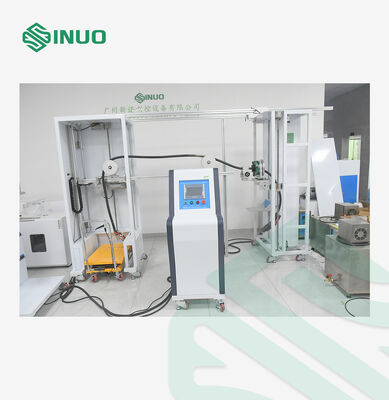

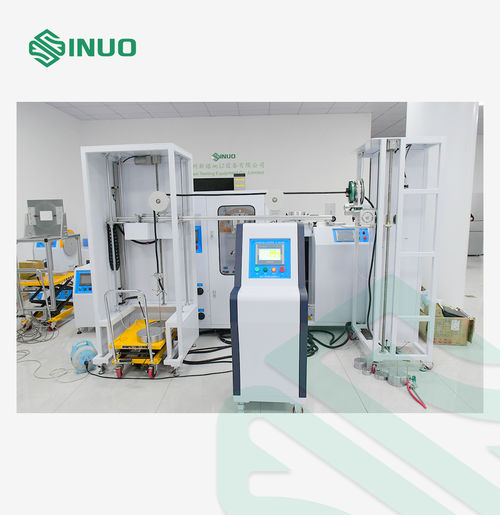

Estudio de Caso | Equipos de Prueba de Tracción y Torsión para Estaciones de Carga de Vehículos Eléctricos
Descripción General del Proyecto
En respuesta a la creciente demanda de estaciones de carga de vehículos eléctricos seguras y confiables, nuestro equipo desarrolló un avanzado Equipo de Prueba de Tracción y Torsión para estaciones de carga de CA y CC. Diseñado de acuerdo con IEC 61851-23:2023 cláusula 11.6.102, esta solución ayuda a los clientes a garantizar que sus productos de carga cumplan con los estándares internacionales de seguridad.
Muestras Probadas
Estaciones de carga de vehículos eléctricos de CA y CC
Dispositivos de anclaje de cable y fijación de cables de pistolas de carga
Objetivos de la Prueba
El anclaje flexible del cable debe aliviar los conductores en los terminales de la fuerza de tracción y el par de torsión. Este equipo prueba con precisión la capacidad de los mecanismos de anclaje de cable y fijación de cables para soportar las fuerzas de tracción y el par de torsión especificados, garantizando la seguridad y confiabilidad a largo plazo del producto.
Principio de la Prueba
Fuerza de Tracción: Aplicada a través de una rueda excéntrica accionada por motor con velocidad ajustable, lo que garantiza una fuerza precisa y repetible. La duración se controla automáticamente.
Par de Torsión: Aplicado utilizando una bandeja accionada por motor que levanta un peso, que se restablece automáticamente después de la duración de la prueba.
Características Clave
Operación automatizada controlada por PLC para facilitar su uso
Fuerza de tracción estable a través del sistema de pesas; par de torsión generado a través de pesas y brazo de torsión
Número de ciclos y duración de la prueba de torsión personalizables; el equipo se detiene automáticamente
Compatible con pistolas de carga de diferentes longitudes de cable
Garantiza que el desplazamiento máximo de los cables del conector se mantenga dentro de los límites estándar
Beneficios para el Cliente
Mayor eficiencia y confiabilidad en las pruebas de productos
Apoya la I+D y el control de calidad de la producción
Garantiza el cumplimiento de las normas IEC para los mercados internacionales
Ofrecemos soluciones personalizadas para satisfacer diversas necesidades de prueba e innovamos continuamente para ayudar a nuestros clientes a mantenerse a la vanguardia en la industria de los vehículos eléctricos. ¡Contáctenos hoy para consultas!

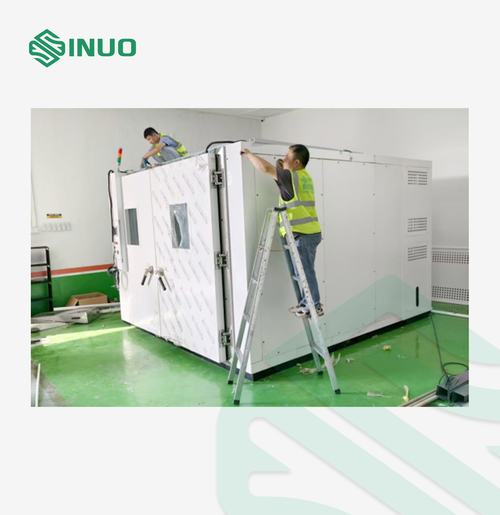

Un importante proveedor de automóviles requirió unasolución de ensayo ambiental fiablepara evaluar el rendimiento y la durabilidad de varios componentes, tales como arneses de cableado, módulos de control, sensores y partes del tablero de instrumentos,condiciones extremas de temperatura y humedad.
Su objetivo era simularexposición al clima en el mundo realEn la actualidad, la mayoría de los países de la Unión Europea tienen un clima tropical de alta humedad, con veranos calurosos, inviernos fríos y climas tropicales de alta humedad.confiabilidad a largo plazoycumplimiento normativode sus partes.

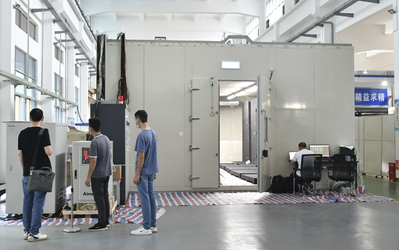

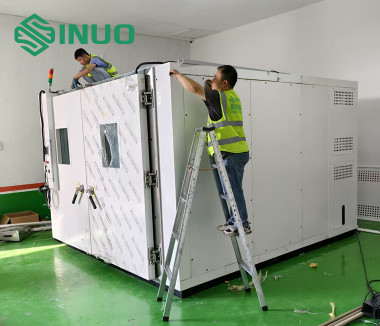

La cámara ambiental de entrada es un dispositivo de ensayo a gran escala diseñado para simular condiciones extremas de temperatura y humedad.Cuenta con un rango de temperatura de -40°C a +120°C (personalizable) y un rango de humedad del 20% al 98% RHLa cámara se utiliza para realizar ensayos de temperatura alta y baja, así como de humedad. Estos parámetros son adecuados para simular una amplia gama de condiciones ambientales,de frío extremo a calor intensoEl equipo adopta tecnología de control de temperatura por fases, lo que permite un rápido calentamiento y enfriamiento durante el proceso de ensayo.La velocidad de cambio de temperatura puede ajustarse de acuerdo con los requisitos experimentales, garantizando que las condiciones de ensayo reflejen con exactitud los entornos reales de funcionamiento, como las diferencias de temperatura del día a la noche y las variaciones climáticas regionales en las aplicaciones de transporte.
La cámara ambiental walk-in está diseñada principalmente para el campo de la ingeniería de transporte, con aplicaciones que incluyen:
Pruebas de componentes de automóviles:Verificación de la fiabilidad de las piezas electrónicas automotrices, baterías, elementos de sellado y otros componentes en condiciones de temperatura y humedad extremas.
Evaluación de la durabilidad del material:Evaluación de las prestaciones de envejecimiento de materiales como el caucho y los plásticos cuando se someten a ciclos de alta y baja temperatura a largo plazo.
Pruebas completas de adaptabilidad ambiental del sistema:Simulación de condiciones climáticas especiales como el calor del desierto y el frío ártico para evaluar la estabilidad operativa de las máquinas de construcción y los equipos de transporte ferroviario.
Con su diseño de cámara grande, el equipo puede acomodar sistemas completos o componentes de gran tamaño para pruebas integrales de alta y baja temperatura, así como de humedad.
Simulación ambiental de amplio alcance:Cubre un rango de temperatura de -40°C a 120°C y un rango de humedad del 20% al 98% RH, cumpliendo con los requisitos de los ensayos ambientales más extremos.
Control de precisiónUtiliza algoritmos de regulación PID para lograr una estabilidad de temperatura dentro de ± 0,5 °C y una estabilidad de humedad dentro de ± 2% RH.
Protección de la seguridad:Equipado con protección contra sobre-temperatura, monitoreo de fugas y dispositivos de apagado de emergencia para garantizar un funcionamiento seguro durante los ensayos a largo plazo.
Diseño modular:Se puede personalizar para ampliar el espacio de prueba o integrar módulos adicionales como tablas de vibración de acuerdo con los requisitos del usuario.
Procedimiento de funcionamiento de la cámara ambiental de entrada:
Preliminar la cámara de ensayo:Asegúrese de que la cámara esté libre de residuos para evitar interferencias con los resultados del ensayo.
Establezca la temperatura, la humedad y las velocidades de rampa deseadas:Evite cambios rápidos que puedan dañar el equipo.
Monitorear y registrar los datos en tiempo real:Seguir cualquier fluctuación anormal y realizar un proceso de retorno gradual a la temperatura ambiente después de la prueba.
Requisitos de mantenimiento:
Calibre periódicamente los sensores.
Los filtros se deben reemplazar regularmente para garantizar un rendimiento y una precisión óptimos.

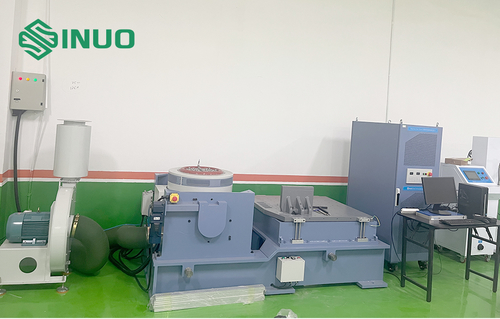

La máquina de prueba de vibración simula los diversos entornos a los que se enfrentan los productos durante la fabricación, el ensamblaje, el transporte y el uso para determinar su capacidad de resistir las vibraciones.Es adecuado para industrias como la electrónica, electromecánica, optoelectrónica, automoción, juguetes y más, ayudando con la investigación, desarrollo, control de calidad y fabricación.
Características del banco de ensayo de vibración:
Temperatura de funcionamiento:Entre 5°C y 35°C
Humedad ambiental:No superior al 85% de HRC
Control electrónico:Frecuencia y amplitud de vibración ajustables con una gran potencia motriz y bajo ruido.
Alta eficiencia:Soporta alta carga, amplio rango de frecuencia y bajas tasas de fallas.
Controlador fácil de usar:Fácil de operar, completamente cerrado, garantizando la seguridad.
Patrones de vibración eficientes.
Marco de trabajo móvil:Fácil de colocar, estéticamente agradable y conveniente.
Ideal para líneas de producción:Perfecto para inspecciones completas en líneas de producción o ensamblaje.
Objetivo del ensayo de vibración:Los ensayos de vibración se utilizan para simular las diversas condiciones ambientales que los productos pueden encontrar durante la fabricación, el montaje, el transporte y el uso.evaluar su capacidad de resistir las vibraciones y garantizar la durabilidad y fiabilidad del producto.
Tipo de producto: Sistema de ensayo de vibración vertical y horizontal
1Nombre del producto:Máquina de ensayo de vibración eléctrica con tabla de expansión vertical
2Descripción del producto:Elcon una capacidad de transmisión superior a 20 WEl dispositivo está diseñado para alojar muestras de ensayo o accesorios que superen el tamaño de la superficie de la bobina móvil de la mesa de vibración eléctrica estándar.la tabla auxiliar (tabla de expansión)En los casos en que se requieran accesorios especializados para las muestras de ensayo, se puede utilizar un sistema de control de velocidad de las muestras.accesorios personalizadospueden diseñarse para satisfacer necesidades específicas de ensayo.
3Características del producto:
Ingeniería de precisión:La tabla está cuidadosamente diseñada y calculada, garantizando unaestructura robusta,superficie uniforme, y unapariencia estética.
Diseño científico:La tabla ofrece unalímite de frecuencia superior elevadoyfácil de instalarpara una instalación eficiente.
La versatilidad:Disponible en una variedad de especificaciones estándar, con la opción desoluciones personalizadasbasado en los requisitos del cliente.
Materiales de alta calidad:Construido utilizandoaleación de magnesio y aluminioo bienfundición por gravedad de aleación de magnesio, garantizando su durabilidad y resistencia.
ElTabla de vibración horizontales un componente clave que permiteensayo de vibración en tres direccionesSe utiliza un sistema de vibración eléctrica.diseños integrados (unificados) y separados (divididos), con eldiseño integradoofreciendo una mayor rigidez y una instalación más fácil.
El sistema está compuesto por unasuperficie horizontal de la mesa, rieles de guía en forma de V, conectores, una placa base de granito, una base horizontal de la mesa y una fuente de aceite hidrostática incorporada.
ElTamaño y grosorde la tabla afectan directamente a lamasa del sistema móvily ellímite superior de frecuenciaLas especificaciones que figuran a continuación representanconfiguraciones estándar, peroopciones personalizadasse puede discutir sobre la base de los requisitos de ensayo específicos.
Cuando se integra con unsistema de vibración, esta configuración permiteensayo de vibración bidimensional y tridimensionalpara componentes y conjuntos en industrias tales como:Aeronáutica, aviación, marina, automotriz y electrónicaAdemás, cuando se combina con uncámara de ensayo de temperatura y humedad, forma unasistema de ensayos ambientales completo.
Características del producto
Alto rendimiento:Logrosmayor aceleración y frecuencia de trabajocon unasistema de movimiento ligero, mejorando la capacidad de carga y la eficiencia general.
Diseño integrado:Elestructura unificadase aseguraalta rigidez, lo que facilita la instalación y calibración.
Guía de precisión:UtilizacionesDe las partidas de los tipos utilizados en la fabricación de los artículos del capítulo 85paramovimiento suave, fuerteanti inclinaciónpropiedades y excelentesresistencia a la carga fuera del centro.
Construcción duradera:Características aplaca base de granitoCombinado con unsistema de película de aceite a baja presión, ofreciendoalta capacidad de carga, resistencia a la compresión superior y resistencia al desgaste excepcional.
Estructura reforzada:Elcuerpo de mesa soldado y reforzadoofreceexcelente masa contrarrestadorayefectos de amortiguación, garantizando resultados de ensayo estables y precisos.
Sistema de aislamiento vibratorio incorporado:ReduccionesTransmisión por vibración de tierra, evitando interferencias entre diferentes configuraciones de ensayo y mejorando la precisión general de los ensayos.

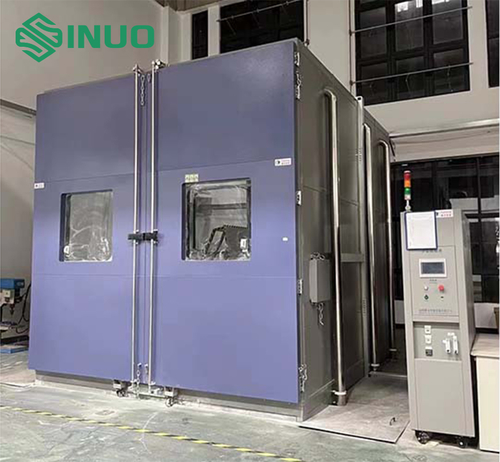

Cámara ambiental transitable de temperatura y humedad: características, aplicaciones y guía de selección
La cámara ambiental transitable de temperatura y humedad está diseñada para probar sistemas completos o componentes grandes en diversas condiciones, como baja temperatura, alta temperatura, fluctuaciones de temperatura, calor constante y calor húmedo alternativo. También conocida como "sala de temperatura y humedad constantes", se puede personalizar en tamaño y funcionalidad según los requisitos del usuario. Su diseño modular, apariencia elegante y sistema avanzado de flujo de aire lo hacen adaptable a diversas necesidades de prueba. Equipada con una pantalla táctil y un controlador PLC, esta cámara es una solución de alta tecnología para una simulación ambiental precisa.
Este artículo explora los principios de funcionamiento, los campos de aplicación, las características técnicas, los criterios de selección clave y las especificaciones de la cámara de temperatura y humedad transitable, ofreciendo a los lectores una comprensión integral de este sofisticado producto.
1. Principio de funcionamiento
La cámara integra sistemas avanzados de refrigeración, calefacción, humidificación, deshumidificación y circulación de aire para lograr un control preciso de la temperatura y la humedad. Su interior utiliza aislamiento multicapa e intercambiadores de calor de alta eficiencia para garantizar un ambiente estable y uniforme. El sistema de control, impulsado por un microprocesador o PLC y sensores de alta precisión, monitorea y ajusta continuamente los parámetros ambientales en tiempo real para mantener valores preestablecidos con una estabilidad excepcional durante operaciones prolongadas.
2. Campos de aplicación
La cámara de acceso se usa ampliamente en industrias que requieren simulación ambiental, que incluyen:
Aeroespacial:Prueba del rendimiento de materiales y componentes electrónicos en condiciones variables de temperatura y humedad.
Electrónica automotriz:Simulación de condiciones climáticas extremas para evaluar la durabilidad y fiabilidad de piezas de automoción.
Biomédica y Farmacéutica:Garantizar la estabilidad y seguridad del producto en condiciones ambientales controladas.
Conservación de Alimentos y Agricultura:Estudio de las condiciones de almacenamiento e investigación agrícola.
Pruebas de Materiales de Construcción:Evaluación de la durabilidad y desempeño de materiales de construcción bajo diferentes factores ambientales.
3. Características técnicas
Diseño de gran capacidad:Con un interior espacioso, la cámara puede acomodar múltiples muestras o equipos grandes, lo que mejora significativamente la eficiencia de las pruebas.
Control de alta precisión:Los algoritmos y sensores avanzados garantizan un control preciso de la temperatura y la humedad para cumplir con los requisitos de pruebas de alta precisión.
Programación de múltiples etapas:Admite programación de múltiples segmentos, lo que permite a los usuarios preestablecer múltiples fases de prueba para flujos de trabajo de prueba totalmente automatizados.
Características de seguridad:Equipado con múltiples mecanismos de seguridad, incluida protección contra sobrecalentamiento, memoria de falla de energía y protección contra fugas, lo que garantiza un funcionamiento confiable y seguro.
Ecológico y energéticamente eficiente:Incorpora componentes de refrigeración y calefacción de alta eficiencia con diseños que ahorran energía, lo que reduce el consumo de energía y se alinea con los estándares ambientales modernos.
4. Criterios clave de selección
Al seleccionar una cámara de temperatura y humedad transitable, considere los siguientes factores:
Requisitos de prueba:Defina sus objetivos de prueba, tipos y tamaños de muestras y condiciones ambientales requeridas para elegir el modelo y las especificaciones apropiados.
Precisión de control:Asegúrese de que la cámara cumpla con los niveles de precisión requeridos para sus pruebas.
Soporte de marca y posventa:Opte por una marca de renombre para garantizar la calidad del producto y un servicio postventa confiable.
Rentabilidad:Equilibre el precio de compra, los costos operativos y los beneficios a largo plazo para seleccionar un producto con el mejor valor.
5. Parámetros técnicos
Capacidad
Tamaño de la cámara interior (W*H*D)
Rango de temperatura
Especificación/modelo
8m³
2000*2000*2000 (milímetros)
-40°C ~+150°C
SN886-8-(-40°C)
-50 ℃ ~ + 120 ℃
SN886-8-(-50°C)
-60°C ~+150°C
SN886-8-(-60°C)
-70°C ~+150°C
SN886-8-(-70 °C)
16m³
4000*2000*2000
(mm)
-40°C ~+150°C
SN886-16-(-40°C)
-50 ℃ ~ + 120 ℃
SN886-16-(-50°C)
-60°C ~+150°C
SN886-16-(-60°C)
-70°C ~+150°C
SN886-16-(-70°C)
24m³
4000*2000*3000
(mm)
-40°C ~+150°C
SN886-24-(-40°C)
-50 ℃ ~ + 120 ℃
SN886-24-(-50°C)
-60°C ~+150°C
SN886-24-(-60°C)
-70°C ~+150°C
SN886-24-(-70°C)
30m³
5000*2000*3000
(mm)
-40°C ~+150°C
SN886-30-(-40°C)
-50 ℃ ~ + 120 ℃
SN886-30-(-50°C)
-60°C ~+150°C
SN886-30-(-60°C)
-70°C ~+150°C
SN886-30-(-70 °C)
1. Limitación de la muestra
Esta cámara de pruebas prohíbe:Pruebas o almacenamiento de muestras de sustancias inflamables, explosivas y volátiles.Pruebas o almacenamiento de muestras de sustancias corrosivas.Pruebas o almacenamiento de muestras biológicas.Pruebas o almacenamiento de muestras de fuentes de emisiones electromagnéticas fuertesPruebas o almacenamiento de muestras de materiales radiactivos.Prueba o almacenamiento de muestras de sustancias altamente tóxicas.Pruebas o almacenamiento de muestras que pueden producir materiales inflamables, explosivos, volátiles, altamente tóxicos, corrosivos y radiactivos durante las pruebas o almacenamiento.
2. Volumen, tamaño y peso
2.1 Volumen de contenido nominal
6M³
2.2 Tamaño de la cámara interior
Profundidad (2000) mm × An (1500) mm × Al (2000) mm
2.3 Dimensiones exteriores
Aprox. Fondo (3750) mm × Ancho (2120) mm × Alto (2450) mm
2.4 Peso
Aprox. 1500KG
3. Rendimiento
3.1 Rango de temperatura
Rango de temperatura: -50 ℃ ~ +120 ℃
3.2 Rango de humedad
(20 ~ 98)% RH (consulte la tabla de rangos controlables de temperatura y humedad, sin carga activa de humedad y calor)
Tabla de rangos controlables de temperatura y humedad.
3.3 Fluctuación de temperatura
≤±0,5 ℃ (La fluctuación de temperatura es la mitad de la diferencia entre la temperatura máxima medida y la temperatura mínima en el punto central)
3.4 Uniformidad de temperatura
±2.0℃ (La uniformidad de temperatura es la media aritmética de la diferencia entre la temperatura más alta y más baja medida en cada prueba)
3.5 Error de temperatura
±2.0℃
3.6 Tiempo de calentamiento
+20℃~+120℃≤45min (no lineal sin carga)
3.7 Tiempo de enfriamiento
+30℃~-50℃≤75min (sin carga no lineal)
3.8 Error de humedad relativa(Solo calor húmedo)
±3% HR
3.9 Ruido de trabajo
Nivel de sonido≤75dB
(Medido en una habitación insonorizada con una temperatura ambiente de 25 ° C y bajo eco; utilizando la ponderación A, se prueba el valor promedio de 8 puntos; cada punto de prueba está a 1 metro de la fuente de ruido y a 1 metro del suelo)
4. Características estructurales
4.1 Materiales
1. Material de la pared exterior: placa de acero laminada en frío, pintura avanzada para hornear en polvo decapado y fosfatado2.Material de la pared interior: placa de acero inoxidable SUS304#3. Material aislante de la cámara: espuma rígida de poliuretano + fibra de vidrio.
4.2 Piezas del conducto de aire
Ventilador centrífugo; la salida de aire puede ajustar el volumen de aire, la altura y el volumen de aire de retorno
4.3 Puerta
Puerta con bisagras de doble apertura, adopta una manija de agarre sin reacción, equipada con ventana de observación, lámpara de iluminación, dispositivo de calefacción eléctrica anticondensación del marco de la ventana/puerta, tamaño de apertura de la puerta: (aproximadamente) 1,5 * 2 M
4.4 Ventana de observación
Hay dos ventanas de observación de vidrio templado a prueba de explosiones con película conductora en la puerta (con función anticondensación) 500W×600H (mm)
4.5 ventilador
Ventilador centrífugo de eje largo
4.6 Gradilla de muestras
Dos estantes para bandejas móviles ajustables incorporados de acero inoxidable
4.7 Impulsor
Utilice un impulsor de acero inoxidable importado de Taiwán.
4.8 Calentador
Calentador eléctrico de aleación de níquel-cromo
4.9 Compresor de refrigeración
Compresor Bitzer de Alemania
4.10 Evaporador
Evaporador tipo aleta
4.11 Método de refrigeración
Cascada de compresores mecánicos
4.12 Método de enfriamiento
refrigeración por aire
4.13Instrumento de control de temperatura.
TH1200-A, controlador programable táctil LCD inteligente de 7 pulgadas
4.14 Orificio de plomo
Φ100 mm, 1 pieza, equipado con un tapón de gomaespuma especial (ubicado en el lado izquierdo de la cámara)
5. Sistemas de calefacción, humidificación y refrigeración y sus principios de funcionamiento.
5.1 Sistema de calefacción
Cable calefactor de aleación de níquel-cromo incorporado con tubo calefactor antiseco tipo funda de acero inoxidable
El calentador eléctrico de calefacción de alta velocidad de acero inoxidable tipo aleta en forma de U se utiliza para calentar
Sistema completamente independiente, no afecta el circuito de control.
5.2 Sistema de humidificación
Método de humidificación:
1. Método de humidificación con caldera externa desmontable o humidificación con tanque de agua incorporado2. Humidificador blindado de acero inoxidable3. Modo de control del humidificador: sin contacto y otros ajustes periódicos del ancho del pulso, SSR (relé de estado sólido)4. Dispositivo de control del nivel de agua, humidificador, dispositivo anti-quema seca, dispositivo de recolección de sedimentos, ventana de observación del nivel de líquido5. Potencia del humidificador: 12KW
Sistema de humidificación
Humidificador:
1. Dispositivo de suministro de agua completamente automático o reabastecimiento automático de agua eléctrico tipo botón
2. Interruptor de nivel electrónico de doble nivel de agua de alta y baja temperatura para evitar fallos de funcionamiento
3. Protección contra escasez de agua y quema de aire por exceso de temperatura + protección de nivel de agua ultrabajo + protección de horas extras de suministro de agua para garantizar el funcionamiento seguro del equipo
5.3 Sistema de refrigeración
Método de enfriamiento: enfriamiento por aire
Compresor de refrigeración: Alemania Bitzercompresor con refrigerante ecológico
Tubo de cobre refrigerante: tubo de cobre refrigerante tipo K en espiral interior
Condensador: condensador enfriado por aire tipo aleta en forma de onda
Evaporador: Evaporador tipo pendiente FIN—TUBE
Elemento de congelación: válvula solenoide original importada, filtro de secado, etc.
5.4 Características
Las tuberías de todo el sistema se someten a una prueba de detección de fugas de 22 kg.
El sistema de calefacción y refrigeración es completamente independiente.
El sistema puede evitar el retorno de aire a alta temperatura y alta presión.
Todos los programas de acción del sistema de refrigeración están completamente controlados por el controlador del microordenador.
En Sinuo Testing Equipment Co., Limited, ofrecemos cámaras ambientales transitables de última generación que satisfacen una amplia gama de necesidades de prueba, desde simulaciones de temperatura y humedad hasta entornos complejos y personalizados. Si bien ofrecemos una variedad de modelos estándar, entendemos que los requisitos de cada cliente son únicos. Es por eso que nos especializamos en crear soluciones a medida, adaptadas precisamente a sus especificaciones.
Ya sea que trabaje en la industria aeroespacial, automotriz, electrónica u otras industrias, nuestros diseños flexibles garantizan que sus condiciones de prueba se cumplan con la mayor precisión y confiabilidad.
¿Busca algo más allá de lo común? Analicemos cómo podemos crear el entorno de prueba perfecto para su negocio. ¡Contáctenos hoy para desbloquear soluciones personalizadas que impulsen su éxito!
Equipo esencial y procedimientos de ensayo para la seguridad de las pilas de batería
Asegurar la seguridad y fiabilidad de las pilas de batería es fundamental, especialmente para las nuevas aplicaciones energéticas.Profundizamos en el equipo imprescindible y los pasos de prueba estandarizados diseñados para garantizar el rendimiento y la seguridad de la batería:

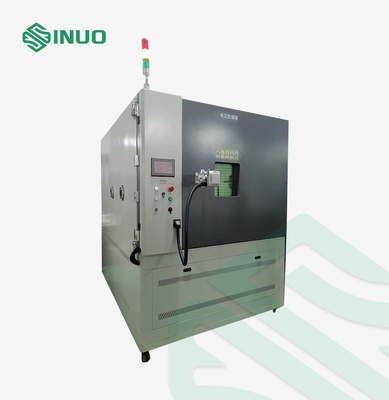

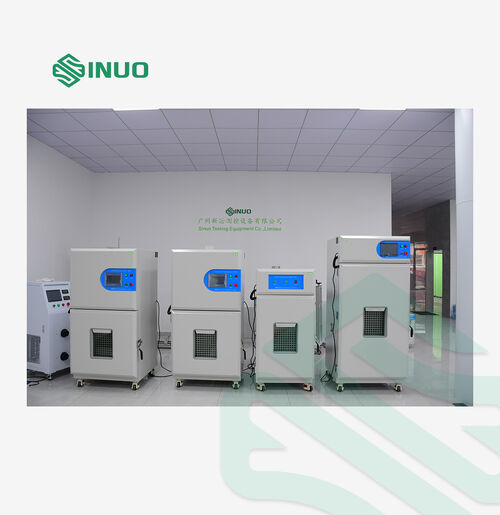

Cámara de ensayo de abuso térmico de la célula de bateríaEsta cámara simula condiciones de alta temperatura basadas en estándares internacionales como UL1642 e IEC62133.evalúa la estabilidad de la celda bajo calor extremo para garantizar que no se produzca incendio o explosión.
Cámara de ensayo de cortocircuito de la célula de bateríaEquipado con controles automáticos PLC, este dispositivo simula cortocircuitos externos.y cambios de temperatura superficial para evaluar el rendimiento de seguridad de la batería en condiciones de cortocircuito.
BateríaCámara de ensayo de baja presiónDiseñada para imitar ambientes de alta altitud y baja presión, esta cámara prueba la estabilidad de la batería bajo presión reducida, asegurando que no surjan peligros de seguridad.

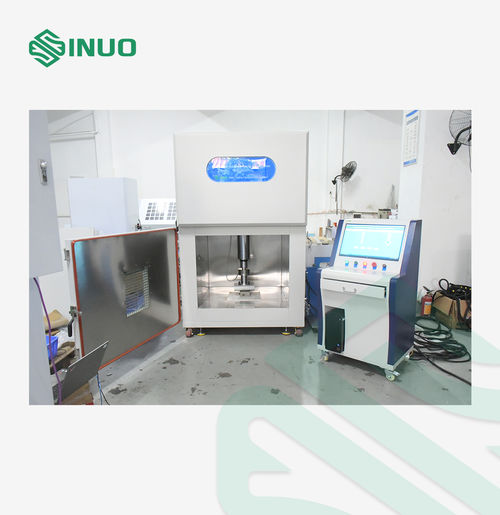

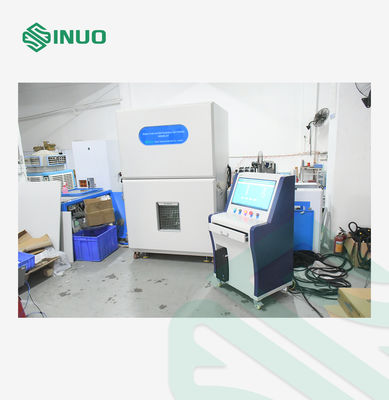

BateríaPruebador de aplastamientoSimulando escenarios como la compresión de la eliminación de residuos, este dispositivo evalúa cómo las baterías soportan la presión sin causar cortocircuitos externos, asegurando su seguridad en situaciones del mundo real.
BateríaPrueba de penetración de uñasAl introducir un clavo de acero en la célula de la batería, este ensayo simula cortocircuitos internos, asegurando que la célula permanezca estable sin encenderse o agrietarse durante fallas internas.
BateríaPruebador de impactoEste equipo aplica diferentes niveles de fuerza y ángulos de impacto para probar la resistencia de la batería a los golpes, asegurándose de que no se incendie o explote después de una colisión.
BateríaPrueba de caídaEsta máquina, que cuenta con una estructura automatizada, simula escenarios de caída libre y permite ajustar la altura y la fuerza de la caída, verificando la seguridad y la integridad de la batería después del impacto.
Cámara de resistencia al fuego de la célula de bateríaEsta cámara evalúa el comportamiento de la batería en condiciones de incendio y asegura que la batería no penetre en la malla de aluminio durante la exposición a la llama, cumpliendo con los estrictos estándares de seguridad.
Cada etapa de ensayo riguroso proporciona una base sólida para garantizar la seguridad de las baterías de los vehículos de nueva energía.Estos dispositivos de última generación y procedimientos bien definidos son fundamentales para ofrecer una calidad de batería de primer nivel y fomentar la confianza del consumidor.
En elSinuo Testing Equipment Co., Ltd., nos especializamos en proporcionar una gama completa de equipos de prueba de vanguardia y soluciones a medida para las células de baterías de nueva energía.Nuestros sistemas avanzados están diseñados para cumplir con las normas internacionales de seguridad y rendimiento, garantizando resultados fiables y precisos para cada aplicación.
Ya sea que necesite equipo para abuso térmico, cortocircuito, pruebas de caída o escenarios de pruebas personalizados, lo tenemos cubierto.soluciones de alta calidad que garanticen la seguridad y fiabilidad de sus productos de baterías.
Acogemos con beneplácito las consultas de todos los clientes interesados y estamos listos para ayudarle a encontrar la solución de prueba perfecta.
El código IP o código de protección contra la entrada indica la protección del dispositivo contra el agua y el polvo. It is defined by the International Electrotechnical Commission (IEC) under the international standard IEC 60529[1] which classifies and provides a guideline to the degree of protection provided by mechanical casings and electrical enclosures against intrusionSe publica en la Unión Europea por el Comité Europeo de Normalización Electrotécnica (CENELEC) como EN 60529.
1Objetivo de las pruebas
El objetivo principal de los ensayos IP de resistencia al polvo y al agua es garantizar que los productos puedan prevenir eficazmente la intrusión de polvo y agua durante el uso.Esto garantiza su correcto funcionamiento y prolonga su vida útilLos resultados de las pruebas tienen un valor significativo para el diseño, la fabricación, el control de calidad y la promoción del mercado.
2. Normas de pruebas
Los ensayos IP a prueba de polvo y de agua suelen cumplir las normas establecidas por la Comisión Electrotécnica Internacional (CEI), como la CEI 60529 (actualizada a la CEI 60529:2013 o versiones posteriores).Estas normas clasifican el rendimiento a prueba de polvo y a prueba de agua en diferentes niveles, evaluados mediante métodos y condiciones de ensayo específicos para evaluar la capacidad de protección de un producto.
3El primer dígito: Protección contra partículas sólidas
El primer dígito indica el nivel de protección que ofrece la carcasa contra el acceso a partes peligrosas (por ejemplo, conductores eléctricos, partes móviles) y la entrada de objetos extranjeros sólidos,con un valor de protección que oscila entre IP0X (sin protección contra el polvo) y IP6X (protección completa contra el polvo)Los métodos de ensayo comunes incluyen:
Pruebas en cámara de polvo: El dispositivo se coloca en una cámara de polvo donde se dispersan las partículas de polvo seco para simular las condiciones ambientales reales.
Pruebas de soplado de polvo: Este ensayo simula la exposición a ambientes polvorientos con vientos fuertes mediante el uso de equipos que generan polvo soplado por el aire.

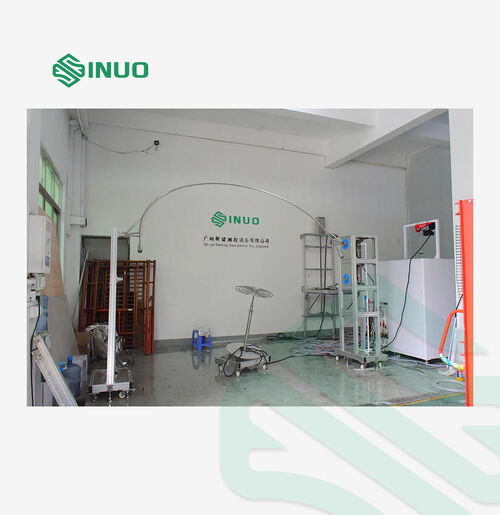

4Segundo dígito: Protección contra la entrada de líquidos
El nivel de impermeabilidad está representado por la segunda "X" en IPXX,que oscila entre IPX0 (sin protección contra el agua) y IPX8 (protección contra la inmersión prolongada en condiciones específicas definidas por el fabricante)Los métodos de ensayo comunes incluyen:
Prueba por goteo (IPX1 y IPX2):
Protección de la salud: Los ensayos de goteo vertical simulan gotas de agua que caen verticalmente sobre el producto.
Peso de las máquinas: En el ensayo de goteo inclinado se simula la caída de gotas de agua en un ángulo de 15° desde la vertical.

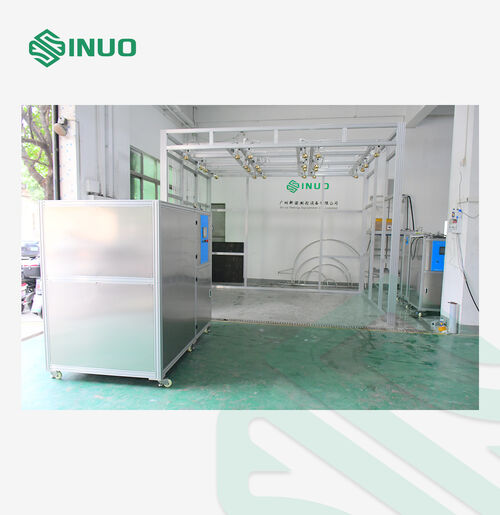

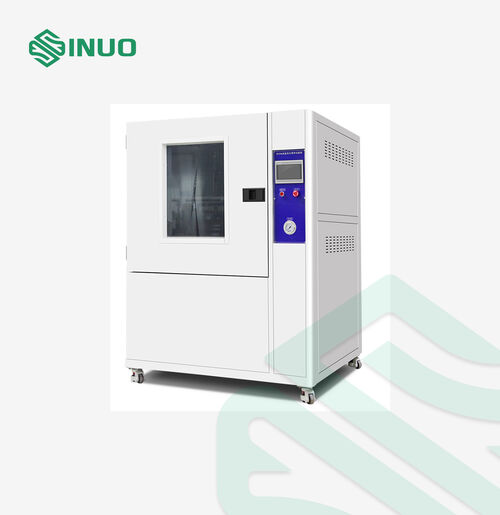

Pruebas de lluvia (IPX3 y IPX4):
Protección de la salud: Las pruebas de pulverización simulan la lluvia desde varios ángulos.
Protección de la salud: Las pruebas de salpicaduras simulan salpicaduras de agua desde todas las direcciones.

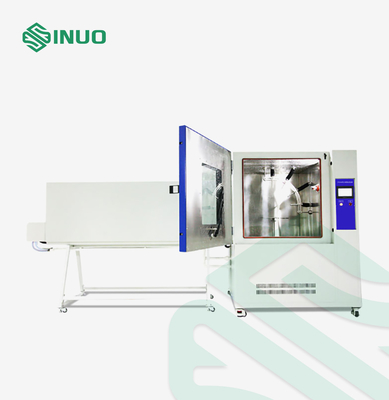

Pruebas de chorro de agua (IPX5 y IPX6):
Peso de los productos: Las pruebas de chorros de agua simulan la exposición a chorros de agua de baja presión.
Protección de la salud: Pruebas de chorros potentes simulan la exposición a chorros de agua de alta presión.
Prueba de inmersión (IPX7 y IPX8):
Protección de la salud: Las pruebas de inmersión a corto plazo suelen implicar la inmersión en 1 metro de agua durante 30 minutos.
Protección IPX8: Los ensayos de inmersión a largo plazo o en aguas profundas se realizan en condiciones específicas definidas por el fabricante.
5Proceso de pruebas
El proceso de ensayo IP de resistencia al polvo y al agua incluye generalmente los siguientes pasos:
Preparación de las muestras: Seleccionar muestras representativas del dispositivo para asegurarse de que reflejan con exactitud toda la línea de productos.
Configuración del medio ambiente: Configurar condiciones de laboratorio como temperatura, humedad y presión del aire según los requisitos estándar para simular escenarios de uso en el mundo real.
Desarrollo del procedimiento de ensayo: Desarrollar un plan de ensayo detallado basado en las características del dispositivo y las necesidades de ensayo, incluidos parámetros como la duración del ensayo, los ángulos de pulverización y el volumen de agua.
Ejecución de las pruebas: Realizar pruebas a prueba de polvo y a prueba de agua de acuerdo con el plan, documentando el rendimiento del dispositivo y los parámetros pertinentes.
Análisis y evaluación: Analizar y evaluar los resultados de los ensayos para determinar si el producto cumple las normas aplicables.
Preparación de los informes: elaborar un informe exhaustivo que detalle los métodos de ensayo, los datos, el análisis y las conclusiones.
Aplicaciones de pruebas de código IP y nuestras aplicaciones de ofertas:Las pruebas de códigos IP se utilizan ampliamente en varias industrias para garantizar que los productos cumplan con los estándares a prueba de polvo y a prueba de agua.
Electrónica de consumo:Smartphones, tabletas y otros dispositivos portátiles.
Automoción y transporte:Componentes de automóviles y motocicletas, como faros y sensores.
Aplicaciones para el hogar:Lavadoras, refrigeradores y electrodomésticos de cocina.
Las telecomunicaciones:Equipo de comunicación exterior y dispositivos de red.
Iluminación y señalizaciónLámparas de calle, luces LED exteriores y sistemas de señales de tráfico.
Nuestras soluciones:En Sinuo Testing Equipment Co., Limited, nos enorgullecemos de ofrecer un espectro completo de equipos de prueba de código IP de vanguardia y soluciones a medida diseñadas para superar sus expectativas.Desde dispositivos que cumplen con la norma hasta sistemas totalmente personalizados para necesidades únicas de ensayo, ofrecemos soluciones de ingeniería de precisión que aseguran fiabilidad, eficiencia y calidad sin precedentes.
Asociarse con nosotros para elevar sus capacidades de prueba y experimentar la innovación en su mejor momento!

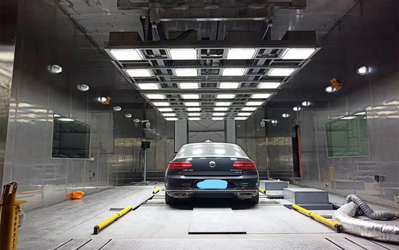

Utilización de la cabina de ensayo de rociadores de lluvia del vehículo
El objetivo principal de este sistema de ensayo es evaluar la resistencia del vehículo a la penetración del agua de lluvia y su rendimiento general a prueba de lluvia cuando está expuesto a la lluvia.durante o después de las condiciones de lluvia.
El ensayo comprueba si el conjunto de la carrocería, puertas, ventanas y techo solar está correctamente alineado, si el funcionamiento de sellado es fiable,y si los métodos de instalación son correctos y cumplen con las normas.
Este sistema está diseñado para evaluar el rendimiento impermeable y de sellado de varios tipos de automóviles de pasajeros y furgonetas, asegurando su durabilidad y protección contra la infiltración de agua de lluvia.
Normas aplicables
Por qué elegirnos:
Tecnología probada y amplia experiencia:Ofrecemos tecnología madura y confiable respaldada por numerosos estudios de casos exitosos.
Soluciones personalizables:Nuestros sistemas de ensayo pueden adaptarse a las necesidades y requisitos específicos de cada cliente.
Es fácil de usar y de alto rendimiento:El sistema es fácil de operar, con un rendimiento estable, controles inteligentes y una calidad de primer nivel, lo que garantiza una fiabilidad y durabilidad a largo plazo.
Apoyo integral:Ofrecemos una garantía de un año y servicios de mantenimiento de por vida para todos nuestros equipos.
Cuestionario sobre los requisitos preliminares de las pruebas
1.Instalación en interiores o exteriores:¿Se utilizará el probador de lluvia en interiores o en exteriores? ¿Cuál es el tamaño aproximado de la zona de instalación prevista en el emplazamiento del cliente?
2.Las dimensiones del vehículo:¿Cuáles son los rangos aproximados de longitud, anchura y altura de los modelos de vehículos a ensayar?
3.Cobertura de la zona de rociado:Normalmente, el ensayo se realiza en el frente, la parte trasera, el lado izquierdo y el lado derecho. ¿Es necesario también rociar la parte superior e inferior del vehículo?
4.Seco después de la fumigación:¿Se requiere secar al aire el vehículo después de la fumigación?
5.Requisitos de producción y automatización:¿Cuáles son los requisitos de producción (JPH) y automatización para el probador de duchas? ¿Deberían las líneas de producción de alta velocidad utilizar sistemas de transporte automatizados con cadenas de placas?
6.Configuración del equipo:¿Existen requisitos específicos para los componentes del equipo, como el material de las tuberías (acero inoxidable/galvanizado), los sistemas eléctricos, el motor, la marca de la bomba de agua, etc.?
7.Infraestructura de los depósitos de agua:¿Es aceptable que el cliente excave cimientos para un tanque de almacenamiento de agua en el sitio de instalación?

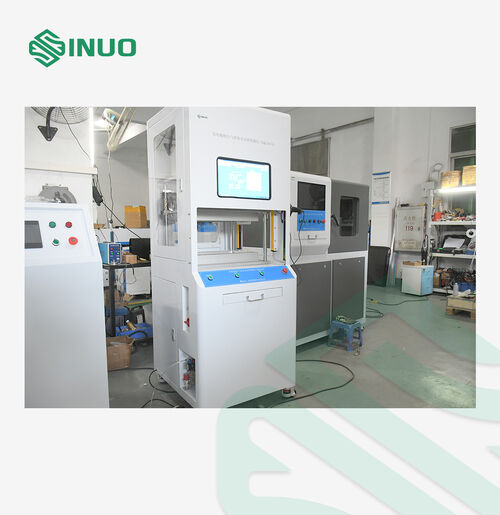

Con el rápido desarrollo de los vehículos eléctricos (VE), garantizar la seguridad, durabilidad y rendimiento de los conectores de carga de vehículos eléctricos se ha vuelto crítico.comúnmente conocidos como armas de cargaEste documento describe los requisitos de ensayo para los conectores de vehículos eléctricos, el equipo utilizado, el sistema de conexión de los vehículos eléctricos y el sistema de conexión de los vehículos eléctricos.y las soluciones integrales que ofrecemos.
Requisitos de ensayo para los conectores de carga de vehículos eléctricos
Para garantizar un alto rendimiento y fiabilidad, los conectores de carga de vehículos eléctricos deben pasar varias pruebas que cubren la seguridad eléctrica, la durabilidad mecánica y la adaptabilidad ambiental, etc.A continuación se presentan las áreas clave de prueba y el equipo correspondiente:

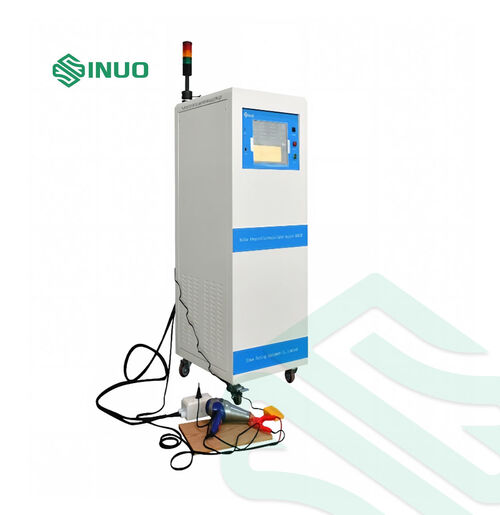

Pruebas de seguridad eléctrica
Prueba de resistencia al aislamiento: asegura que el conector mantenga un aislamiento adecuado bajo alto voltaje para evitar fugas de corriente.
Prueba de alta tensión: Verifica la capacidad del conector para soportar condiciones de tensión extremas sin fallas.
Pruebas de durabilidad mecánica

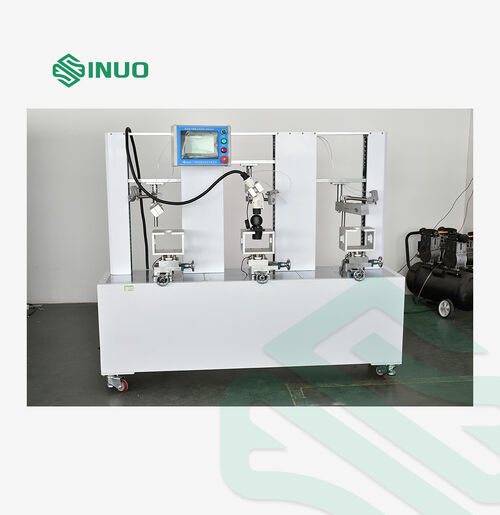

Prueba de vida útil de inserción y extracción: Simula ciclos repetidos de enchufe y desconexión para evaluar la vida útil mecánica del conector.
Prueba de resistencia a la tracción: mide la resistencia mecánica de los cables y conectores, garantizando un diseño robusto.

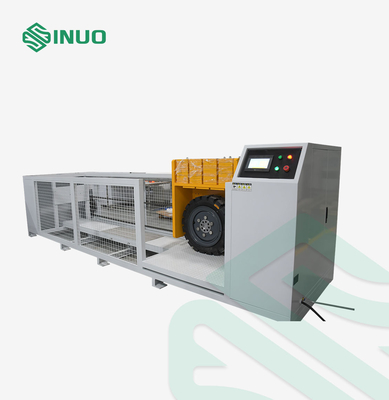

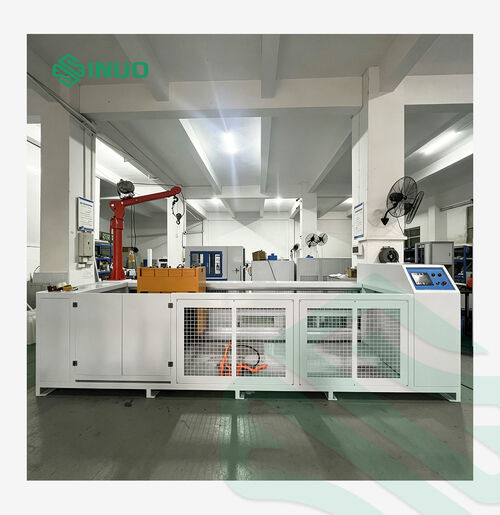

Máquina de ensayo de paso por carretera:Compruebe si un enchufe o conector del vehículo debe tener una resistencia adecuada a los daños causados por el paso de un vehículo.
Máquina de ensayo de flexión de cables:Simula la resistencia a la flexión de la parte de la "resistencia mecánica" del cable de conexión de alimentación del enchufe y el enchufe del vehículo de carga durante el uso normal.
Máquina de ensayo de arrastre y torsión del anclaje del cable:Verificar la capacidad del enchufe de carga y del enchufe y de los accesorios del cable de conexión para soportar la fuerza de tracción y el par especificados.
Pruebas de rendimiento térmico

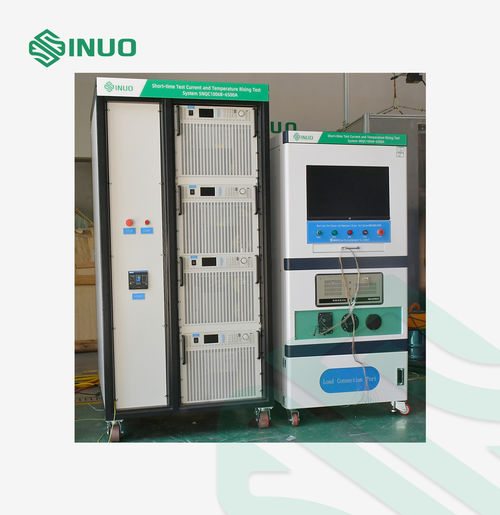

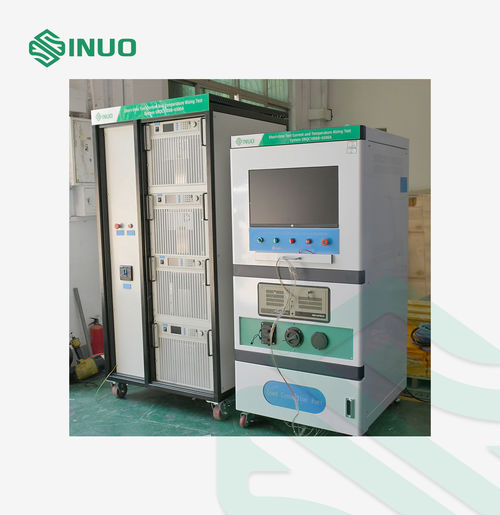

Equipo de ensayo de aumento de temperatura: Monitoriza la acumulación de calor en el conector durante un uso prolongado bajo carga.
Cámara de resistencia al calor: Evalúa el rendimiento del conector en condiciones de temperatura extrema.
Pruebas ambientales
Prueba de vibración y choque: Simula las condiciones experimentadas durante el transporte y la operación para garantizar la durabilidad del conector.
Probador de resistencia al polvo y al agua: Verifica el cumplimiento de las calificaciones IP (por ejemplo, IP67) para la protección contra factores ambientales.
Nuestros productos y servicios
Proporcionamos un conjunto completo de productos y servicios diseñados para satisfacer las necesidades de pruebas integrales de los conectores de carga de vehículos eléctricos:
Productos
Equipo de ensayo avanzado:Ofrecemos instrumentos de prueba de última generación diseñados para la evaluación de los conectores de vehículos eléctricos, incluidos:
Pruebas de resistencia al aislamiento.
Los probadores de alto voltaje.
Pruebas de durabilidad mecánica.
Cámaras de ensayo medioambiental.
Sistemas de pruebas personalizados:Nuestro equipo de ingenieros puede diseñar y fabricar sistemas de prueba personalizados para satisfacer requisitos específicos, asegurando flexibilidad y precisión en los procesos de prueba.
Servicios
Soluciones integrales de pruebas
Desarrollamos protocolos de prueba de extremo a extremo para conectores de carga para cumplir con los estándares regulatorios y de la industria, como IEC 62196 e ISO 15118.
Apoyo técnico y formación
Nuestro equipo proporciona capacitación práctica para que su personal opere el equipo de prueba e interprete los resultados de manera efectiva.
Mantenimiento del equipo
Ofrecemos servicios de mantenimiento regulares para garantizar la precisión y fiabilidad a largo plazo de los equipos de prueba.
¿Por qué elegirnos?
Extensa experiencia en la industria: Con años de experiencia en el campo de los equipos de prueba, entendemos profundamente los requisitos de prueba para los conectores de carga EV.
Soluciones a medida: Nuestras soluciones están diseñadas para adaptarse a las necesidades cambiantes de nuestros clientes, garantizando la máxima flexibilidad.
Tecnología de vanguardia: Todos los equipos que proporcionamos incorporan los últimos avances, garantizando precisión y fiabilidad.
Enfoque centrado en el cliente: Nos comprometemos a ofrecer un servicio excepcional y apoyar a nuestros clientes en cada paso del camino.
